SWP-LK流量積算儀通訊協議適用于昌暉SWP-LK80和SWP-LK90系列智能流量積算儀和各種工控組態軟件、DCS系統、PLC系統數據傳輸適用，SWP-LK流量積算儀通訊協議符合標準MODBUS RTU協議，流量積算儀選型時必須要帶上RS485或RS232通訊接口。
SWP-LK流量積算儀MODBUS RTU通訊協議
1、 數據傳輸格式：
1位起始位、8位數據位、1位停止位、無奇偶校驗位。
2、 儀表數據格式
雙字節=寄存器數高字節+寄存器低字節浮點數(IEEE754)地址順序為1，2，3，4
3、 儀表通訊幀格式：(SWP-LK流量積算儀內部二級參數Un=1)
讀寄存器命令格式
應答
DE：設備地址（1-200）單字節
CRC：校驗字節采用CRC-16循環冗余錯誤校驗
舉例說明
MODBUS_RTU通訊協議（十六進制格式）
發送：01，03，00，00，00，10，44，06
回收：
1，3，20，00，01，08，00，F(xiàn)9，80，01，00，00，00，00，00，00，00，00，00，43，77，00，77，03，45，
00，E，8A，00，00，8A，0E，77，00，00，60，9C
說明：以上舉例僅作參考，以實際通訊數據內容為準。

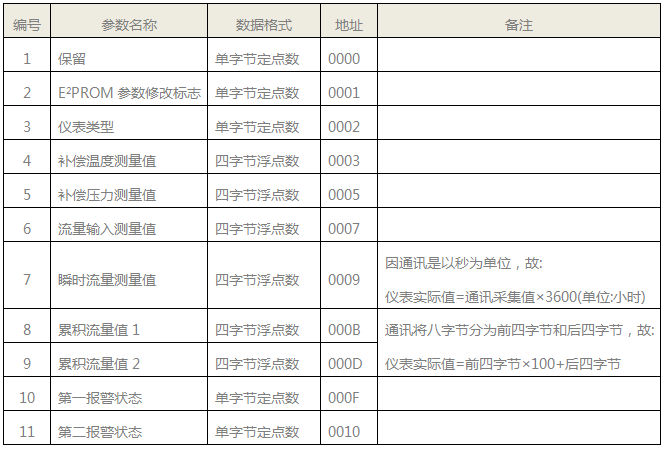

SWP-LK流量積算儀動態數據格式
