SIL定級方法之風險圖法、矩陣法、保護層分析法

IEC 61508-5標準對SIL定級的方法有規定，其中風險圖法、矩陣法、保護層分析法三種方法比較常用，昌暉儀表在本文對這三種SIL定級方法做簡單介紹。

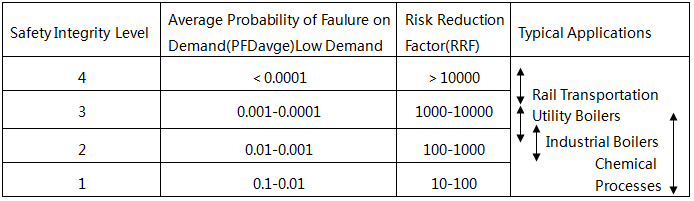

流程工業過程中不容易使用數字估算RRF，這就使得IEC 61508標準中提出了安全完整性等級(SIL)。


在SIL定級時要考慮六個方面的問題：
①需要滿足的風險接受標準；
②安全功能的操作模式；
③進行SIL定級人員的知識和經驗；
④產生的剩余風險是否符合用戶要求(在確定安全完整性等級的方法中部分方法用于定性的，部分方法用于定量）；
⑤后果的嚴重性；
⑥是否出現共因。

在進行SIS系統設計和SIL定級之前，有必要對常用的風險圖法、矩陣法、保護層分析法進行初步了解。

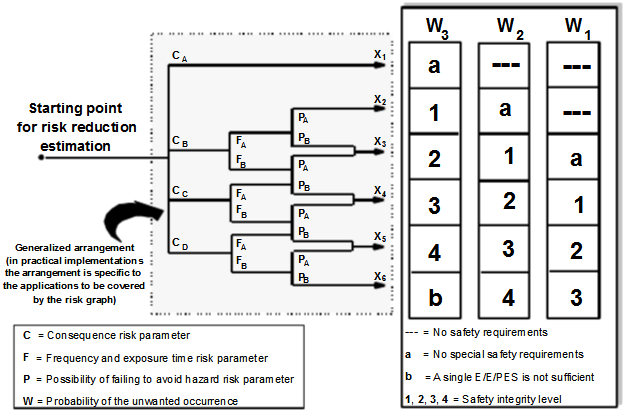

風險圖法(半定性)
能夠根據與受控設備和受控設備控制系統相關聯的風險因素來確定安全完整性水平。引入了許多參數，這些參數共同描述了安全相關系統出現故障或無法使用時危險情況。從四組中選擇一個參數，然后組合所選參數以確定分配給安全功能的安全完整性等級。該方法廣泛用于機械領域。


矩陣法(定性)
矩陣法是定性的，在這個方法中，風險因素的選擇是主觀的且需要我們的判斷。剩余風險無法進行計算。如需要將剩余風險降低到一個特定的數量值，這個方法不合適。

LOPA(半定量)
分析危害以確定是否需要安全功能，如果需要，則確定每項安全功能的SIL要求。該方法從危害識別中開發的數據開始，并通過記錄啟動原因和防止或減輕危害的保護層來解決每個已識別危險，然后可以確定風險降低的總量，并分析對降低風險的需求。LOPA法可以確定適當的SIL，對于每種危害，確定適當的SIL以將風險降低到可容許的水平。
