電磁流量計(Eletromagnetic Flowermeters)是20世紀50-60年代隨著電子技術的發展而迅速發展起來的新型流量測量儀表。電磁流量計是根據法拉第電磁感應定律制成的，用來測量導電液體體積流量的儀表。由于其獨特的優點，電磁流量計目前已廣泛地被應用于工業過程中各種導電液體的流量測量。如各種酸、堿、鹽等腐蝕性介質。

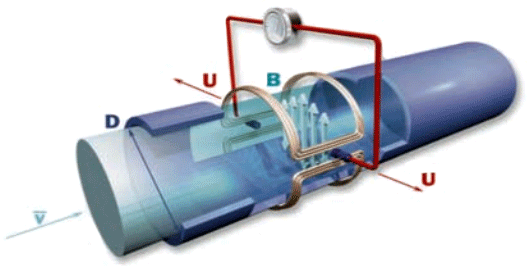

電磁流量計原理示意圖
電磁流量傳感器的設計原理是法拉第電磁感應定律，在磁感應強度B和導體的長度一定的情況下，傳感器能把流速信號線性的轉化成電壓信號。在流量傳感器中，管道內的導電流體被看作導體。電磁流量計的原理示意圖參見圖表1，兩個電極安裝在與磁場方向和管道中心軸方向垂直的方向上、用來獲取產生的感應電動勢。對于圓形測量管道，單位時間內流過管道橫截面的流體的體積流量為
由公式可知，在管道內徑和磁感應強度一定的情況下，瞬時體積流量與其他物理參數無關，僅與感應電動勢成正比，及瞬時體積流量與感應電動勢是線性的關系，這就是電磁流量計最大的優點。

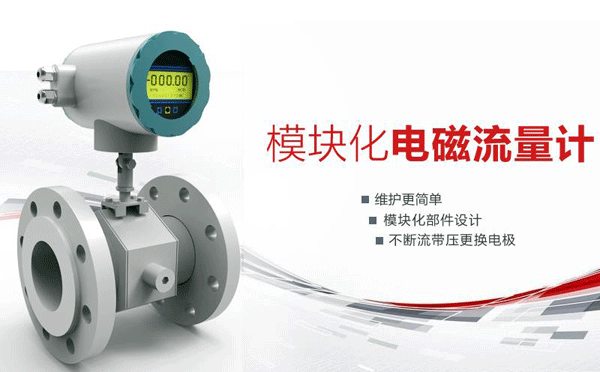

電磁流量計結構與工作原理
電磁流量計主要由傳感器和轉換器兩大部分組成，其中傳感器包括法蘭、襯里、電極、測量管、勵逆線圈、傳感器外殼等部分；轉換器包括內部電路板和轉換器外殼等部分。
①轉換器：為傳感器提供穩定的勵磁電流，同時把通過傳感器得到的感應電動勢放大轉換成標準的電信號或頻率信號，同時顯示實時流量和參數等，用于流量的顯示、控制與調節。
②法蘭：用于與工藝管道相連接
③襯里：在測量管內側及法蘭密封面上的一層完整的電絕緣耐蝕材料。
④電極：在與磁力線垂直的測量管管壁上裝有一對電極，檢出流量信號，電極材料可根據被測介質腐蝕性能選用。另裝有1-2個接地電極，用于流量信號測量的接地和抗干擾。
⑤測量管：測量管內流過被測介質。測量管由不導磁的不銹鋼和法蘭焊接而成，內襯絕緣襯里。
⑥)勵磁線圈：測量管外側上、下各裝有一組線圈，產生工作磁場。
⑦外殼：既起保護儀表作用又起密封作用。
電磁流量計主要特點
①高準確度，零點穩定
最大測量誤差：測量值的±0.2%或±0.5%(流速1m/s)
重復性：0.2%
漂移小、測量值穩定、重復性好、量程比大、噪聲抑制
四電極結構。
②高智能化
供電：具有220VAC交流供電，24VDC直流供電方式
輸出信號:具有4-20mA電流、脈沖和頻率、和數字信號輸出。
人機界面:高清晰度背光LCD顯示，中英文菜單，操作清晰方便，按鍵反應靈敏。
通信和聯網：支持標準RS485串行通訊接口，采用國際通用標準MODBUS RTU通訊協議
流量累積：正向累積，反向累積，凈累積
報警：系統(勵磁異常)，空管，上下限，各種超限(脈沖，量程，AD采樣等).
等效電導率檢測
③適用范圍廣
可測介質：電導率大于5μs/cm導電介質或固液兩相流體，導電率的變化不影響測量性能?？蓽y介質包括自來水，污水，各類飲料，化學原料，粘稠介質、懸浮液等
公稱通徑:6mm-3000mm(特殊口徑可定制)
無附加壓力損失和能耗
④高可靠性
電磁兼容性：EN61326-1:2006，EN61000-3-2:2006，EN61000-3-3:2008
防護等級(防水)：傳感器防護等級可達IP68，表頭可達IP65
防雷設計
⑤免維護
不會造成管道堵塞
所有與被測介質接觸的部件，均具有良好的抗腐蝕性和耐磨性
外殼防護等級高
嚴格地選料和生產過程質最控制，所有部件均可長時間可靠工作
安裝要求低，前直管段只在5D，后直管段為2D(D為所選流量計的內直徑)
電磁流量計行業應用
電磁流量計是一種高精確度、高可靠性的速度式流最計，應用于石油、化工、鋼鐵、食品、電力、造紙、水處理、供水、供熱、環保等行業。
