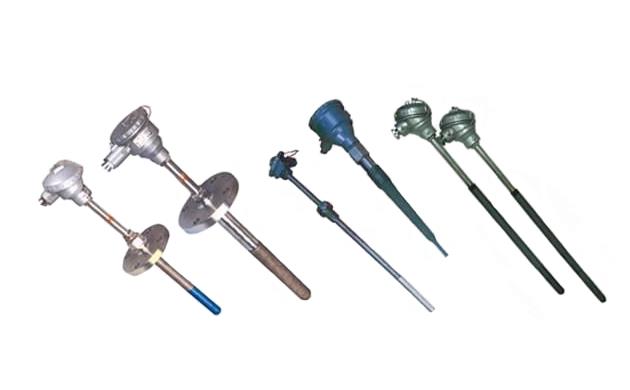

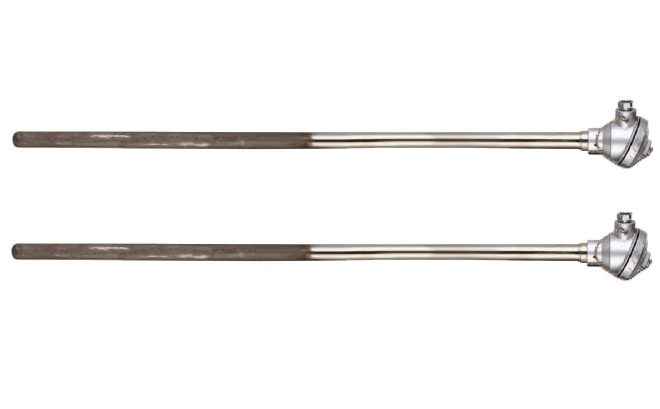

耐磨熱電阻由耐磨保護管和鎧裝鉑電阻芯構成，用于強磨損和有震動場合的溫度測量，耐磨熱電阻保護管為鐵鋁瓷Ｔ4，它與顯示儀表配套使用測量度≤500℃范圍的溫度。
耐磨熱電阻特點
耐磨熱電阻保護管耐氧化、耐硫化、耐磨、抗沖擊、抗腐蝕、抗熱震性、使用壽命長、價格適中，在≤500℃溫度中使用，產品具有抗震動結構設計。
耐磨熱電阻使用壽命
低溫耐磨抗震型熱電偶外護管（鐵鋁瓷Ｔ4）經實際使用的壽命：專用于球磨機、風扇磨進出口溫度測量，循環流化床鍋爐進煤口等，使用壽命最長可達20個月。
耐磨熱電阻選型表
| WZ□□-□□□E□-□-□/□/□-□ | ||
| 代號 | 耐磨熱電阻類型 | 推薦使用溫度 |
| P | Pt100分度號|鉑電阻 | -200～500℃ |
| C | Cu50分度號|銅電阻 | -50～150℃ |
| C | Cu100分度號|銅電阻 | -50～150℃ |
| 代號 | 測溫元件對數 | |
| 省略 | 單支式 | |
| 2 | 雙支式 | |
| 代號 | 安裝固定裝置 | 說 明 |
| 1 | 無固定裝置 | |
| 2 | 固定螺紋 M27×2 | 特殊要求的螺紋訂貨時需要說明 |
| 3 | 活動法蘭 | |
| 4 | 固定法蘭 | 用戶提供法蘭標準、法蘭規格和材質要求 |
| 6 | 錐形固定螺紋 M33×2 | |
| 代號 | 接線盒形式 | 說 明 |
| 3 | 防水式 | 國內常規供貨 |
| 4 | 隔爆式 | 隔爆等級通常為dⅡBT4或dⅡCT4 |
| 5 | 不銹鋼接線盒 | |
| 代號 | 耐磨熱電阻外徑 mm | |
| 0 | Ф16mm | |
| 1 | Ф20mm | |
| 2 | Ф22mm | |
| 3 | Ф25mm | |
| 代號 | 耐磨熱電阻保護管 | |
| E | 低溫耐磨保護管T4 | 使用溫度≤500℃ |
| 代號 | 測溫元件形式 | |
| 1 | 鎧裝熱電阻芯子|需要確認實際使用最高溫度 | |
| 代號 | 耐磨熱電阻總長 mm | |
| *** | *** | （見注2） |
| 代號 | 耐磨熱電阻插入長度 mm | |
| *** | *** | （見注2） |
| 代號 | 實際耐磨長度 mm | |
| *** | *** | （見注3） |
| 代號 | 熱電阻精度等級 | |
| 省略 | B級 | 國內常規供貨 |
| A | A級 | 特殊供貨，要加價 |
| 補充 | 固定法蘭和安裝螺紋補充說明 | |
| 螺紋尺寸 | （見注1） | |
| 法蘭規格 | （見注1） | |
注2：WZ□□-1□□E□和WZ□□-3□□E□型耐磨熱電阻選型時僅需要確認總長L（總長等于插入長度）即可；WZ□□-2□□E□和WZ□□-4□□E□型耐磨熱電阻選型時通常約定：總長=插入長度+150mm。
注3：耐磨熱電阻實際耐磨長度必須準確，有利于最大限度延長產品使用壽命，通常我們推薦長度為150-200mm。
選型舉例1：WZP-430E1-1000/850/150-DN80 PNI.6/1Cr18Ni9Ti
Pt100分度號耐磨熱電阻，法蘭安裝（法蘭為DN80 PN1.6，不銹鋼法蘭），耐磨熱電阻外徑為Ф16mm，耐磨熱電阻外護管材質為鐵鋁瓷T4，內裝鎧裝鉑電阻芯子（實際使用最高溫度不超過400℃），耐磨熱電阻接線盒為防水型，耐磨熱電阻總長為1000mm，插入深度為850mm，實際耐磨長度150mm
