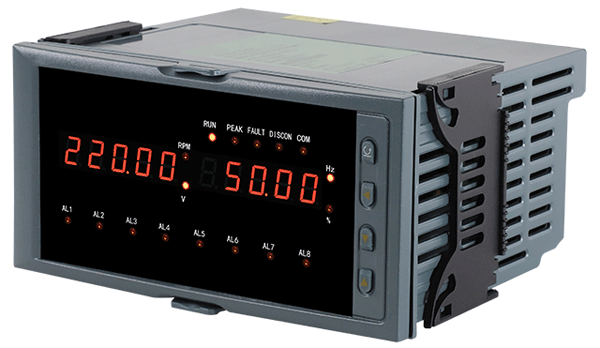

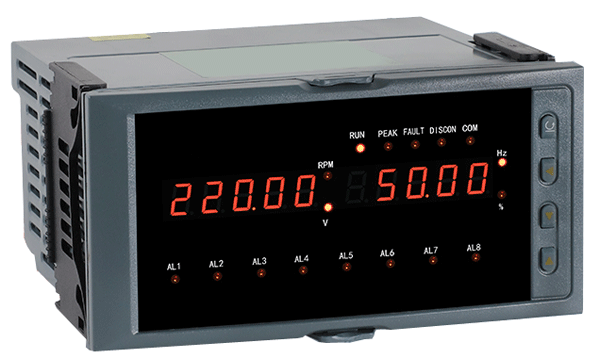

電廠發電機組轉速表 YR-GFEP

電廠發電機組轉速表適用于測量發電機組轉速，電廠發電機組轉速轉速表雙屏顯示轉速、電壓、頻率、百分比轉速，有峰值記憶顯示、斷線報警、故障(蠕動)報警、8路繼電器跟隨百分比轉速輸出、模擬量變送輸出、RS232/485通訊接口等功能。支持標準MODBUS RTU通訊協議，可組網實現數據的集中管理，可實現對三相網絡的相序故障和缺相故障監控。




電廠發電機組轉速表特點
1、精度：0.05%FS
2、輸入信號：主輸入脈沖傳感器信號(NPN、PNP型電壓脈沖、4-20mA兩線制脈沖、TTL脈沖等)；輔助輸入電壓互感器PT信號(0.5-250VAC)
說明：電廠發電機組轉速表對轉速的測量以脈沖信號為主，PT信號為輔，當脈沖信號出現故障(從某一頻率突然掉到零)時，儀表自動以PT信號為主進行測量，當脈沖信號恢復時，儀表自動以脈沖信號為主進行轉速測量
①脈沖信號，PT信號都存在
根據脈沖信號計算轉速和百分轉速，根據PT信號計算頻率
轉速=(脈沖信號頻率/每轉對應脈沖數)×60
百分比轉速=(脈沖信號頻率/每轉對應脈沖數)×(發電機極對數/額定頻率)
頻率=PT信號頻率
②只有一路脈沖信號時
轉速=(脈沖信號頻率/每轉對應脈沖數)×60
百分比轉速=(脈沖信號頻率/每轉對應脈沖數)×(發電機極對數/額定頻率)
頻率=(轉速/60)×發電機極對數
③只有一路PT信號時
轉速=(頻率/發電機極對數)×60
百分比轉速=PT信號頻率/額定頻率
頻率=PT信號頻率
3、測量頻率：PT信號0.3～150Hz；標準脈沖信號0.3～10kHz
4、顯示范圍：9999.9
5、發電機組轉速表外形：160×80×130mm(寬×高×深)，開孔尺寸：152×76mm
6、發電機組轉速表為雙屏五位LED數碼顯示
7、可直接顯示電廠發電機組轉速、電壓、頻率、百分比轉速值，可為自動開、停機和電廠監控系統服務
8、發電機組轉速表標準配置：斷線報警、故障(蠕動)報警功能，8路繼電器報警跟隨百分比轉速輸出
9、儀表可選配：1路模擬量變送輸出(可組態讓變送輸出跟隨頻率、轉速、百分比轉速、電壓、頻率峰值、轉速峰值、百分比轉速峰值、電壓峰值中的一種輸出)和1路DC24V饋電輸出(負載能力＜100mA)
10、儀表可選配：RS485、RS232串行接口，采用標準MODBUS   RTU通訊協議。
11、功耗：≤10W
12、參數受密碼控制，設置密碼錯誤時不能進入?yún)?shù)，發電機組轉速表出廠默認密碼Code=1

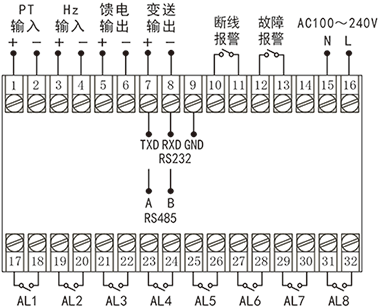

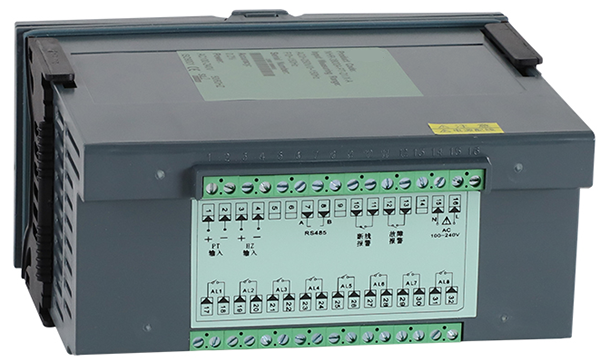

電廠發電機組轉速表接線圖






電廠發電機組轉速表選型表
