智能手動操作器作為PID調節器或DCS等系統配套產品，用于自動系統投運或特殊情況下的手動調節以及在主機發生故障或維修時作為后備儀表進行操作。昌暉儀表SWP系列智能手動操作器(又稱Q型操作器或手動操作器)，操作信號為標準電流或標準電壓輸出。
智能手操器特點
1、4-20mA控制輸出和反饋信號模擬量變送輸出，適用于閥門控制、變頻器控制等場合。操作器處于自動工作狀態時，手操器控制輸出跟蹤主控制(DCS或PID調節器)輸入變化，手操器的控制輸出信號和控制輸入信號一致，實現自動控制；當處于手動狀時，其功能類似為輸出4-20mA信號的信號發生器，并同時顯示反饋信號
2、自動/手動無擾動切換。手動切換至自動時，采用逼近法積算，并帶切換限幅功能，以實現手動/自動的平滑切換
3、手操器輸入信號為兩路，可分別外給定控制信號及反饋信號:PV輸入執行機構反饋值，SV輸入DCS系統或PID調節器控制信號
4、當手操器在手動狀態時，按▲鍵增大4-20mA輸出或按▼鍵減小4-20mA輸出
5、手操器監控輸入部分斷線功能，當輸入出現故障時手操器將保持故障前的控制狀態并使顯示閃爍，手操器“自動功能”停止工作，控制輸出保持。可以切換到手動狀態繼續以手動方式控制調節閥
6、對應反饋或測量信號的報警輸出。根據選型功能的不同及現場控制的需要，操作器有兩個報警(AL1、AL2)
7、手動操作器提供“自動”和“手動”工作狀態指示(無源開關量)DO信號輸出
產品型號中有“A/M”字樣的操作器在手動控制時輸出開關量閉合信號給前級的DCS系統或調節器，DCS系統或調節器收到DO狀態信號后即停止PID運算，此時由操作器手動輸出控制信號。當操作器從手動轉自動控制后，DO狀態信號撤消，DCS系統或前級調節器以當前的輸出控制值為初始值恢復PID控制。這樣操作器手動轉自動，自動轉手動狀態控制都是無擾切換
SWP-ND835外形:160×80×140mm
開孔尺寸:152×76mm
重量:400g
SWP-NS835外形:80×160×140mm
開孔尺寸:76×152mm
重量:400g
SWP-ND935外形:96×96×140mm
開孔尺寸:92×92mm
重量:400g
SWP-ND435外形:96×48×110mm
開孔尺寸:68×68mm
重量:240g
SWP-NS435外形:48×96×110mm
孔尺寸:68×68mm
重量:240g
SWP-ND735外形:72×72×110mm
開孔尺寸:92×44mm
重量:240g
SWP-NT835外形:160×80×140mm
開孔尺寸:152×76mm
重量:400g
SWP-ST835外形:80×160×140mm
開孔尺寸:76×152mm
重量:400g
SWP手操器面板在反復按壓后可能導致PVC面板在按鍵處破損，此情況并不影響儀表性能和操作，不美觀而已。這種因材料質地出現的問題在昌暉儀表0.2%級精度YR-GFY系列手操器上徹底解決
昌暉智能手操器選型表
SWP-①-②③④-⑤/⑥-⑦⑧-⑨-⑩-?
①智能手操器外形特征
[ND435]：48×96mm手動操作器，橫式
[NS435]：96×48mm手動操作器，豎式
[ND735]：72×72mm手動操作器，方形
[ND935]：96×96mm手動操作器，方形
[ND835]：160×80mm手動操作器，橫式
[NS835]：80×160mm手動操作器，豎式
[NT835]：160×80mm光柱手動操作器，橫式，雙光柱+雙LED顯示
[ST835]：80×160mm光柱手動操作器，豎式，雙光柱+雙LED顯示
②通訊方式
[0]：無通訊
[2]：RS232通訊
[3]：打印接口
[4]：RS422通訊
[8]：RS485通訊
③控制輸出方式
[2]：4-20mA控制輸出
[3]：0-10mA控制輸出
[4]：1-5V控制輸出
[5]：0-5V控制輸出
④反饋值變送輸出方式
[0]：無輸出(標配)
[2]：4-20mA變送輸出
[3]：0-10mA變送輸出
[4]：1-5V變送輸出
[5]：0-5V變送輸出
⑤PV反饋值輸入類型
[12]：4-20mA
[13]：0-10mA
[14]：1-5V
[15]：0-5V
[16]：0-20mA
[18]：用戶指定特殊輸入
[23]：可切換輸入(熱電偶、熱電阻、標準電流和電壓輸入)
⑥SV自動控制信號輸入類型
[12]：4-20mA
[13]：0-10mA
[14]：1-5V
[15]：0-5V
⑦報警1(標準型產品默認報警跟隨SV輸出；也可定制報警跟隨PV或SV輸出，用戶可通過設置儀表二級參數SL2完成)
[N]：無報警
[H]：上限報警
[L]：下限報警
⑧報警2(標準型產品默認報警跟隨SV輸出；也可定制報警跟隨PV或SV輸出，用戶可通過設置儀表二級參數SL3完成)
[N]：無報警
[H]：上限報警
[L]：下限報警
⑨饋電輸出
[N]：無DC24V饋電輸出
[P]：DC24V饋電輸出
⑩供電方式
[省略]：AC220V供電
[W]：DC24V供
[T]：AC90-265V供電(開關電源)
?手動/自動狀態輸出
[省略]：無此功能
[A/M]：手動/自動狀態開關量輸出
智能手操器選型舉例
SWP-DN835-020-23/12-HL
160×80mm橫式手動操作器，控制輸出方式為4-20mA，無變送輸出，PV輸入(反饋信號)類型為4-20mA，SV輸入(控制信號)類型為4-20mA，帶上下限報警輸出，AC220V供電
SWP-NS835-020-23/12-HL
80×160mm豎式手動操作器，控制輸出方式為4-20mA，無變送輸出，PV輸入(反饋信號)類型為4-20mA，SV輸入(控制信號)類型為4-20mA，帶上下限報警輸出，AC220V供電
SWP-ND935-020-12/12-HL-A/M
96×96mm方形手動操作器，控制輸出方式為4-20mA，無變送輸出，PV輸入(反饋信號)類型為4-20mA，SV輸入(控制信號)類型為4-20mA，帶上下限報警和手自動狀態輸出，AC220V供電
SWP-ND735-020-23/12-HL
72×72mm方形手動操作器，控制輸出方式為4-20mA，無變送輸出，PV輸入(反饋信號)類型為4-20mA，SV輸入(控制信號)類型為4-20mA，帶上下限報警輸出，AC220V供電
SWP-ND435-020-23/12-HL
96×48mm橫式手動操作器，控制輸出方式為4-20mA，無變送輸出，PV輸入(反饋信號)類型為4-20mA，SV輸入(控制信號)類型為4-20mA，帶上下限報警輸出，AC220V供電
SWP-NS435-020-23/12-HL
48×96mm豎式手動操作器，控制輸出方式為4-20mA，無變送輸出，PV輸入(反饋信號)類型為4-20mA，SV輸入(控制信號)類型為4-20mA，帶上下限報警輸出，AC220V供電
SWP-ND835-022-12/12-HL-A/M
160×80mm橫式手動操作器，控制輸出方式為4-20mA，變送輸出為4-20mA，PV輸入(反饋信號)類型為4-20mA，SV輸入(控制信號)類型為4-20mA，帶上下限報警和手自動狀態輸出，AC220V供電
SWP-NS835-022-12/12-HL
80×160mm豎式手動操作器，控制輸出方式為4-20mA，變送輸出為4-20mA，PV輸入(反饋信號)類型為4-20mA，SV輸入(控制信號)類型為4-20mA，帶上下限報警輸出，AC220V供電
SWP-ND935-022-12/12-HL
96×96mm方形手動操作器，控制輸出方式為4-20mA，變送輸出為4-20mA，PV輸入(反饋信號)類型為4-20mA，SV輸入(控制信號)類型為4-20mA，帶上下限報警輸出，AC220V供電
SWP-ND735-022-12/12-H-P-T
72×72mm方形手動操作器，控制輸出方式為4-20mA，變送輸出為4-20mA，PV輸入(反饋信號)類型為4-20mA，SV輸入(控制信號)類型為4-20mA，上限報警輸出，DC24V饋電輸出，開關電源供電
SWP-ND435-022-12/12-HL
96×48mm橫式手動操作器，控制輸出方式為4-20mA，變送輸出為4-20mA，PV輸入(反饋信號)類型為4-20mA，SV輸入(控制信號)類型為420mA，帶上下限報警輸出，AC220V供電
SWP-NS435-022-12/12-HL
48×96mm豎式手動操作器，控制輸出方式為4-20mA，變送輸出為4-20mA，PV輸入(反饋信號)類型為4-20mA，SV輸入(控制信號)類型為4-20mA，帶上下限報警輸出，AC220V供電
光柱手動操作器型號
SWP-NT835-020-23/12-HL(橫式)
SWP-NT835-022-23/12-HL(橫式)
SWP-ST835-020-23/12-HL
SWP-ST835-022-23/12-HL

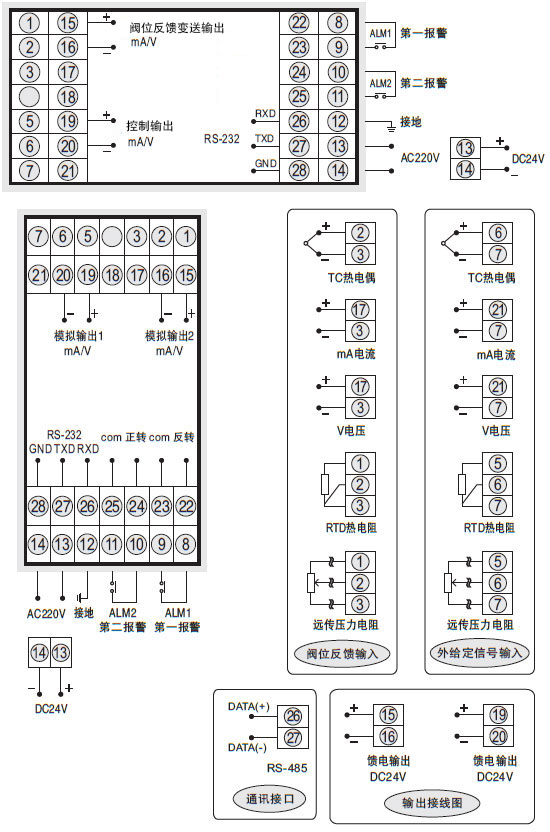

SWP-NS835、SWP-NT835、SWP-NS835和SWP-ST835智能手動操作器接線圖

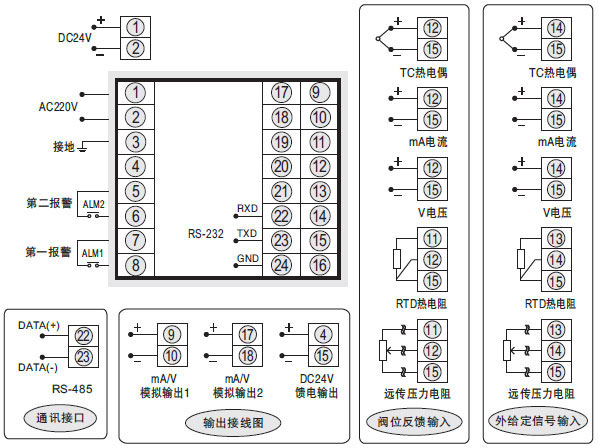

SWP-ND935智能手動操作器接線圖

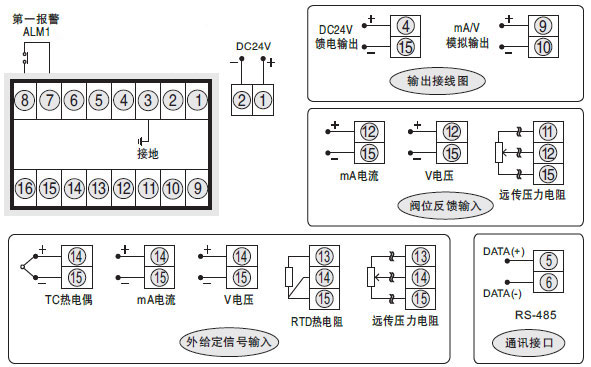

SWP-ND435或SWP-NS435智能手動操作器接線圖

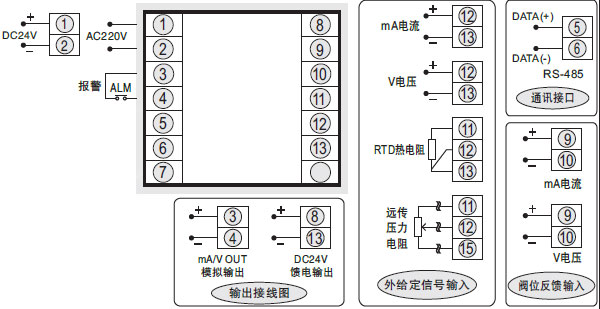

SWP-ND735智能操作器接線圖
