液晶液位-容積控制儀特點
1、有極寬的顯示測量范圍，可顯示整五位的液位測量值及整六位的容積測量值(0--99999字)
2、SWP-LCD-NH80采用查表法進行運算，可對無規則罐體實現高精度的液位-容積轉換控制。
3、多功能的顯示畫面：SWP-LCD-NH80配有40×70mm帶背光的點陣式液晶圖形顯示板，可以集中顯示是中文菜單、測量值數據、曲線圖表數據涵義、工程單位、百分比棒圖、報警狀況等。
4、便捷的操作界面
①快捷的中文菜單，提示用戶逐級完成參數設定
②明確的中文信息，標識顯示數據的工程涵義
③豐富的圖形畫面，提供需要顯示的參數組合
④輕觸式面板按鍵，方便用戶進行各種的操作
5、液晶液位-容積控制儀可帶串行通信輸出，可與各種帶串行輸入/輸出的設備進行雙向通信，組成網絡控制系統。
液晶液位-容積控制儀選型表
SWP-LCD-①②-③④-⑤-⑥⑦-⑧-⑨
①外形特征
[NH80]：160×80mm液位-容積儀，橫式
[NHS80]：80×160mm液位-容積控制儀，豎式
[NHR80]：160×80mm帶記錄液晶液位-容積控制儀，橫式
[NHRS80]：80×160mm帶記錄液晶液位-容積控制儀，豎式
②控制作用
[1]：單顯示，無報警輸出
[3]：顯示+報警輸出
③通訊方式
[2]：RS232通訊
[3]：打印接口
[4]：RS422通訊
[8]：RS485通訊
④測量值變送輸出方式
[0]：無輸出
[2]：4-20mA變送輸出
[3]：0-10mA變送輸出
[4]：1-5V變送輸出
[5]：0-5V變送輸出
⑤測量值輸入類型
[A]：4-20mA
[B]：0-10mA
[C]：1-5V
[D]：0-5V
[R]：用戶指定特殊輸入
⑥第一報警
[N]：無報警
[H]：上限報警
[L]：下限報警
⑦第二報警
[N]：無報警
[H]：上限報警
[L]：下限報警
⑧饋電輸出
[N]：無DC24V饋電輸出
[P]：DC24V饋電輸出
⑨供電方式
[省略]：AC220V供電
[W]：DC24V供
[T]：AC90-265V供電（開關電源）

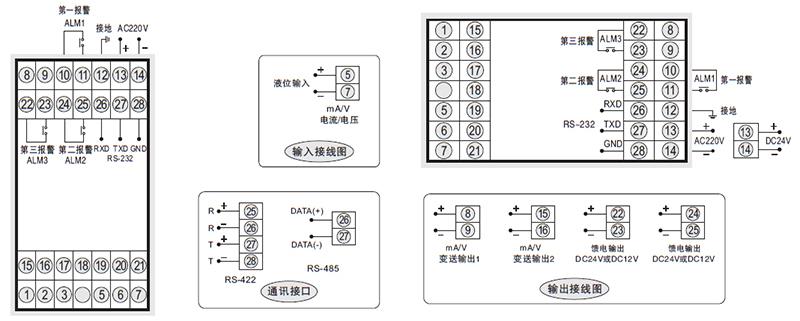

液晶液位容積控制儀接線圖
