3051DP差壓變送器的典型運用
1、與孔板、噴嘴配套使用，差壓變送器用于蒸汽流量、給水流量、氣體流量和高爐煤氣流量測量。
2、與雙室平衡容器配套使用，差壓變送器用于鍋爐汽包水位測量。
3、差壓變送器安裝于開口容器或密閉容器上用于液位測量。
4、與測量量筒配合使用，差壓變送器用于液體密度測量。
3051DP差壓變送器主要性能指標
零基準校驗范圍參考條件下，硅油充液，316L不銹鋼隔離膜片。
1、變送器精度和穩定性
◇ YR-ER101A高穩定性型：精度±0.05%；高穩定性：±0.1%×Span/3年
◇ 3051智能型：精度±0.1%校驗量程；穩定性12個月/±0.1%URL（智能型）
◇ 3051普通型：精度±0.25%校驗量程；穩定性6個月/±0.1%URL（普通型）
2、環境溫度影響
◇ YR-ER101A高穩定性型：溫度影響-20～+65℃時總影響量為±(0.15×TD+0.05)%×Span；每10℃之間±0.08%×Span(TD=1時)
◇ 3051DP智能型：零點誤差±0.2%URL/56℃
3、靜壓影響
差壓變送器誤差：±(0.2%URL+0.18%校驗量程）/56℃
零點：量程選型代碼4至8，在13790kPa下為±0.25%URL；量程選型代碼3為，±0.5%URL。零點誤差可在線通過調零修正
差壓變送器量程：可修正至±0.2%輸出讀數/6895kPa；對于量程選型代碼3的變送器，可修正至±0.25%輸出讀數/6895kPa
4、負載影響：沒有負載影響，除非電源電壓有變化
5、電磁干擾/射頻干擾：由20至1000MHz，場強達至30V/M時，輸出漂移小于±0.1%量程
6、安裝位置影響：零點漂移至多為±0.25kPa。所有的零點漂移都可修正掉；對量程無影響
7、振動影響：在任意軸向上，200Hz下振動影響為±0.05%URL/g
8、電源影響：小于±0.005%輸出量程/伏特
9、HART通信要求：要求有一個最小250Ω電阻
10、通訊距離：用多芯雙絞線時最大可達1.5km（距離因電纜類型而異），以下公式確定電纜長度：
公式中L為長度（m或ft）；R為阻抗（Ω，包括電源阻抗）；C為電纜電容（pF/m或pF/ft）；Cf為最大并聯電容（pF/m或pF/ft）
11、電源及負載條件：
差壓變送器電源與負載條件 差壓變送器電源電壓與負載電阻的關系
3051DP差壓變送器功能規格
1、測量范圍（見選型表）
2、零點與量程：智能變送器用HART手操器遠程調整(EJA3051可在顯示面板上操作或手操器操作）
3、零點正負遷移：零點負遷移時，量程下限必須大于或等于-URL；零點正遷移時，量程上限必須小于或等于+URL。校驗量程必須大于或等于最小量程
4、3051DP輸出：兩線制4-20mA；數字過程變量疊加在4-20mA信號上，可供采用HART協議的上位機使用
5、阻尼時間常數：時間常數可調，以0.1秒遞增，由最小至16.0秒。
6、環境溫度極限：不帶液晶表頭,-40至85℃；帶液晶表頭,-30至60℃。
3051DP差壓變送器物理規格
1、接液部分材質
接液膜片：316L不銹鋼、哈氏合金C-276和蒙乃爾或鉭。每種型號的可選材料
容室法蘭和過程接頭：316不銹鋼、哈氏合金C或蒙乃爾。每種型號的可選材料，參見訂貨信息表
膜盒墊圈和過程接頭墊圈：氟橡膠（還有其他材料可選）
排液/排氣閥：316不銹鋼，哈氏合金C，蒙乃爾。每種型號的可選材料，參見訂貨信息表
2、非接液部分材質
螺栓：不銹鋼
電子外殼：低銅合金鋁，符合NEMA 4X。
表蓋O型圈：丁腈橡膠
銘牌和位號牌：不銹鋼銘牌（可以按要求OEM生產）
填充液：硅油或惰性液
3、連接
參見訂貨信息表確定過程接口
3051DP智能差壓變送器選型表

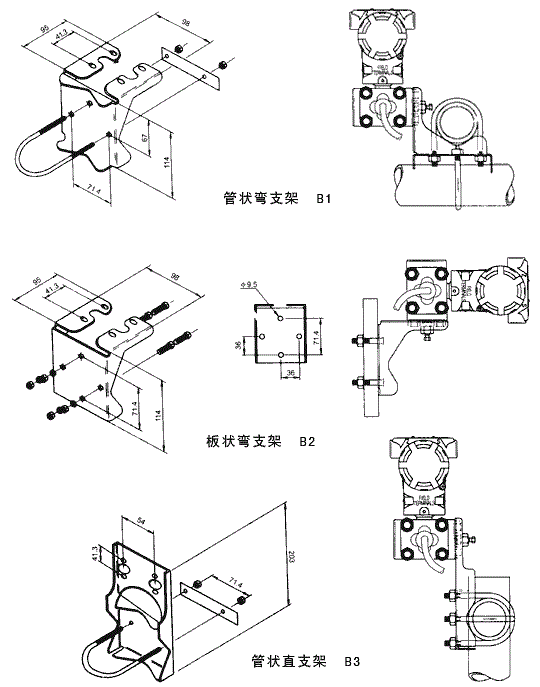

| 代碼 | 說明 | ||
| 3051XDP | EJA智能高穩定性差壓變送器 | ||
| 3051DP | 3051智能差壓變送器 | ||
| 代碼 | 測量范圍 | ||
| 3 | 1.3-7.5kPa | ||
| 4 | 6.2-37.4kPa | ||
| 5 | 31-186.8kPa | ||
| 6 | 117-690kPa | ||
| 7 | 345-2068kPa | ||
| 8 | 1170-6890kPa | ||
| 代碼 | 輸出信號 | ||
| E | 4-20mA非智能型 | ||
| S | 4-20mA+HART協議數字通信智能型 | ||
| 代碼 | 觸液部分材質參閱《用戶如何根據介質選用適合的變送器膜片材質》 | ||
| 法蘭/接頭材質 | 排液/排氣閥材質 | 膜片材質 | |
| 22（常用） | 316 不銹鋼 | 316 不銹鋼 | 316L 不銹鋼 |
| 23 | 316 不銹鋼 | 316 不銹鋼 | 哈氏合金C-276 |
| 24 | 316 不銹鋼 | 316 不銹鋼 | 蒙乃爾 |
| 25 | 316 不銹鋼 | 316 不銹鋼 | 鉭 |
| 56 | 哈氏合金C | 哈氏合金C-276 | 哈氏合金C-276 |
| 代碼 | 法蘭接頭 | ||
| J | 帶M20*1.5外螺紋的“丁”型接頭 | ||
| N | 帶1/2-14NPT內錐管螺紋的“腰形”接頭 | ||
| C12 | 帶1/2-14NPT引壓過渡接頭及后部焊接不銹鋼引壓管（標準配置） | ||
| 代碼 | 顯示表頭（可選項） | ||
| M1 | 指針線性指示表頭（0-100%刻度） | ||
| M2 | 指針平方根指示表頭（0-100%刻度） | ||
| M3 | 31/2液晶顯示表頭（0-100%刻度） | ||
| M4 | 31/2液晶顯示表頭（可特殊設定） | ||
| 代碼 | 過程法蘭 | ||
| D1（常用） | 側面排液/排氣，頂部 | ||
| D2 | 側面排液/排氣，底部 | ||
| 代碼 | 特殊規格 | ||
| d | 防爆許可dIIBT5 | ||
| i | 防爆許可dIIBT6 | ||
| 測量范圍（選型代碼） | 2，3，4，5 | 6 | 7 | 8 | 9 |
| M（mm） | 54 | 55.2 | 55.6 | 57.2 | 59 |
變送器連接頭A: 1/2-14NPT錐管內螺紋接頭（選型代碼為“N”）
1--變送器壓力腔法蘭
2--“O”形圈
3--錐管內螺紋連接接頭
4--螺栓
變送器連接頭B: 1/2-14NPT引壓接頭后部焊接引壓管（選型代碼為C12）
1--1/2-14NPT與球錐連接過渡接頭
2--螺母 M20×1.5
3--球形接頭(Φ13處可與引壓管焊接）
變送器連接頭C: M20×1.5丁字形螺紋接頭（選型代碼為J）
1--變送器壓力腔法蘭
2--“O”形圈
3--球錐連接接頭(M20×1.5 內螺紋）
4--螺栓
5--螺母M20×1.5
6--球形接頭（Φ13處可與引壓管焊接）

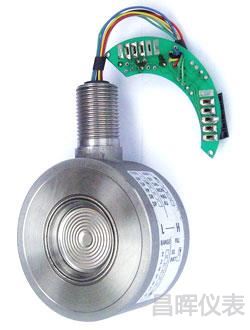

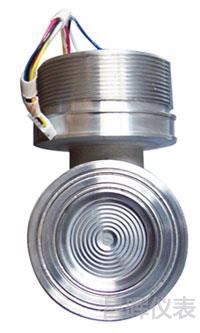

3051變送器采用的電容傳感器實物彩圖

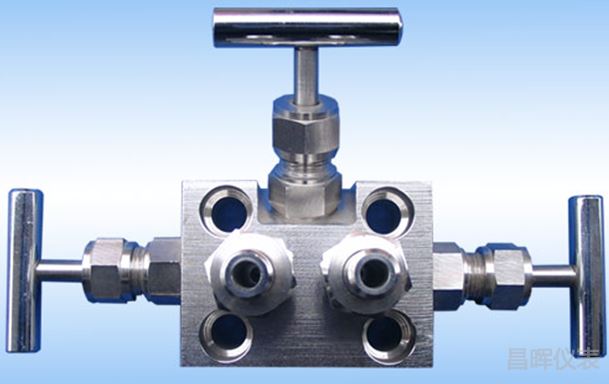

差壓變送器配套三閥組YR-2B
YR-2B三閥組引進國外產品技術設計而成的鍛壓型閥體、采用和系統介質不接觸的工作螺紋以及非旋轉型的閥設計，造型 精致、美觀大方、質量上乘，是差壓變送器理想的配套產品,根據美國SWAGIOK集團WHIEYCO技術標準重新設計制造，是當今最理想的三閥組。
三閥組特點
本閥組是目前三閥組中最完美的一種產品，結構精巧，外型美觀，安型美觀，安裝方便，密封性能好，省略變送器兩只腰形法蘭和兩只引壓接頭，本閥組直接與變送器連接，同時引壓接頭組合在閥體上，不需要另配引壓接頭可與Ф14mm管對焊，也可與Ф14mm管插入式焊接。同時在不能動火的地方可采用卡套式三閥組，用Ф14mm管直接插入卡套中，旋緊螺帽，即可密封使用。
三閥組原理
左側為高壓閥，右側為低壓閥，中間為平衡閥，當高低閥關閉，平衡閥開啟時，正負壓測量室壓力平衡，當高低壓閥開啟，平衡閥關閉時，輸入端壓力分別為高壓和低壓。儀表維修調零時，只需將正負壓閥關閉，即可進行差壓變送器檢修和調試。
三閥組與跟哪些廠家差壓變送器配套
本閥組可與以下差壓變送器配套：ST-3000、1151、1751、CECC、820、830、840、FCX-A/C、CECR、EDR、EJA、UNI、SBCC/CBYC、STD、YSTD、SITRANS、1066、DMP、K-DA、DB、BY、LD301、3051等差壓變送器配套。
三閥組技術指標
公稱壓力：PN6、PN4、PN16、PN32MPa
公稱通徑：Ф5mm
適用溫度：≤350℃適用介質
三閥組材質：非腐蝕介質請選用20（材料鋼）；弱腐蝕介質請選用1Cr18Ni9Ti材料（304）；強腐蝕介質請選用0Cr17Ni12Mo2Ti材料（316）
三閥組安裝
YR-2B三閥組可采用水平、垂直安裝，用四只內六角螺栓直接將閥組固定在差壓變送器上（規格有M10×35和7/16〞×35兩種，訂貨時需注明）輸出端上的接管可直接與管路連接。
