TCS-900內置過程診斷和系統診斷，具有較高的診斷覆蓋率，當信號回路或者系統內部出現任何軟硬件故障時，TCS-900控制站會在模塊面板的指示燈中進行報警，同時系統報警信息會發送到中控監控軟件（VxSCADA和VisualField）診斷控件。模塊故障期間，無論單模塊還是冗余配置，系統的安全模塊都支持在線不停車維護。
組態軟件SafeContrix符合IEC61131-3標準，支持FBD、LD編制用戶程序，支持FBD、LD、ST編制自定義功能塊，支持ST編制自定義函數。程序訪問符合安全要求，修改程序并下載前可通過仿真軟件來驗證新的應用，最大限度地保證系統正常運行。系統還支持在線修改和下載組態。
TCS-900系統工作原理

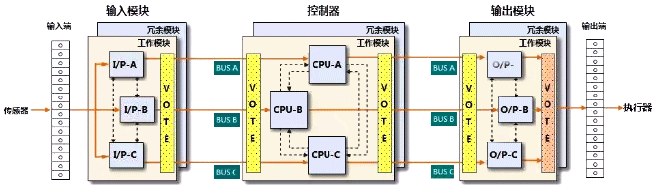

TCS-900控制站的每個控制器模塊和I/O模塊都有三個軟硬件完全獨立的通道回路，并執行五級表決，如下圖所示。
◆輸入模塊內的三個通道同時采集同一個現場信號并分別進行數據處理，經表決后發送到三條I/O總線。
◆控制器從三條 I/O總線接收數據并進行表決，并將表決后的數據送三個獨立的處理器，各處理器完成數據運算后，控制器對三通道中的運算結果進行表決，并將表決結果發送到I/O總線。
◆輸出模塊從三條 I/O總線接收數據并進行表決，表決結果送三個通道進行數據輸出處理，處理結果表決后輸出驅動信號。
◆控制站的控制器模塊和I/O模塊支持冗余設置，以單模塊配置為例，系統表決算法如下：
①3個通道正常時，執行2oo3D表決算法；
②2個通道正常時，隔離故障的通道，執行1oo2D表決算法；
③1個通道正常時，系統輸出故障安全值。
