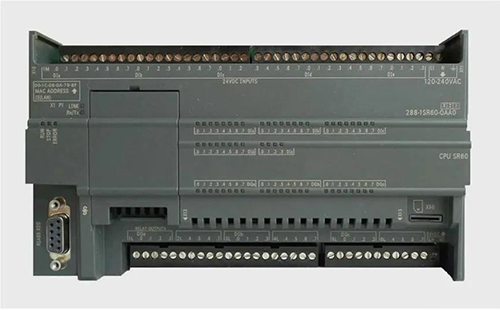

S7-200 SMART
CPU狀態指示燈提供CPU模塊的狀態信息,其中RUN和STOP燈指示CPU當前的工作模式，ERROR指示燈顯示紅色表示系統錯誤及診斷。IO狀態指示燈，用來指示各個數字量輸入輸出點的狀態。CPU模塊的接線端子是可拆卸的，便于調試和維護。S7-200 SMART的CPU集成了一個以太網接口，用于實現以太網通信。兩個以太網狀態指示燈用來指示以太網通信狀態及運行狀態。利用該以太網接口，通過一根普通的網線，即可方便地將程序下載到S7-200 SMART中，省去了專用編程電纜。通過該接口還可與其他CPU模塊、觸摸屏、計算機進行以太網通信，輕松組網。
以太網接口

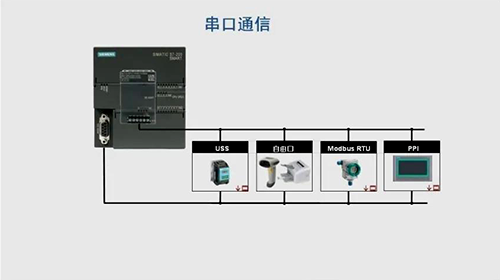

S7-200 SMART CPU還提供了一個用于串口通信的RS485接口，支持USS驅動協議、自由口通信、MODBUS RTU協議以及PPI協議，可以與變頻器觸摸屏伺服驅動器等第三方設備通信。
RS485接口
集成存儲卡插槽，使用市面上通用的Mini SD卡，即可實現程序傳輸、PLC固件升級和恢復出廠設置。擴展信號板，可在不額外占用電控柜空間的前提下，擴展CPU的性能，可以擴展數字量通道、模擬量通道、串行通信接口和時鐘保持功能。S7-200 SMART支持多達四個高速計數器，可以對增量編碼器頻率或過程事件進行高速計數。

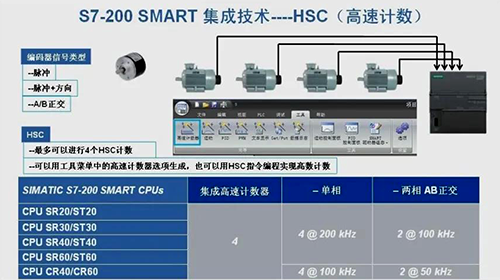

集成高速計數器

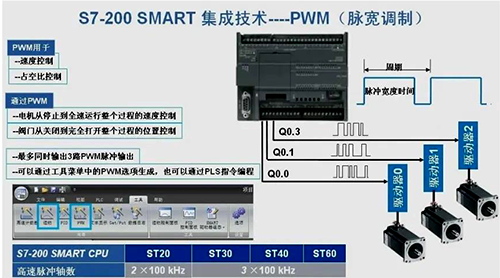

CPU模塊本體最多集成三路高速脈沖輸出，頻率高達100kHz，支持PWM、PTO輸出方式以及多種運動模式。CPU內部配備西門子專用高速處理器芯片，基本指令的執行時間可達0.15微秒，在同級別小型PLC中遙遙領先。另外CPU內置一個超級電容，可以維持內部時鐘的運行，CPU掉電時可保持數據并維持時鐘運行。
集成高速脈沖輸出

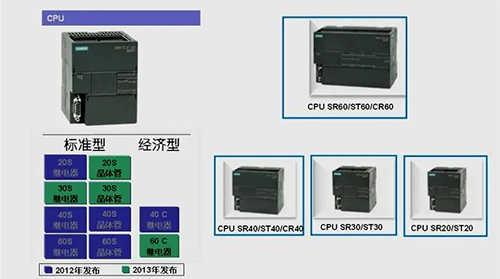

S7-200 SMART是西門子公司經過大量市場調研，為中國客戶量身定制的一款高性價比小型PLC產品，廣泛應用于工農業生產。S7-200 SMART機型豐富，使你擁有更多種選擇。提供各種類型的CPU模塊，單體I/O點數最高可達60點，可滿足大部分小型自動化設備的控制需求。CPU模塊分為標準型和經濟型兩類可供選擇，對于不同的應用需求，產品配置更加靈活，最大限度的控制項目成本。
豐富的機型
S7-200 SMART可選件擴展，精確定制。可以提供各種選件來擴展CPU的性能，能夠提供更加經濟靈活的解決方案。除數字量和模擬量擴展模塊外，還可提供信號板用來擴展CPU的功能。新穎的信號板設計可擴展通信端口、輸入輸出和電池卡，在不占用電控柜空間的前提下，信號板更貼合項目的實際配置，提升產品的利用率，降低擴展成本。
擴展模塊和信號板

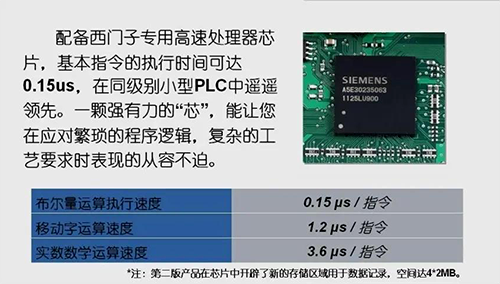

S7-200 SMART擁有高速芯片，性能卓越。配備西門子專用高速處理器芯片，基本指令的執行時間可達0.15微秒，在同級別小型PLC中處于領先地位。擁有一顆強有力的“芯”，能夠讓你在應對繁瑣的程序邏輯、復雜的工藝要求時表現的從容不迫。
高速處理芯片

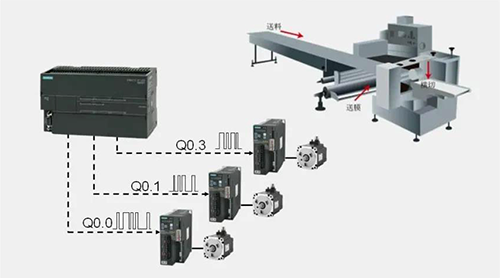

S7-200 SMART擁有三軸脈沖，運動自如。CPU模塊本體最多集成三路高速脈沖輸出，頻率高達100K赫茲，支持PWM、PTO輸出方式以及多種運動模式，可自由設置運動包絡，再配以方便易用的向導設置功能，可以快速實現設備調速、定位等功能。
三軸高速脈沖

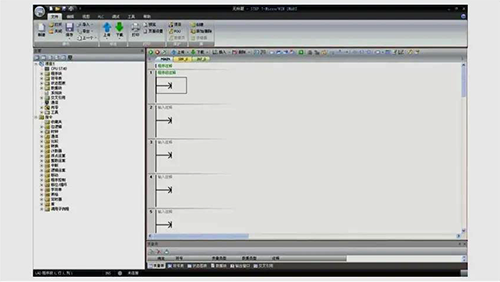

S7-200 SMART軟件友好，編程高效。編程軟件小巧精干、安裝方便，提供更多向導且無縫集成V90 V-Assistant伺服配置工具。在繼承西門子編程軟件強大功能的基礎上，融入了更多人性化的設計，如新穎的帶狀式菜單、全移動式界面窗口、方便的程序注釋功能等，在體驗強大功能的同時大幅提升開發效率。
編程界面
S7-200 SMART可完美整合，無縫集成。與SMART LINE觸摸屏、SINAMICS V90伺服系統、SINAMICS V20變頻器完美整合，提供高性價比的自動化解決方案來滿足自動控制、人機交互、伺服定位、變頻調速的全方位需求。

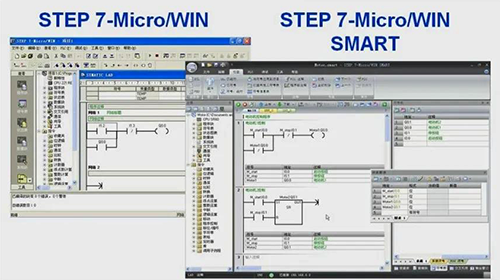

STEP7-Micro/WIN SMART是專門為S7-200 SMART PLC開發的編程軟件，在沿用STEP7-Micro/WIN優秀編程理念的同時，STEP7-Micro/WIN SMART更多的人性化設計使編程更容易上手，項目開發更加高效。該軟件短小精干，安裝程序不足100兆，安裝時對硬件無特別要求，常用配置即可，僅需要350兆空余硬盤空間，操作系統可以是WindowsXP SP3或者是Windows7。
編程軟件界面

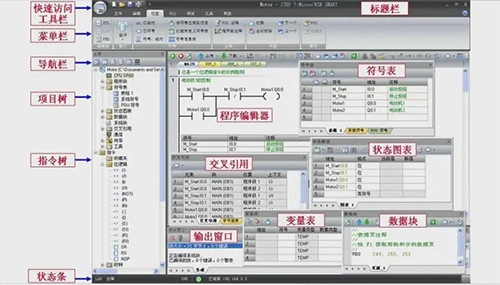

STEP7-Micro/WIN SMART含有多個窗口區域和元素。標題欄顯示當前打開的項目和軟件名稱；快速訪問工具欄可以用來簡單快速的訪問常用菜單命令；菜單欄采用新穎的帶狀式菜單設計，所有菜單選項一覽無余，形象的圖標顯示使操作更加方便快捷；通過項目樹可以對整個項目的所有元素進行編輯和組織；導航欄可以用來快速訪問項目組件；指令樹可以用來方便快捷的創建程序。

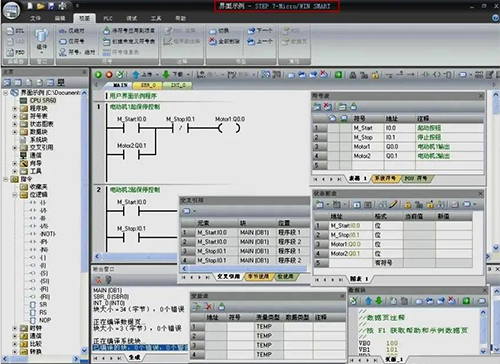

窗口元素
程序編輯器是最主要的程序編寫區域，利用工具欄按鈕還可以方便快捷的執行常用的編程和調試操作；符號表可以為常量和存儲器地址指定符號名稱，提高程序的可讀性，這些符號使用于程序的全局范圍；變量表中定義的符號是對特定的POU有效的局部變量；狀態圖表可以在程序下載到PLC后用來采集信息，可以用圖表和趨勢曲線兩種形式監控和調試程序；交叉引用標識在程序中使用的所有操作數，便于了解程序中使用的存儲器使用情況。
各窗口元素說明
通過數據塊可以向微存儲器地址分配初始數據值；輸出窗口可以在編譯程序時輸出編譯信息，如程序塊和數據塊的大小、編譯錯誤等；狀態條給出了程序編輯器中的光標位置，以及S7-200 SMART PLC的連接狀態。
