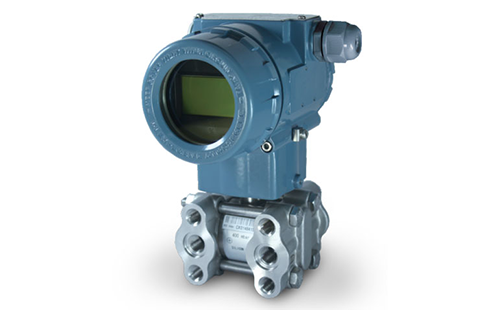

YR-ER105多參數差壓變送器采用瑞士原裝ROCKSENSOR單晶硅壓力傳感器和電路生產，集差壓變送器、溫度測量、壓力測量、流量積算于一體，用于測量液體、氣體或蒸汽的質量流量以及壓差，然后將其轉變成4-20mA-電流信號輸出或485信號輸出。
多參數差壓變送器標準規格
(以標準零點為基準調校量程，不銹鋼316L膜片，填充液為硅油)
1、多參數差壓變送器技術參數
①調量程的參考精度
(包括從零點開始的線性、回差和重復性)
YR-ER105-B：±0.075%
YR-ER105-C：±0.1%
若TD＞10(TD=最大量程／調節量程)則為：YR-ER105-B為±(0.0075×TD)%；YR-ER105-C為±(0.01×TD)%
②環境溫度影響
-25℃~65℃時總影響量為：±(0.15×TD+0.05)%×Span；每10℃之間±0.08%×Span(TD=1時)
-40℃~-25℃和65℃~85℃時總影響量為：±(0.2×TD+0.05)%×Span
③過范圍影響
±0.075%×Span
④靜壓影響
±(0.05%URL+0.075%Span)/10MPa
⑤過壓影響
±0.1%×Span/10MPa
⑥穩定性
±0.1%×Span/3年
⑦電源影響
±0.001%/10V(12-36VDC)，可忽略不計
2、多參數差壓變送器功能規格

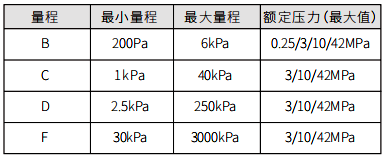

①差壓傳感器量程
②靜壓傳感器量程
③量程限
在量程的上下限范圍內，可以任意調整。
建議選擇量程比盡可能低的量程代碼，以優化性能特征。
④零點設置
零點和量程可以調節到表中測量范圍內的任何值，只要：標定量程≥最小量程
⑤安裝位置影響
與膜片面平行方向的安裝位置變化不會造成多參數差壓變送器零漂影響，若多參數差壓變送器安裝位置與膜片面超過90°的變化，會發生＜0.4kPa范圍內的零位影響，可以通過多參數差壓變送器調節調零校正。無量程影響。
⑥輸出
二線制，4-20mA+HART輸出，HART協議加載在4-20mA信號上
輸出信號極限：Imin=3.9mA，Imax=20.5mA
4線制，脈沖輸出，RS485數字信號輸出
⑦報警電流(模式可設置)
低報模式(最小)：3.6mA
高報模式(最大)：21mA
不報模式(保持)：保持故障前的有效電流值
報警電流標準設置：高報模式
⑧響應時間
放大器部件阻尼常數為0.1s；傳感器時間常數為0.1m-1.6s，取決于多參數差壓變送器量程及量程比。附加的可調時間常數為0.1-60s。對非線性輸出(如平方根功能)的影響取決于該功能，并可據此計算。
⑨預熱時間
多參數差壓變送器預熱時間＜15s
⑩環境溫度
-40~85℃；多參數差壓變送器帶液晶顯示、氟橡膠密封圈時-20~65℃
?儲存溫度/運輸溫度
-50~85℃；多參數差壓變送器帶液晶顯示時：-25~85℃
?工作壓力(硅油)
額定工作壓力分為：0.25MPa、3MPa、10MPa、42MPa四檔
?靜壓極限
從3.5kPa絕對壓力至額定壓力，保護壓力可大于額定壓力的1.5倍，同時加于多參數差壓變送器兩側。
?單向過載極限
多參數差壓變送器單向過載可達額定壓力
?電磁兼容性(EMC)
多參數差壓變送器選型表
YR-ER105-①②③④⑤⑥⑩?????
①多參數差壓變送器精度
[B]：基本誤差±0.075%
[C]：基本誤差±0.1%
②多參數差壓變送器量程
[B]：0-200Pa~6kPa(0-20~600mmH2O)/(0-2~60mbar)
[C]：0-1kPa~40kPa(0-100~4000mmH2O)/(0-100~400mbar)
[D]：0-2.5kPa~250kPa(0-0.25~25mH2O)/(0-25~2500mbar)
[F]：0-30kPa~3MPa(0-3~300mH2O)/(0-0.3~30bar)
③靜壓傳感器
[1]：42MPa
[2]：10MPa
[3]：3MPa
④多參數差壓變送器膜片材質/填充液
[A]：不銹鋼316L/硅油
[B]：不銹鋼316L/氟油
[C]：哈氏合金C/硅油
[D]：銹鋼316L鍍金/硅油
[L]：不銹鋼316L鍍金/氟油
⑤多參數差壓變送器過程連接
[N]：1/4英寸NPT及7/16英寸UNF螺紋孔/無泄放閥
[B]：1/4英寸NPT及7/16英寸UNF螺紋孔/泄放閥裝于法蘭后部端面
[U]：1/4英寸NPT及7/16英寸UNF螺紋孔/泄放閥裝于法蘭側面上部
[D]：/4英寸NPT及7/16英寸UNF螺紋孔/泄放閥裝于法蘭側面下部
⑥多參數差壓變送器接液密封材質
[N]：丁腈橡膠(NBR)
[F]：氟橡膠(FKM)
[P]：聚四氟乙烯(PTFE)
⑦多參數差壓變送器特殊功能
[N]：無
[O]：禁油處理(氧氣測量限氟油填充液、氟橡膠密封圈、＜6MPa、＜60℃)
[P]：防雷擊功能
[X]：定制功能
⑧多參數差壓變送器安裝支架
[N]：無
[1]：不銹鋼
[2]：鍍鋅碳鋼
⑨多參數差壓變送器過程連接附件
[N]：無
[1]：1/2英寸NPT內螺紋不銹鋼橢圓形法蘭
[2]：M20×1.5|外螺紋不銹鋼丁字形接頭
⑩液晶顯示
[N]：無
[2]：LCD背光液晶顯示(-20℃)
?多參數差壓變送器供電電源
[N]：外部供電24V(電流輸出必選)
[1]：內部鋰電池供電
?多參數差壓變送器信號輸出
[N]：4-20mA(需外接DC24V電源)
[1]：RS485數字信號
?多參數差壓變送器組態選項
[N]：客戶組態
[A]：工廠安裝客戶組態表組態
?位號標牌
[N]：無
[1] ：位號標于銘牌內
[2]：懸掛式不銹鍋標牌
?多參數差壓變送器使用說明書
[C]：中文
[E]：英文
?多參數差壓變送器防爆選項
[N]：基本型
[A]：本安型Ex ia ⅡC T6 Ga
[D]：防爆型Ex d ⅡC T6 Gb
?殼體選項
[N]：鋁合金殼體，電氣接口M20×1.5
[T]：鋁合金殼體，電氣接口NPT1/2(無電纜引入裝置及盲堵)
[S]：不銹鋼316L殼體，電氣接口M20×1.5
多參數差壓變送器選型舉例
例：YR-ER105-BC2ABNN112NNN1CNN
[B]：多參數差壓變送器基本誤差±0.075%
[C]：量程為0-1kPa~40kPa(0-100~4000mmH2O)
[2]：靜壓傳感器為10MPa
[A]：多參數差壓變送器接液部分為不銹鋼316L膜片，填充液為硅油
[B]：1/4英寸NPT的過程連接接口，7/16英寸UNF螺紋安裝孔，泄放閥裝干法蘭后部端面
[N]：接液密封圈為丁腈橡膠(NBR)
[N]：多參數差壓變送器無特殊功能
[1]：不銹鋼安裝支架
[1]：多參數差壓變送器配1/2英寸NPT內螺紋不銹鋼橢圓形法蘭
[2]：LCD背光液晶顯示(-20℃)
[N]：外部24V供電
[N]：輸出4-20mA
[N]：多參數差壓變送器由客戶組態
[1]：多參數差壓變送器位號標于銘牌內
[C]：多參數差壓變送器中文使用說明
[N]：基本型(非防爆)
[N]：多參數差壓變送器為鋁合金殼體，電氣接口M20×1.5
