焊接式溫度計套管選型表
①②③-④/⑤-⑥-⑦/⑧/⑨/⑩-?-?-?/?-?/?

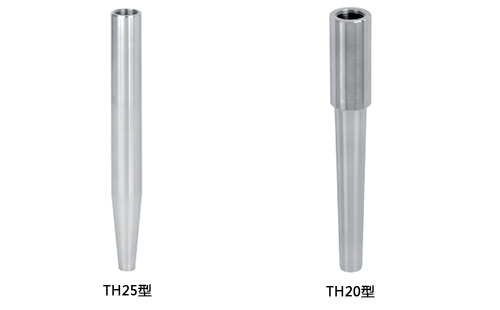

①焊接式溫度計套管THERMOWELL
[TH20]：承插焊接式設計
[TH25]：焊入式設計
②套管結構形式
[A]：整體鉆孔錐形管，默認
[B]：整體鉆孔直形管
[C]：整體鉆孔縮徑式直形管
③內孔變徑
[N]：套管內孔為直形盲孔，默認
[R]：直形變徑內孔
④套管材料
[A]：304SS
[B]：316L，默認
[C]：不銹鋼1.4571
[D]：不銹鋼1.4404
[E]：C276合金
[F]：Incolo600
[G]：GH3039
[H]：MONEL 400
[X]：特殊材質，協議訂貨
⑤套管涂層要求
[N]：無涂層，默認
[M]：堆焊或噴涂耐磨層(耐磨)
[F]：套管及法蘭密封面整體燒結聚四氟乙烯(防腐，套管材質選316L即可)
[X]：特殊要求，協議訂貨
⑥儀表接口
[A]：1/2NPT內螺紋，默認
[C]：M20×1.5內螺紋
[E]：G1/2內螺紋
[X]：其他內螺紋
⑦頸部高度H
[45]：45mm，最小高度，默認
[**]：其他連接可根據要求提供

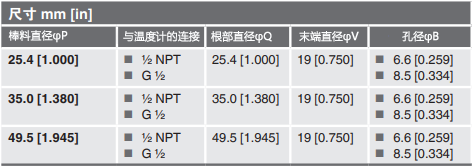

⑧棒料直徑/⑨根部直徑/⑩端部直徑
--------TH20型
[26.7]/[19]/[16]：棒料直徑26.7mm/根部直徑19mm/端部直徑16mm
[33.4]/[25]/[19]：棒料直徑33.4mm/根部直徑25mm/端部直徑19mm
[48.3]/[38]/[19]：棒料直徑48.3mm/根部直徑38mm/端部直徑19mm
--------TH25型
[25.4]/[25.4]/[19]：棒料直徑25.4mm/根部直徑25.4mm/端部直徑19mm
[35.0]/[35.0]/[19]：棒料直徑35.0mm/根部直徑35.0mm/端部直徑19mm
[49.5]/[49.5]/[19]：棒料直徑49.5mm/根部直徑49.5mm/端部直徑19mm
?內孔直徑
[6.6]：內孔6.6mm，用于6.35mm及以下直徑的探頭，默認
[8.5]：內孔8.5mm，用于8mm及以下直徑的探頭
[**]：其他連接可根據要求提供
?頂部厚度mm
[6.4]：頂部厚度6.4mm，默認
?插入長度U(mm)
[**]：插入長度
?孔深Us(mm)
[**]：Us=H+U-10mm
?材質證書
[N]：無證書，默認
[M]：原材料材質證書
?測試報告要求
[N]：無證書，默認
[PMI]：PMI報告
[LPI]：LPI報告
[XR]：X-ray射線探傷報告
[IHT]：內部水壓測試報告
[EHT]：外部水壓測試報告
螺紋式溫度計套管選型 http://www.xzycr.cn/product/4245.html
法蘭式溫度計套管選型 http://www.xzycr.cn/product/132.html

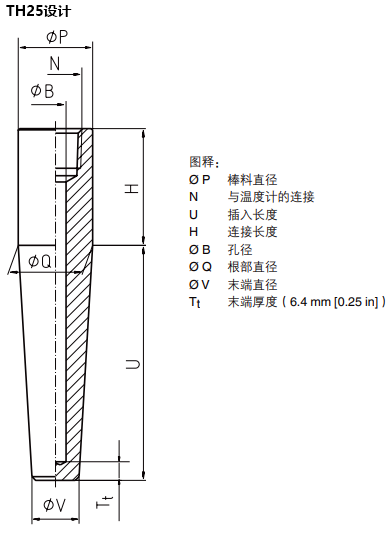

焊接式溫度計套管結構圖
