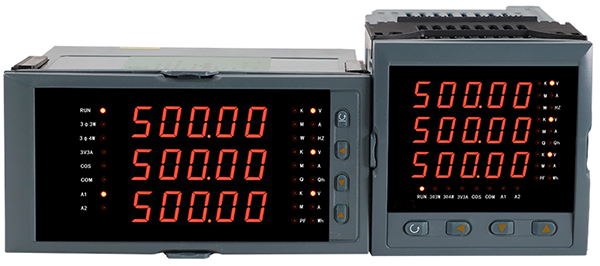

三相電流表用于高低壓系統三相交流電流參數測量，電流表基于MCU微處理器技術和模塊化結構，三相電流表具備高抗干擾性、高穩定性和高精度等特點。三相電流表支持繼電器輸出、RS485通訊。數顯三相電流表有4種安裝尺寸，更廣泛的適用于各種控制系統(SCADA、DCS等)。
三相電流表技術參數
三相電流表相當于將三臺單相電流表集成在一臺儀表內，同時測量顯示Ia、Ib和Ic的電流值
電流測量范圍：0.01-5A/AC，5A以上由電流互感器轉換為0-5A或0-1A電流輸入
輸入阻抗：＜0.1Ω
測量誤差：±0.2%FS
分辨力：0.001A
過載：持續120%；瞬時2倍/30s
模擬量輸出：4-20mA、0-20mA、0-10mA、1-5V、0-5V
通訊輸出：RS485，MODBU RTU
報警輸出：繼電器控制輸出(觸點容量：AC220V/2A，DC24V/2A)
使用環境：環境溫度0-50℃；相對濕度≤85%RH；避免腐蝕性氣體
工作電源AC/DC100-240V，50/60Hz；DC20-29V(開關電源)
功耗：≤6W
結構：標準卡入式

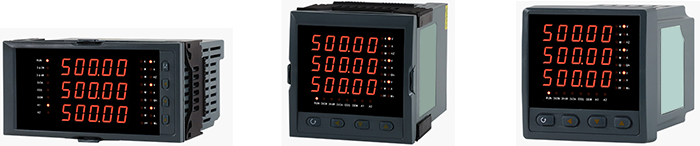

四種外形尺寸：160×80×142mm、96×96×85mm、80×80×115mm、120×120×115mm

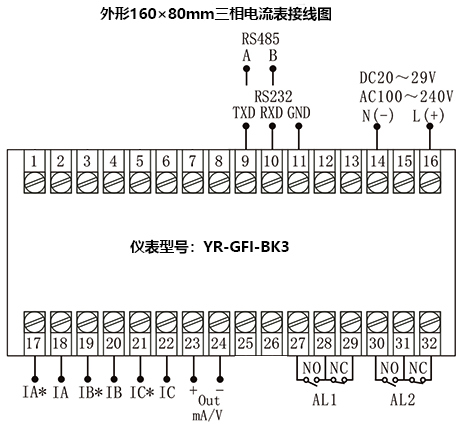

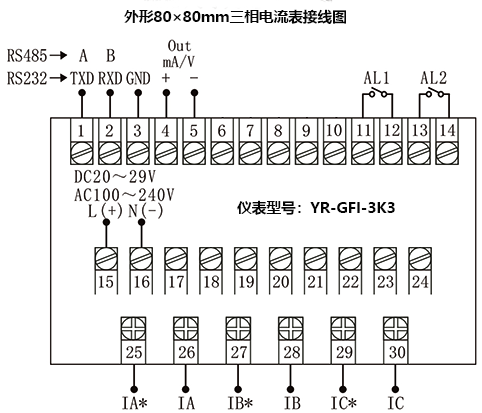

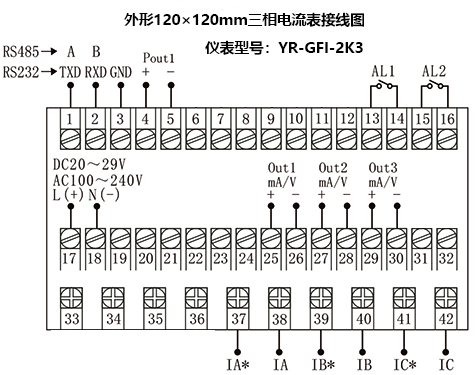

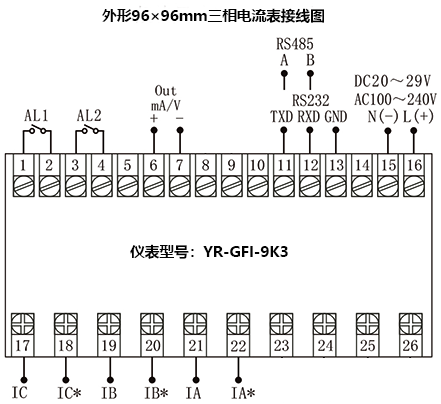

交流三相電流表接線圖
儀表輸入方式接線說明
1、三相三線系統，采用無CT方式的接線圖
2、三相四線制系統，采用無CT方式的接線圖
3、三相三線系統，采用2CT方式的接線圖
4、三相四線制系統，采用3CT方式的接線圖
注意事項
a、建議用戶在外接CT時，在三相電流表和CT之間采用接線端子排連接，以方便儀表的拆卸。
b、當電流信號以CT方式接入三相電流表時，請注意CT同名端。
c、為保證測量數據的準確度，必須正確接入電流測試信號。當被測試電流小于三相電流表電流量程，可以直接接入；否則，必須經電流互感器CT接入。
d、接入互感器的精度能夠影響三相電流表測試數據的準確度。互感器次級輸出應連接較粗、較短的低阻抗導線，減少干擾影響。互感器可能產生信號角差的偏移，對測試數據的準確度有影響。
三相電流表選型表
YR-GF①-②③④⑤-⑥⑦-⑧-⑨
①功能代碼
[I]：多功能電流測量儀表
②外形尺寸
[2]：外形尺寸：120×120×115mm(高×寬×深)/開孔尺寸：105×105mm(高×寬)
[3]：外形尺寸：80×80×115mm(高×寬×深)/開孔尺寸：76×76mm(高×寬)
[9]：外形尺寸：96×96×85mm(高×寬×深)/開孔尺寸：92×92mm(高×寬)
[B]：外形尺寸：160×80×142mm(高×寬×深)/開孔尺寸：152×76mm(高×寬)
③產品設計序號
[K]：功能增強型(可以增加附加功能)
④：參數顯示個數
[3]：3個參數顯示
[3Y]：液晶屏3個參數顯示
⑤擴展功能(儀表通訊和變送輸出可同時存在)
[N]：無擴展功能
[C]：RS485通訊
[1M]：120×120mm外形為3路4-20mA變送輸出(RL≤500Ω)；其他外形為1路4-20mA變送輸出
[2M]：120×120mm外形為3路0-10mA變送輸出(RL≤1000Ω)；其他外形為1路0-10mA變送輸出
[3M]：120×120mm外形為3路0-20mA變送輸出(RL≤500Ω)；其他外形為1路0-20mA變送輸出
[1V]：120×120mm外形為3路1-5V變送輸出(RL≥250kΩ)；其他外形為1路1-5V變送輸出
[2V]：120×120mm外形為3路0-5V變送輸出(RL≥250kΩ)；其他外形為1路0-5V變送輸出
[1X]：120×120mm外形為3路其他(用戶指定輸出)；其他外形為1路其他(用戶指定輸出)
⑥電壓輸入信號類型
[N]：無電壓輸入
⑦電流輸入信號類型
[1]：0-1A/AC電流輸入
[2]：0-5A/AC電流輸入
⑧報警
[N]：無報警
[2]：2限報警
⑨儀表供電電源
[W]：DC20-29V
[T]：DC/AC100-240V
選型舉例
三相電流表什么牌子好？
三相電流表在控制柜上不屬于價格昂貴的設備，選用三相電流表時需要關注產品可靠性、穩定性和精度，不能單純糾結三相電流表價格。
