資深工程師張白帆以自己個人經歷為例分享CAD在機械制圖和電氣制圖以外的其他應用，CAD關鍵是要去實操，去發現和提煉。圖繪制得越多，自然就越熟練，對CAD的功能也就了解得更多。這是一種相輔相成的關系。
今天，借助網友的一個提問，我來給大家講講利用CAD制圖能做什么事情。
學習和使用CAD，我和大家一樣，也是為了繪制工程圖。剛剛?cè)肼殨r(shí)當了3個月的電工，然后又當了3個月的儀表工，接著就參加一條流水線的設計、改造和制作，從此，就和CAD打上交道，一直到現在。
離開國企來到外企，發現外企的制圖系統特別爛。外企的特點是：圖紙必須是純英文的，電腦上的操作系統和各種軟件也必須是英文的，海量的技術資料當然也是英文的。這就給設計工程師帶來麻煩，大家設計的圖紙極不規范，每個人都有自己的樣式。
征求了上司的意見后，我設計了第一版制圖系統，并建立的圖紙庫和圖塊庫，以及統一的圖紙模式，配套了CAD與EXCEL的自動關聯以便直接輸出元件表。從此以后，公司的制圖系統就統一了，制圖也方便了許多。
不過，我不想給大家介紹繪制機械圖和電氣圖，而是介紹一些CAD的其他運用。

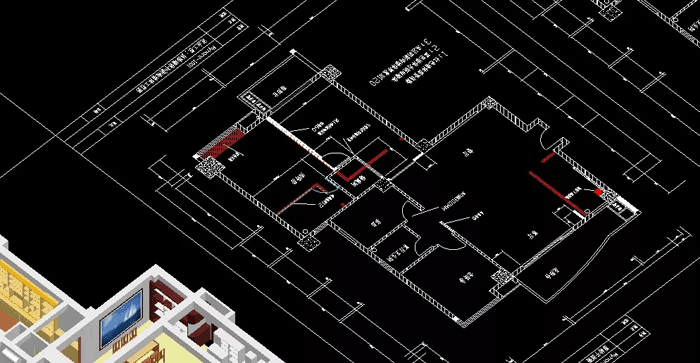

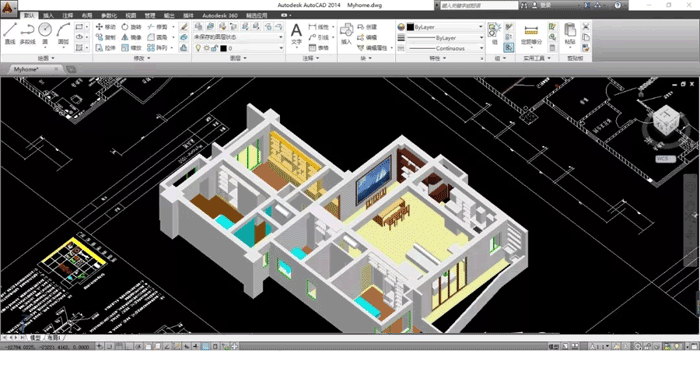

第一類圖：家庭裝修工程圖：

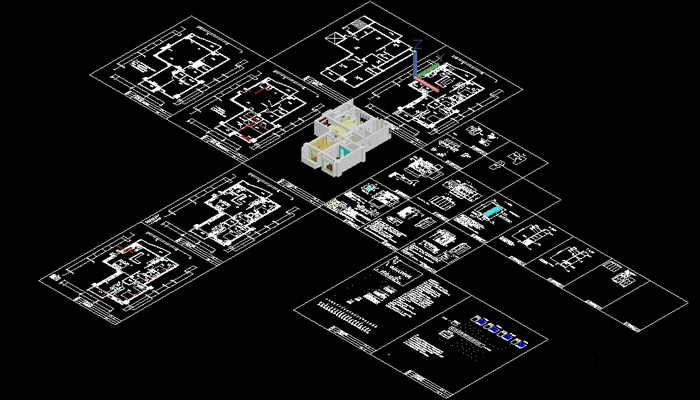

全部裝修圖紙：

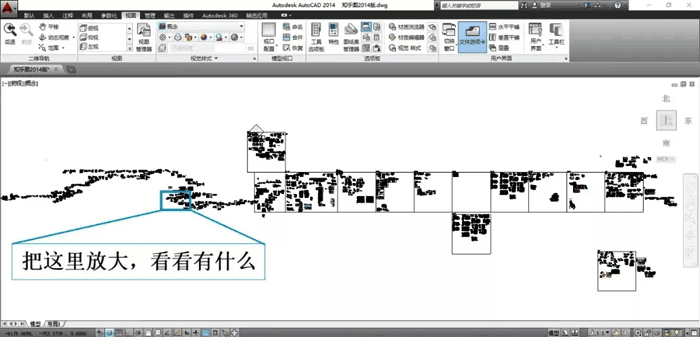

第二類圖，寫知乎帖子的圖紙總匯：

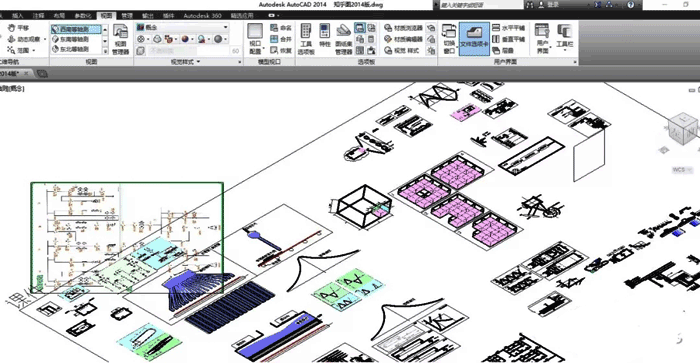

另外一個角落放大，然后以西南等測來觀察它：

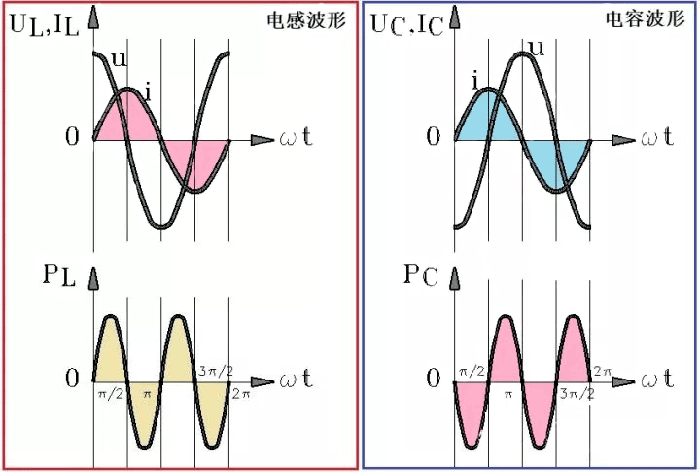

其中一幅圖，此圖是昨天繪制的，放在講解某個無功功率的帖子中：
自己感覺不錯，挺美觀。

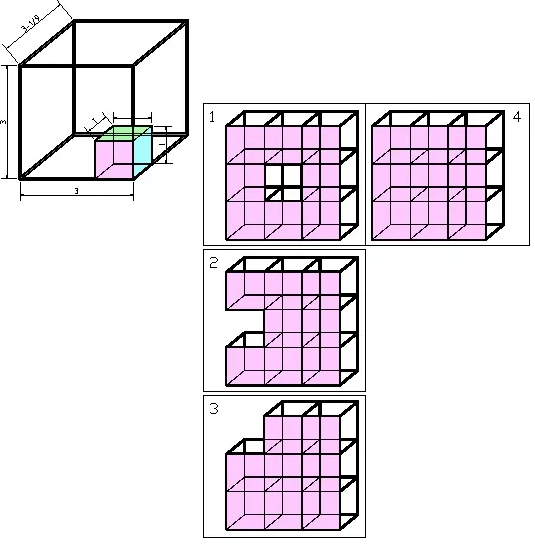

再看下圖：

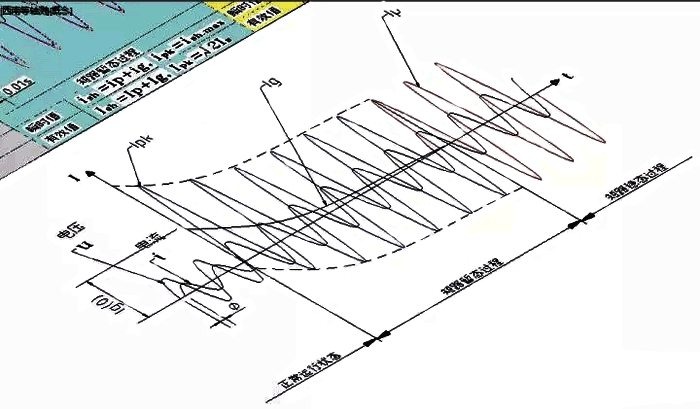

還有這張，從西南等測圖的角度來看短路電流圖：

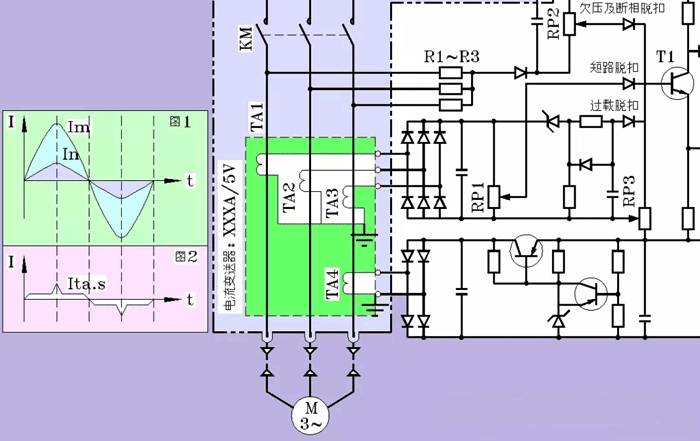

這是電動機保護裝置電路圖：
就說這么多吧。我寫書和寫帖子，其中的圖基本上都是自己繪制的，當然要排除掉照片了。基于知識產權的考慮，我很排斥直接用網上的圖。
由此可見，CAD能做的事多著呢，關鍵是我們要去實操，去發現和提煉。圖繪制得越多，自然就越熟練，對CAD的功能也就了解得更多。這是一種相輔相成的關系。
作者：張白帆(Patrick Zhang)：ABB公司的資深電氣工程師，在知乎網擁有超過18萬粉絲的電氣領域大神。北京地鐵、首都機場T3航站樓、長江三峽永久船閘、上海磁懸浮列車、大亞灣核電站等數百項目中均留下他的足跡！已出版《低壓成套開關設備的原理及其控制技術》、《老帕講低壓電器技術》等圖書，廣受好評。
