1、總則
1.1 適用范圍

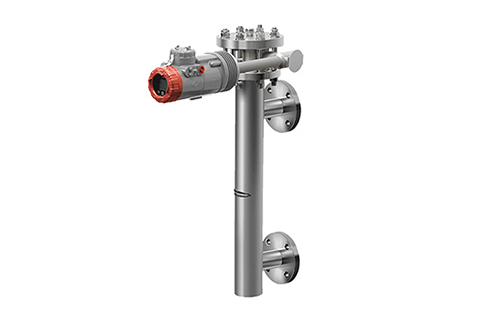

本浮筒式液位計校準規程適用于儀表工對上海星申儀表有限公司244LD浮筒式液位計的現場校驗。
1.2 編制依據及執行標準
a、石油化工儀表工程施工技術規程SH/T3521-2013
b、石油化工建設工程項目施工過程技術文件規定SH/T3543-2017
c、工業自動化儀表工程施工及驗收規范GB50093-2013
d、石油化工設備維護檢修規程第七冊2019版
e、石油化工職業技能培訓教材儀表維修工2010版
f、上海星申儀表有限公司244LD浮筒式液位計說明書
2、技術參數
測量范圍：300～3000mm；浮力范圍：2～20N；界面測量密度差：≥0.08g/cm3
精度：0.5級；數顯表位數：五位
響應時間：90ms；阻尼時間：0.0～32s可調，缺省值8s
輸出信號：4～20mA+HART
電源電壓：17.75～30VDC；最低負載電阻：250Ω(HART應用)
工作溫度：-70℃～+400℃；環境溫度：-40℃～+80℃
設定方法：①HART手操器；②表頭上按鈕；③PC機+HART Modem MOD991+ABO991軟件；④HHT991手持終端
3、工機具配置
①過程校驗儀YR-100 1臺
②HART手操器1臺
③透明連通管、鋼圈尺
④對講機2臺
⑤扳手
⑥螺絲刀
4、檢查項目
4.1 外觀檢查
4.1.1 檢查244LD浮筒表頭的外觀有無損壞、變形，螺栓、堵頭等緊固件完好，保溫伴熱完好。表殼和電氣進線接口格蘭是否密封嚴密。檢查銘牌標志是否清晰無誤。數顯表顯示清晰正常。
4.1.2 筒體測量室必須垂直，垂直度允許偏差2mm/m。法蘭間距和浮筒外部水平中心線符合測量要求。
4.1.3 關閉上下根部閥，配有沖洗油儀表應打一次沖洗油，待介質冷卻后，打開下放空閥排凝，明顯見到放空量由大變小，介質排空無憋壓后，打開上放空閥或拆卸上堵頭。需要確認根部閥能緊密關斷，并判斷有無內漏，放空閥無堵塞情況，閥芯可否靈活開關。關閉密閉排放隔斷閥，打開上放空閥或堵頭。此時浮筒液位計輸出電流應該指示4mA±0.08mA，界位測量輸出指示零下。
4.2 內部檢查
4.2.1 檢查浮筒接線端子是否緊固，有無銹跡和水漬，接線鼻子完好無毛刺。接線是否正確，端子排列是左正、中地、右負。使用萬用表測量電源電壓應在技術參數范圍內，否則檢查線路、DCS和安全柵供電接線。可直接使用DCS顯示值作為輸出電流測量。
4.2.2 內置顯示表等插接件是否清潔，元器件、零配件、連接件有無缺損、斷裂、變形、腐蝕、密封不良等情況。
4.2.3 通過測量室筒體上堵頭目測檢查浮筒有無刮壁，扭力桿應無明顯偏心。校驗過程中避免浮筒受到拉力、推力和激烈沖擊，否則可能使傳感器因過載而損壞。
5、現場校驗
現場采用灌水法校驗，運行階段浮筒檢查也可以直接采用工藝介質。
5.1 調校準備
5.1.1 按照4.1.3檢查步驟確認浮筒已經與工藝容器和密閉排放系統隔離。拆開下放空閥法蘭，連接連通管，連同管高于扭力桿位置固定。
5.1.2 現場校驗使用DCS供電，同時聯校測量回路。按照機具配置一覽表準備校驗設備。HART手操器夾在變送器端子校驗孔上。參照浮筒水平中心線，用鋼圈尺測量向上和向下標出零點和量程位置。
5.1.3 校驗灌水高度計算，水的比重為1，而本項目測量介質密度基本小于1。
液位校驗的計算：h=H×ρ，公式中h為灌水的高度mm，H為浮筒的長度(量程)mm，ρ為介質密度g/cm3
界位校驗的計算：h0(零點)=H×ρ輕，ρ輕為輕介質密度；hm(量程)=H×ρ重，ρ重為重介質密度。
5.2校驗步驟
5.2.1 液位校驗
零點校驗：排空測量室液體，此時變送器應輸出為4mA，否則用HART手操器調整零點，使變送器輸出為4.0mA。
量程校驗：向測量室內注入清水，使連通管水位高度等于灌水的高度，變送器應輸出20.0mA，若有偏差，使用HART手操器進行調整，將之輸出為20mA。
5.2.2 界位校驗
零點校驗：向測量室內注入清水，使連通管水位高度等于零點，變送器應輸出4.0mA，若有偏差，使用HART手操器進行調整，將之輸出為4.0mA。
量程校驗：向測量室內注入清水，使連通管水位高度等于量程，變送器應輸出20.0mA，若有偏差，使用HART手操器進行調整，將之輸出為20mA。
5.2.3 將變送器測量量程范圍分為4等分，按hn=H×ρn，n=0%、25%、50%、75%、100%五點計算灌水高度，逐點分上下行灌水，變送器的輸出信號值應在誤差允許范圍之內，若超差，反復調整零點和量程，直至五點的絕對誤差和回差都在允許誤差范圍內(0.08mA)。調整變送器的阻尼時間到運行工況所需時間，缺省值8s。
5.2.4 校驗單填寫要求真實，不得涂改，小數點后兩位為有效數。填寫好后，校驗者及技術人員應簽名存入檔案。
5.3 現場檢查步驟
生產運行階段，對于中低壓浮筒液位計，可以用介質對測量準確性進行檢查。
5.3.1 液位測量
零點檢查，關閉上下根部閥，緩慢打開下放空閥，再打開上放空閥，排空測量室內介質，此時變送器應輸出為4mA；
量程檢查，關閉下放空閥，關小上放空閥，緩慢打開下根部閥，上放空閥見液相介質，關閉下根部閥，此時變送器應輸出為20mA。
5.3.2 界位測量
零點檢查：①關閉上下根部閥，緩慢打開下放空閥，卸壓后再緩慢打開上放空閥，排空測量室內介質，關閉上下放空閥；②上根部閥打開半扣左右，緩慢打開下放空閥，使測量室內充滿輕介質，關閉下放空閥和上根部閥，此時變送器應輸出為4mA；
量程檢查：①關閉上下根部閥，緩慢打開下放空閥，卸壓后再緩慢打開上放空閥，排空測量室內介質后，關閉上下放空閥；②下根部閥打開半扣左右，緩慢打開上放空閥，使測量室內充滿重介質，關閉上放空閥和下根部閥，此時變送器應輸出為20mA。
5.4 使用HART手操器調校步驟
零點設定：進入菜單2 Online→2Diagnosis→4Zero trim→OK→1Trimmed→OK→2Accept→ENTER。
量程設定：進入菜單2 Online→3Device→1Maintenance→2Measuring Rang→1Input→2URV(灌滿水)→2Accept→ENTER。
6、回路測試步驟
1、Device setup→2、Diagnos and service→2、Loop test> test output setting
7、系統的投運
7.1 拆除校表信號線，恢復244LD浮筒式液位計接線，送電。
7.2 關閉上下放空閥，緩慢打開上根部閥，再打開下放空閥，投用244LD浮筒式液位計。
