石油石化和化工行業因其生產過程工藝的特殊性，普遍存在易燃易爆、高溫、結晶、腐蝕等復雜工況，在這些行業使用的熱電偶和熱電阻在結構方面有些專用設計，昌暉儀表在本文對石油石化和化工特殊用熱電偶(阻)做簡單介紹。
石油石化和化工系統過程特點
石油石化和化工生產過程是原料在一定的操作(溫度、壓力等)條件下通過物理、化學變化，轉變成各種產品的過程，有如下一些特點：
①有的過程介質的腐蝕性、易結晶、凍堵；
②大多數石化化工裝置屬于易燃易爆區域，要求儀表裝置具有防爆防護性能；
③溫度范圍廣，可由-190~1000℃；
④壓力范圍大，可由-0.1MPa~200MPa；
⑤控制測量點多，要求儀表精度高、反應靈敏、可靠性好。
石油石化和化工行業用的特殊熱電偶和熱電阻

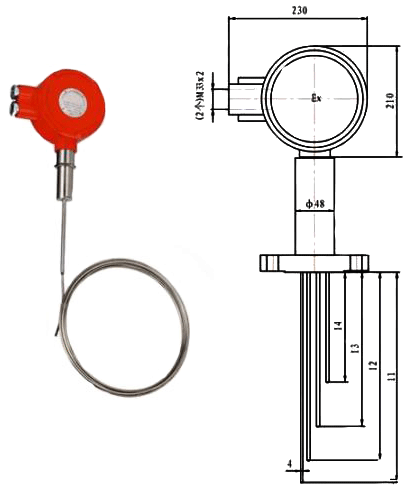

1、多支多點鎧裝熱電偶
多支多點鎧裝熱電偶是特地為石油化工項目設計制造的最新型的產品。產品的總體結構特點是多支多點，鎧裝熱電偶與固定法蘭及接線盒組成一體。鎧裝熱電偶有單支、雙支，最多可達18支，每支內的點數有單點、2點，最多可達12點。
鎧套直徑有φ3、φ4、φ5、φ6或φ8等，接線盒有防爆和非防爆型式。煉油廠的重整裝置，選用整體多點熱電偶取代了國外產品，測量準確，安全可靠，取得良好的經濟效果和社會效益。

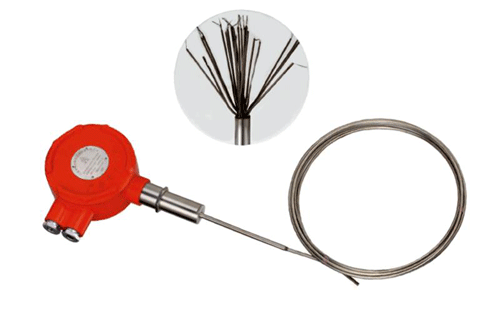

2、整體鎧裝多點熱電偶(可帶一體化溫度變送器)
整體鎧裝多點熱電偶是用來測量石油、化工各種合成塔、反應器等不同層面介質的溫度。熱電偶的點數有3至9點或更多點，并有隔爆型和帶一體化溫度變送器。安裝連接固定型式，采用固定卡套螺紋或法蘭。
3、吹氣式熱電偶
吹氣式熱電偶是在鎧裝熱電偶感溫元件和保護管之間構成一定的氣路，在氣路中通入一定壓力的惰性氣體(常用為N2)，用以排除或帶走滲透到熱電偶中的高溫還原性氣體(例如H2)，從而減緩了它們對測溫元件的侵蝕，延長鎧裝熱電偶的使用壽命，是用于合成氨裝置氣化爐、轉化爐的關鍵溫度傳感器。
4、高壓型鎧裝電熱偶、熱電阻
高壓型鎧裝熱電偶、熱電阻適用于煉油工程中加氫、催化、裂化裝置設備及管道內介質溫度檢測，傳感器采用壓著式鎧裝熱電偶、熱電阻元件，PN42MPa(2500lb)RJ法蘭和錐形整體鉆孔式套管組成。
5、管壁表面刀刃型鎧裝熱電偶
刀刃型鎧裝熱電偶是加熱爐管表面溫度測量的傳感器。特別是煉油廠加氫爐爐管表面溫度測量，爐管表面溫度約570℃，爐膛溫度約為1000℃，微負壓。采用定位卡將測量端刀刃型熱電偶固定在爐壁、爐管表面，以感受該處溫度，具有反應快，測量準確的特點。本產品能適應上述測溫要求。鎧裝長度L,導線長度H可任選。

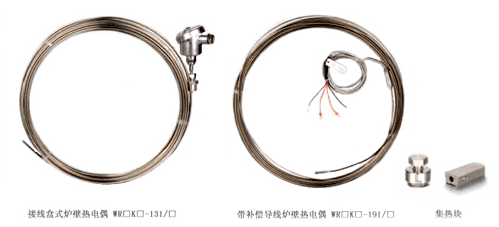

6、管壁表面、爐壁熱電偶
鎧裝熱電偶做成電纜狀、帶動補償導線，測溫端帶有不同曲面R的不銹鋼導熱板，與被測表面接觸固定，固定方式為焊接或螺釘固定。爐壁熱電偶用于電站鍋爐和其他各種工業爐爐壁和管壁表面溫度的測量，鎧裝直徑d、長度L、導線長度H及曲面半徑R可任選。
7、抱箍式鎧裝熱電偶(阻)
抱箍式鎧裝熱電偶、熱電阻是專為測量各種管道表面溫度的傳感器，根據被測管道直徑選定抱箍大小，擰緊抱箍，使測溫元件緊靠管道表面，這種結構安裝使用方便，測溫準確。

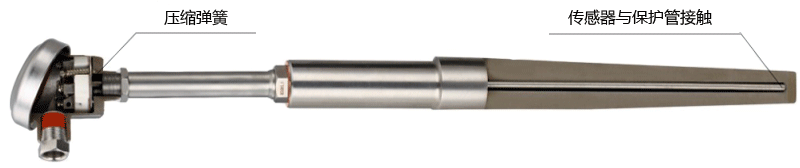

8、熱套式熱電偶/熱電阻(新開發的產品)
熱套式熱電偶/熱電阻是為進入國際市場設計的溫度傳感器，萬向型結構的元件長度積累誤差小，且為隔爆型，元件可以配上各種接 線盒和帶顯示器的接線盒。同時可以配上各種型式的外套管，滿足各種引進工程項目。
