吹氣式熱電偶是在熱電偶與外保護管之間構成流動氣體回路，通過注入一定的惰性氣體，以排除或減少高溫條件下還原氣體的滲入對熱電偶的影響，從而延長熱電偶的壽命和保證熱電偶溫度測量的準確性，使用溫度800-1150℃。吹氣式熱電偶外護管為GH3039合金。吹氣式熱電偶是昌暉儀表針對冶金行業定型生產的產品。
吹氣式熱電偶主要技術指標
吹氣式熱電偶型號：WR□□－□6□7Ｑ
分度號：K分度號；S分度號；R分度號
誤差：K分度號±2.5℃或±0.75%t；S分度號±1.5℃或±0.25%t；R分度號±1.5℃或±0.25%t
精度等級：Ⅱ級
進氣壓力：0.1MPa
氣體介質：氮氣或氬氣
吹氣式熱電偶選型表
WR①②-③④⑤⑥⑦-⑧/⑨-⑩-?
①熱電偶類型
[N]：K分度號|鎳鉻-鎳硅熱電偶
[P]：S分度號|鉑銠10-鉑熱電偶銠鉑熱電偶
[Q]：R分度號|鉑銠13-鉑熱電偶
②熱電偶對數
[省略]：單支式
[2]：雙支式
③安裝固定裝置
[1]：無固定裝置
[2]：固定螺紋（螺紋尺寸在?處標注）
[4]：固定法蘭 （法蘭標準、法蘭規格和法蘭材質要求，在?處標注）
④接線盒形式
[6]：防高溫強腐蝕接線盒場合
⑤熱偶外徑（單位：mm）
[0]：Ф16mm
[1]：Ф20mm
⑥常用保護管材料/保護管長期最高使用溫度
[7]：GH3039/1149℃(2100℉)，耐高溫、抗氧化性能好
⑦熱電偶特定用途及專用結構
[Q]：吹氣式結構
⑧熱電偶總長（單位：mm）

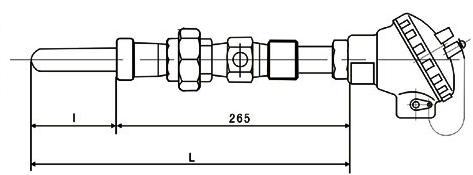

[***]：***（吹氣式熱電偶總長=吹氣式熱電偶插入深度+265mm）
⑨插入長度 mm
[***]：***
⑩熱電偶精度等級
[2]：II級精度/常規供貨
[1]：I級精度
?固定法蘭和非標準螺紋安裝補充說明
[螺紋要求]：螺紋尺寸及材質要求
[法蘭要求]：法蘭規格尺寸及法蘭材質要求
吹氣式熱電偶選型舉例
WRP-4617Q-1115/850-2-DN80 PN1.6/304
S型吹氣式熱電偶，固定法蘭安裝（DN80 PN1.6，法蘭材質304），大空腔接線盒，外徑φ20mm，外護管材質為GH3039，內裝鎧裝熱電偶芯子，總長為1115mm，插入深度為850mm，II級
WRN-2607Q-815/550-M33×2/316L
K型吹氣式熱電偶，M33×2螺紋安裝，大空腔接線盒，外護管材質為GH3039，外徑φ16mm，內裝鎧裝熱電偶芯子，總長為815mm，插入深度為550mm，II級
