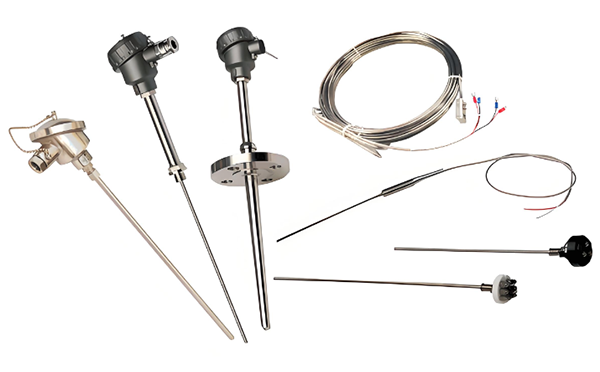

鎧裝熱電偶本體有金屬外鞘，可直接測量介質溫度或置于保護管內中作為測溫內芯元件，具有能彎曲、耐高壓、熱響應時間快和堅固耐用等優點，鎧裝熱電偶通常和顯示儀表、無紙記錄儀和調節器配套使用，測量各種生產過程中從0-1600℃范圍內的液體、蒸汽和氣體介質以及固體表面的溫度。
鎧裝熱電偶偶特點

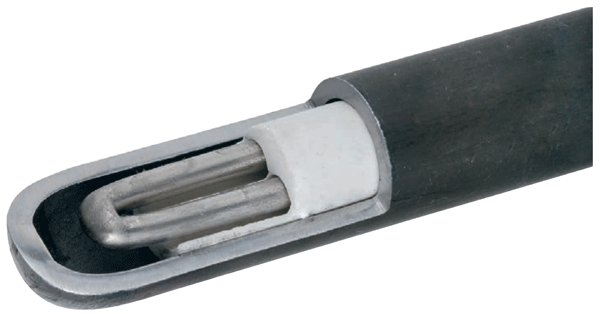

將熱電偶芯線和無機礦物質絕緣材料置于金屬套管內，經拉伸制成的可繞的堅實組合體成為鎧裝電纜(MI Cable)。由熱電偶絲做芯制成的鎧裝熱電偶電纜經過焊接形成測量端并裝配相關接線盒等工序而制成的熱電偶稱為鎧裝熱電偶。鎧裝熱電偶可根據需要制造成絕緣式、接地式和露端式。
1、如無特殊要求鎧裝熱電偶通常選用絕緣式，有較好的抗干擾性能
2、絕緣式鎧裝熱電偶熱響應速度比接殼式鎧裝熱電偶慢
3、絕緣式適用于外徑0.5-8mm的鎧裝熱電偶
1、接殼式鎧裝熱電偶熱響應速度較快
2、接殼式式鎧裝熱電偶不適合有電磁干擾的場合
3、0.8D＞H＞0.1D
1、絕緣分離式鎧裝熱電偶雙支獨立，檢測互不干擾
2、絕緣分離式鎧裝熱電偶不適合有電磁干擾的場合
3、A＞0.05D；0.8D＞W(wǎng)＞0.1D；1.5D＞B＞0.15D
1、變徑快速型鎧裝熱電偶既有較快熱響應速度，又有機械強度、剛度和使用壽命
2、可根據需要制作成接地式或絕緣式
3、0.8D＞H＞0.1D；變徑快速型適用于外徑2.0-8.0鎧裝熱電偶
云南昌暉儀表制造有限公司生產最小直徑為0.5mm絕緣式微細鎧裝熱電偶
◆最高工作溫度可達1700℃
◆堅固耐用型設計
◆響應時間短
◆結構緊湊
◆抗振動性好
◆卓越的長期穩定性
◆鎧裝熱電偶質量好，全球適用
鎧裝熱電偶響應時間
鎧裝熱電偶響應時間應不大于下表數據(單位：s)：
鎧裝熱電偶最高使用溫度
從鎧裝熱電偶生產工藝及技術來說，鎧裝熱電偶最高使用溫度與外徑、保護管材料和內部偶絲直徑有關，簡而言之就是越粗的鎧裝熱電偶使用溫度越高，使用壽命才會更長。下面列出不同分度號鎧裝熱電偶最高使用溫度，供用戶參考。
1、K型鎧裝熱電偶(保護管304材質)
常規Ф2.0mm的K型鎧裝熱電偶最高使用溫度600℃；Ф3.0-Ф8.0mm的K型鎧裝熱電偶最高使用溫度800℃
2、E型鎧裝熱電偶(保護管304材質)
常規Ф2.0mm的E型鎧裝熱電偶最高使用溫度500℃；Ф3.0-Ф8.0mm的E型鎧裝熱電偶最高使用溫度600℃
3、J型鎧裝熱電偶(保護管304材質)
常規Ф2.0mm的J型鎧裝熱電偶最高使用溫度400℃；Ф3.0-Ф5.0mm的K型鎧裝熱電偶最高使用溫度500℃；Ф6.0-Ф8.0mm的K型鎧裝熱電偶最高使用溫度600℃
4、T型鎧裝熱電偶(保護管304材質)
常規Ф2.0-Ф5.0mm的T型鎧裝熱電偶最高使用溫度250℃；Ф6.0-Ф8.0mm的T型鎧裝熱電偶最高使用溫度300℃
5、K型鎧裝熱電偶(保護管GH3030材質)
常規Ф6.0-Ф8.0mm的K型鎧裝熱電偶最高使用溫度1000℃
6、S型鎧裝熱電偶(保護管GH3030材質)
常規Ф6.0-Ф8.0mm的S型鎧裝熱電偶最高使用溫度1100℃
7、R型鎧裝熱電偶(保護管GH3030材質)
常規Ф6.0-Ф8.0mm的R型鎧裝熱電偶最高使用溫度1100℃
6、B型鎧裝熱電偶(保護管GH3030材質)
常規Ф6.0-Ф8.0mm的B型鎧裝熱電偶最高使用溫度1600℃

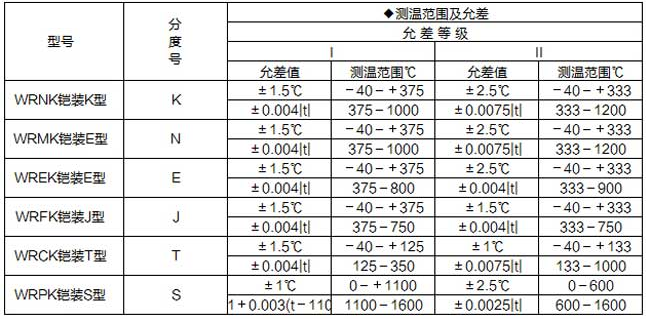

鎧裝熱電偶允差
鎧裝熱電偶材料結構形式
鎧裝熱電偶使用壽命
熱電偶的劣化是一個量變過程，對其定量很困難，將隨熱電偶的種類、直徑、使用溫度、氣氛、時間的不同而變化。熱電偶的使用壽命是指熱電偶劣化發展到超過允許誤差，甚至斷線不能使用的時間。
鎧裝熱電偶的使用壽命：由于鎧裝熱電偶有套管保護與外界環境隔絕，因此套管材質對鎧裝熱電偶的壽命影響很大，必須根據用途選擇熱電偶絲及金屬套管。當材質選定后，其壽命有隨著鎧裝熱電偶直徑的增大而增加。鎧裝熱電偶同裝配式熱電偶相比，雖有許多優點，但鎧裝熱電偶使用壽命往往低于裝配式熱電偶。
鎧裝熱電偶選型表
WR①②③-④⑤⑥⑦⑧⑨⑩-?-?
①鎧裝熱電偶類型
[N]：K分度號|鎳鉻-鎳硅
[E]：E分度號|鎳鉻-銅鎳
[F]：J分度號|鐵-銅鎳
[C]：T分度號|銅-銅鎳
[P]：S分度號|鉑銠10-鉑
[Q]：R分度號|鉑銠13-鉑
②熱電偶內部結構
[K]：鎧裝
③熱電偶對數
[1]：單支式|通常接線端子為2個
[2]：雙支式|通常接線端子為4個
④安裝固定裝置
[1]：無固定裝置
[2]：固定卡套螺紋/螺紋：M16×1.5
[3]：活動卡套螺紋/螺紋：M16×1.5
[4]：固定卡套法蘭
[5]：活動卡套法蘭
[X]：安裝方式按用戶要求定制
⑤接線盒形式
[1]：直接出線過渡+補償導線式
[3]：防水接線盒；國內常規供貨
[4]：隔爆接線盒 防爆鎧裝熱電偶隔爆等級通常為dⅡBT4或dⅡCT4
[5]：不銹鋼接線盒
[6]：手柄+補償導線+插頭
[X]：冷端結構定制
⑥鎧裝電纜部分結構
[A]：標準結構
[B]：兩層復合外護管結構
[C]：三層復合外護管結構
[X]：為解決惡劣工況測溫定制結構
⑦鎧裝熱電偶測量端形式
[1]：絕緣式(推薦使用)
[2]：接殼式
[3]：露頭式
[4]：變徑結構+絕緣式
[X]：測量端按定制生產
⑧鎧裝熱電偶保護管材質
[1]：國產304保護管鎧裝熱電偶芯；適用于K/E/J/T分度號；常規供貨(國內多數廠家使用這種材料)
[2]：美標316L保護管鎧裝熱電偶芯；適用于K/E/J/T分度號
[3]：國產0Cr25Ni20保護管鎧裝熱電偶芯；適用于K/E/J/T分度號
[7]：國產GH3039保護管鎧裝熱電偶芯
[8]：德國Inconcl鎳基合金外護管鎧裝電纜；適用于K/E/J/T/S/R/B分度號；產品質量與德國久茂鎧裝熱電偶相當
⑨鎧裝熱電偶直徑，單位：mm
[1]：Ф1mm
[2]：Ф2mm
[3]：Ф3mm
[4]：Ф4mm
[5]：Ф5mm
[6]：Ф6mm
[8]：Ф8mm
[9]：Ф0.5mm微細鎧裝熱電偶
[X]：外徑尺寸按定制生產
⑩鎧裝熱電偶精度等級
[1]：Ⅰ級精度；定制生產
[2]：Ⅱ級精度；常規供貨
?鎧裝熱電偶總長，單位：mm
[***]：數字
?補償導線長度，單位：mm
[省略]：無補償導線
[***]：數字；對接線盒形式(⑤代碼)為“1”和“6”對補償導線長度的補充
選型舉例
WRNK1-23A1161-1500
K分度號鎧裝偶，固定卡套螺紋M16×1.5，防水接線盒，鎧偶直徑為Ф6mm，鎧偶保護管材質為304，熱電偶工作端為絕緣型，精度等級為I級，長度1500mm
WRNK2-33A1852-2500
K分度號雙支鎧裝偶，活動卡套螺紋M16×1.5，防水接線盒，鎧偶直徑為Ф5mm，德國原裝進口鎧裝熱電偶電纜，熱電偶工作端為絕緣型，精度等級為II級，長度2500mm
WREK1-43A1182-3500
E分度號鎧裝偶，固定卡套法蘭，防水接線盒，鎧偶直徑為Ф8mm，鎧偶保護管材質為304，熱電偶工作端為絕緣型，精度等級為II級，長度3500mm
WRPK1-23A1782-3500
S分度號鎧裝偶，固定卡套螺紋M16×1.5，防水接線盒，鎧偶直徑為Ф8mm，鎧偶保護管材質為GH3039，鎧裝熱電偶工作端為絕緣型，精度等級為II級，長度3500mm
鎧裝熱電偶安裝固定裝置

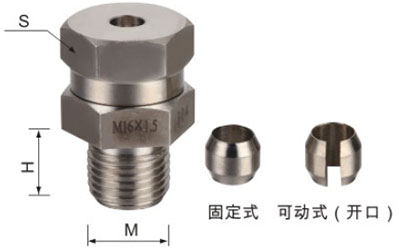

1、鎧裝熱電偶卡套螺紋接頭
M=M16×1.5；S=22mm；d=鎧裝熱電偶直徑mm
2、鎧裝熱電偶卡套法蘭盤
D=60mm;D0=42mm;D1=24mm;S=22mm;d0=Ф9mm
鎧裝熱電偶的配套儀表及安裝材料
◆補償導線
◆顯示控制儀、溫控器
◆溫度傳感器保護管
◆溫度變送器
◆熱電偶凸臺
