技術指標
安全級快拆熱電偶采用的鎧裝熱電偶測量端形式為絕緣式；分度號為T型，偶絲材料具有良好的抗腐蝕性，且在低溫段精度表現大大優于其他分度號的廉金屬熱電偶；對安全級快拆熱電偶偶絲的生產制造過程進行了嚴格控制，提高了偶絲的均勻性，從而降低了溫度梯度所引起的附加測量誤差，故測量精度高。
分度號：T型
測溫范圍：0-350℃
允差等級：Ⅰ級
接線盒防護等級：IP65
安全等級：1E
抗震類別：Ⅰ類

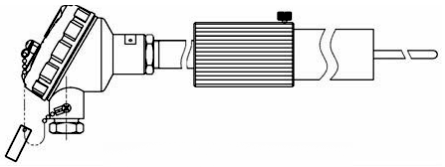

產品結構組成
安全級快拆熱電偶主要由熱電偶測溫組件、彈簧壓著式快卸結構、接線盒組件組成。
1、熱電偶測溫組件
熱電偶測溫組件主要由鎧裝熱電偶、冷端、補償導線三部分組成。其中鎧裝熱電偶分度號為T型，鎧裝熱電偶的保護管材料為316L，保護管內的絕緣物為高純度氧化鎂純度大于99.4％，壓實密度大于2500mg/cm2。
冷端部分密封材料使用低煙無鹵材料，能耐高溫、耐輻照、防潮、耐火、抗菌，且在環境條件下不會產生不利影響，有效保證了冷端的密封性。在結構設計上采用核級儀表測溫元件焊縫保護結構，有效地將冷端激光焊縫處的受力進行轉移，使產品在使用過程中更加可靠。
補償導線使用與T型鎧裝熱電偶絲引線材料一致的軟線，能有效地補償熱電偶冷端熱電勢的損失。
2、彈簧壓著式快卸結構
根據客戶使用要求，安全級快拆熱電偶設計了彈簧壓著快卸結構，由鎖緊蓋、彈簧、鎖緊螺釘、支撐管四部分組成。
安全級快拆熱電偶鎖緊蓋內壁上設有定位裝置，與支撐管的外壁上的螺旋槽匹配。當安裝安全級快拆熱電偶時，將鎖緊蓋旋轉一定角度即可使鎖緊蓋定位至鎖緊狀態，鎖緊蓋定位后，彈簧處于壓縮狀態，旋緊鎖緊螺釘，構成雙鎖緊結構，雙鎖緊結構的采用使安全級快拆熱電偶具有極佳的防松動、抗振動、抗地震性能。
3、接線盒
接線盒采用防水式不銹鋼接線盒，滿足IP65要求接線盒上有銘牌及應號牌，以表征儀表所屬設備。
產品制造及試驗
安全級快拆熱電偶的設計和制造依據核工業已采用的適宜的設計和制造規范進行，且通過了核級鑒定試驗。安全級快拆熱電偶按照相關要求對關鍵件、重要件做好標識，對特殊過程和關鍵過程的加工工藝進行評審，并根據規定，對安全級快拆熱電偶的可靠性、維修性、保障性、測試性、安全性和環境適應性進行六性分析。
安全級快拆熱電偶的安裝
安全級快拆熱電偶通過弧形套管后沿保護套管進入管道或設備內進行測量介質溫度，在更換、維護時能夠滿足快速拆裝的要求。
安全級快拆熱電偶可滿足的安裝環境為：保護管管徑：DN15；通過的直角拐彎數量≤2個。
安全級快拆熱電偶用于檢測核電廠安全級設備及環境的溫度參數，在地震等事故中，事故后能夠持續對核電廠安全級設備及環境的溫度測點實現檢測，非將信號遠傳至核電安全級系統進行監測。
