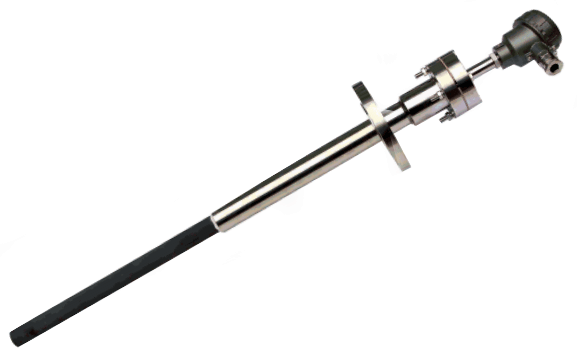

昌暉高爐熱風爐熱電偶特點
1、熱風爐熱電偶保護管具有耐高溫、耐氧化、耐硫化、耐磨、抗沖擊、抗腐蝕、抗熱震性、使用壽命長、價格適中。
2、熱風爐熱電偶能長期使用在≤1250℃溫度，整支產品具有抗震動結構設計，K型熱電偶測溫元件采用進口K型熱電偶絲材。
3、熱風爐熱電偶保護管(鐵鋁瓷T6,最大外徑時)參考使用壽命4-7個月。
4、熱風爐熱電偶分使用T6保護管時，測量端采用精密澆鑄的耐磨頭(長度300mm-500mm)，與尾部高溫不銹鋼焊接成長保護管；采用3YC52材質保護管時，保護管為整支3YC52管。
5、熱電偶內部結構設計綜合考慮鋼廠環境磷雜質對偶絲的污染，磷污染偶絲導致偶絲脆斷是鋼廠熱風爐熱地那偶損壞最根本和最普遍原因。大家可參閱《鋼廠熱風爐熱電偶鉑銠10-鉑偶絲脆斷原因分析》技術文章了解究竟。
6、熱風爐熱電偶處于1000-1300℃和熱壓力0.3-0.7MPa工況中，沒有防泄漏裝置熱風爐熱電偶保護管損壞情況下熱風爐內高溫氣流會通過熱電偶接線盒沖到熱風爐外面，對設備和人員造成安全隱患，處理熱風泄漏事故時造成熱風爐停車，會給工廠帶來不必要的損失！鋼廠選用這樣的熱風爐熱電偶不好用??！昌暉生產的熱風爐熱電偶后端設有密封法蘭和防泄漏裝置，在熱電偶保護管損壞情況下熱風仍密閉在熱電偶內，不會泄露到熱電偶外部，儀表工可等到熱風爐停車時才更換損壞的熱電偶，對提高工廠經濟效益十分有利。
7、日本YAMARI山里株式會社生產熱風爐熱電偶在國際鋼鐵行業口碑很好，YAMARI熱風爐熱電偶質量穩定、使用壽命很長，其關鍵技術在于采用的碳化硅管致密性、抗磨性能和耐腐蝕性能遠遠高于國產碳化硅，這也是制約國產熱風爐熱電偶延長使用壽命的瓶頸。昌暉儀表一直在持續進行延長熱風爐熱電偶使用壽命的技術創新，也希望用戶能多提寶貴意見。

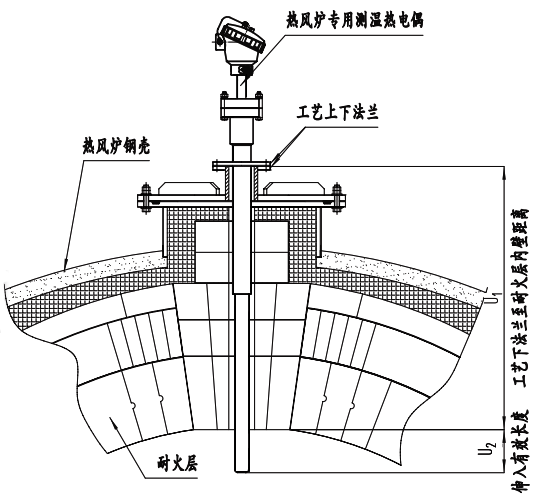

熱風爐熱電偶現場安裝示意圖
注意：上圖U2指熱風爐熱電偶深入熱風爐內的有效長度，這個長度很重要：深入有效長度太長測量的不是燃熱風爐內燒區的平均溫度
熱風爐熱電偶選型表
WR①T-②3③④RF-⑤/⑥-⑦-⑧-⑨
①熱電偶分度號
[N]：K型熱電偶(鎳鉻-鎳硅)
[P]：S型熱電偶(鉑銠10-鉑)
[Q]：R型熱電偶(鉑銠13-鉑)
[R]：B型熱電偶(鉑銠30-鉑銠6)
②安裝固定裝置
[2]：防泄漏結構+固定螺紋
[5]：防泄漏結構+固定法蘭
③保護管直徑
[1]：φ20(保護管為金屬管或非金屬管)
[2]：φ22(保護管為金屬陶瓷管T6)
[3]：φ25(保護管為非金屬管)
[4]：φ30(保護管為非金屬管)
[5]：φ35(保護管為非金屬管)
④保護管材質(保護管長期使用溫度、特性、在0-1300℃送風管中的使用壽命及偶絲回收率)
[A]：3YC52(長期使用溫度＜1250℃，耐沖擊/抗氧化強，壽命0-60天，偶絲回收率20%-80%)
[B]：GH3030(長期使用溫度＜1100℃，耐沖擊/抗氧化強，壽命0-30天，偶絲回收率20%-30%)
[C]：GH3039(長期使用溫度＜1100℃，耐沖擊/抗氧化強，壽命0-30天，偶絲回收率20%-30%)
[D]：金屬陶瓷T6(長期使用溫度＜1300℃，耐沖擊/抗氧化強，耐磨性好，壽命0-120天，偶絲回收率30%-80%)
[E]：再結晶碳化硅(長期使用溫度＜1200℃，耐沖擊一般/抗氧化強，致密性一般，壽命0-90天，偶絲回收率10%-50%)
[F]：進口碳化硅(長期使用溫度＜1200℃，耐沖擊一般/抗氧化強，致密性稍好，壽命0-130天，偶絲回收率10%-50%)
[G]：鈀合金(長期使用溫度＜1400℃，耐沖擊一般/抗氧化強，致密性較好，壽命150-240天，偶絲回收率90%)
⑤熱風爐熱電偶總長(L，單位mm)
[××]：熱風爐熱電偶總長=220mm+插入深度
⑥熱風爐熱電偶插入深度(l，單位mm)
[××]：熱風爐熱電偶插入深度=總長L-220mm
⑦熱電偶精度等級
[1]：熱電偶Ⅰ級精度
[2]：熱電偶Ⅱ級精度
⑧固定裝置材質
[A]：304材質
[B]：316材質
[C]：20#鋼
⑨固定裝置補充說明
[M27×2]：熱風爐熱電偶為螺紋安裝，螺紋M27×2
[M33×2]：熱風爐熱電偶為螺紋安裝，螺紋M33×2
[DN×PN]：法蘭公稱通徑和壓力等級
高爐熱風爐熱電偶結構尺寸

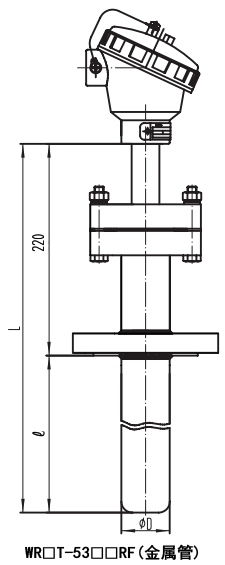

◆固定法蘭金屬管熱風爐熱電偶結構尺寸

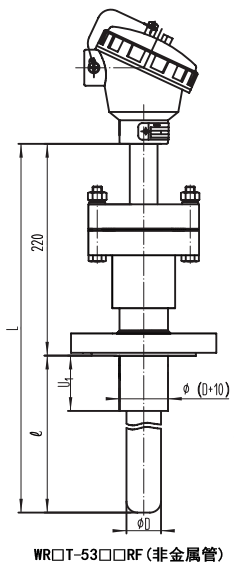

◆固定法蘭非金屬管熱風爐熱電偶結構尺寸

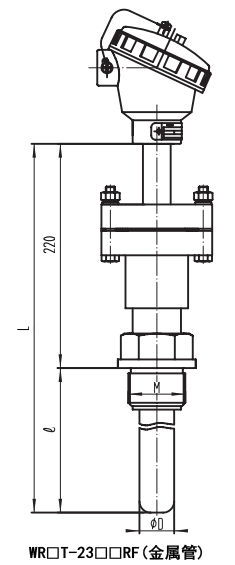

◆固定螺紋金屬管熱風爐熱電偶結構尺寸
◆固定螺紋非金屬管熱風爐熱電偶結構尺寸
熱風爐熱電偶訂貨須知
1、注明熱風爐熱電偶分度號、實際正常使用溫度和最高使用溫度范圍和使用工況的情熱電偶插入爐內的實際長度，以便熱風爐熱電偶生產廠工程師復核核您的選型是否正確。
2、熱風爐熱電偶保護管直徑、長度等，通常而言，使用溫度越高，盡量選用較大的熱電偶外徑(保護管壁厚一些)。
3、熱風爐熱電偶如有緊固件、法蘭裝置的，需要提供相關尺寸。
