頻率表技術參數
1、頻率表精度等級：0.5%精度
2、測量輸入
電壓：額定值A(chǔ)C100V、AC400V
過負荷：持續：1.2倍；瞬時：電壓2倍(10秒)
功耗 ：＜1VA
阻抗：＜300kΩ
3、頻率：50-60Hz±10%
4、電源：AC/DC80-270V
5、功耗：＜5VA

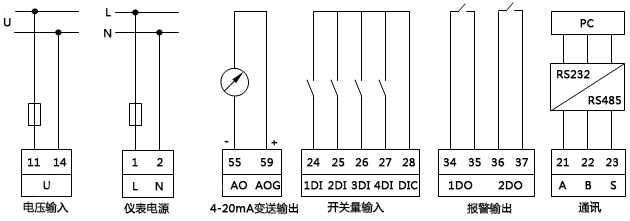

6、儀表輸出
數字量：RS485接口，Modbus-RTU協議
開關量：4路開關量輸入，干節點方式；2路開關量輸出，干節點繼電器
模擬量：1路4-20mA/0-20mA模擬量輸出
7、工作條件：環境溫度：-10～50℃，濕度≤93%,無腐蝕氣體場所，海拔≤2500米
8、絕緣電阻：≥100MΩ
9、結構：儀表外殼為白色ABS工程塑料；亞克力有機玻璃面板；按鍵數量4個，硅膠按鍵
10、顯示方式：1排4位數碼管顯示
11、外形及開孔尺寸
42方形-外形尺寸：120×120×75mm（高×寬×深）/開孔尺寸：108×108mm
80方形-外形尺寸：80×80×75mm（高×寬×深）/開孔尺寸：76×76mm
96方形-外形尺寸：96×96×75mm（高×寬×深）/開孔尺寸：88×88mm
72方形-外形尺寸：72×72×75mm（高×寬×深）/開孔尺寸：67×67mm
5槽形-外形尺寸：96×48×75mm（高×寬×深）/開孔尺寸：92×44mm

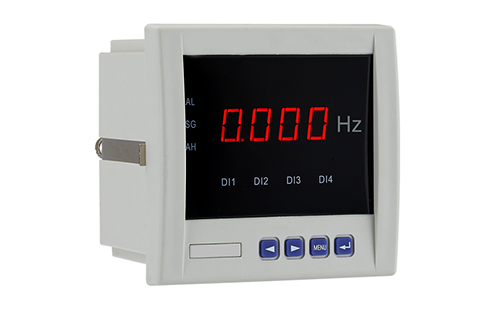

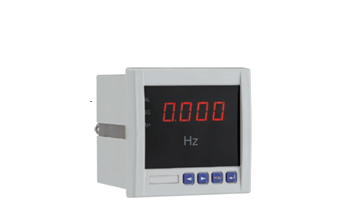

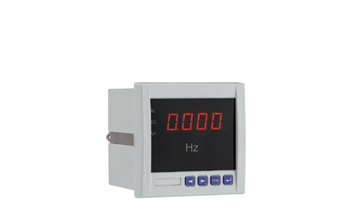

儀表面板
頻率表有五種外形尺寸供用戶選用：

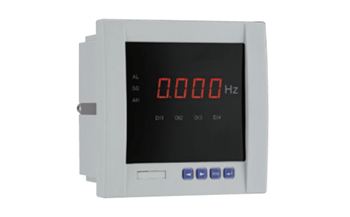

42方形頻率表（120×120mm）
型號：YR-GFF-2D1和YR-GFF-2K1

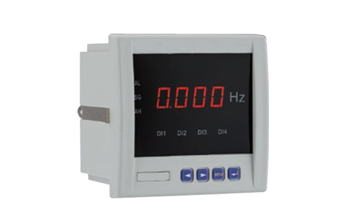

96方形頻率表（96×96mm）
型號：YR-GFF-9D1和YR-GFF-9K1
80方形頻率表（80×80mm）
型號：YR-GFF-3D1和YR-GFF-3K1
72方形頻率表（72×72mm）
型號：YR-GFF-AD1和YR-GFF-AK1
5槽形頻率表（96×48mm）
型號：YR-GFF-5D1和YR-GFF-5K1
頻率表型號、功能一覽表
|
型號 |
顯示 |
附加功能 |
|||
|
M:模擬量輸出 |
K:開關量輸入 |
J:報警輸出 |
C:RS485 |
||
|
YR-GFF-2L1 |
1排LED |
無 |
無 |
無 |
無 |
|
YR-GFF-2D1 |
標配1路 |
無 |
無 |
選配 |
|
|
YR-GFF-2K1 |
選配 |
選配4DI |
選配2DO |
選配 |
|
|
YR-GFF-3L1 |
1排LED |
無 |
無 |
無 |
無 |
|
YR-GFF-3D1 |
標配1路 |
無 |
無 |
選配 |
|
|
YR-GFF-3K1 |
選配 |
無 |
選配2DO |
選配 |
|
|
YR-GFF-9L1 |
1排LED |
無 |
無 |
無 |
無 |
|
YR-GFF-9D1 |
標配1路 |
無 |
無 |
選配 |
|
|
YR-GFF-9K1 |
選配1路 |
選配4DI |
選配2DO |
選配 |
|
|
YR-GFF-AL1 |
1排LED |
無 |
無 |
無 |
無 |
|
YR-GFF-AD1 |
標配1路 |
無 |
無 |
選配 |
|
|
YR-GFF-AK1 |
選配1路 |
無 |
選配2DO |
選配 |
|
|
YR-GFF-5L1 |
1排LED |
無 |
無 |
無 |
無 |
|
YR-GFF-5D1 |
標配1路 |
無 |
無 |
選配 |
|
|
YR-GFF-5K1 |
選配1路 |
無 |
選配2DO |
選配 |
|
頻率表選型
|
YR-GF①-②③④⑤-⑥ |
||
|
①代碼 |
功能 |
說明 |
|
F |
電壓頻率參數測量 |
|
|
②代碼 |
儀表外形 |
說明 |
|
2 |
42方形 |
外形尺寸：120×120×75mm；開孔尺寸：108×108mm |
|
3 |
80方形 |
外形尺寸：80×80×75mm；開孔尺寸：76×76mm |
|
5 |
5槽形 |
外形尺寸：96×48×75mm；開孔尺寸：92×44mm |
|
9 |
96方形 |
外形尺寸：96×96×75mm；開孔尺寸：88×88mm |
|
A |
72方形 |
外形尺寸：72×72×75mm；開孔尺寸：67×67mm |
|
③代碼 |
功能說明 |
說明 |
|
L |
顯示 |
無“⑥附加功能”選項 |
|
D |
顯示+1路變送輸出 |
僅“⑥附加功能”選項 “C”可選 |
|
K |
顯示+所有“附加功能” |
可編程序儀表，可復選所有“⑥附加功能”選項 |
|
④代碼 |
參數顯示個數 |
說明 |
|
1 |
顯示1個參數 |
標準出廠配置 |
|
⑤代碼 |
附加功能（復選項） |
說明 |
|
M |
1路4-20mA變送輸出（1AO） |
參閱P199“頻率表型號、功能一覽表” |
|
K |
4路開關量輸入（4DI） |
參閱P199“頻率表型號、功能一覽表” |
|
J |
2路報警輸出（2DO） |
參閱P199“頻率表型號、功能一覽表” |
|
C |
RS485通訊 |
參閱P199“頻率表型號、功能一覽表” |
|
⑥代碼 |
輸入信號類型 |
說明 |
|
1 |
AC 100V |
|
|
2 |
AC 400V |
|
頻率表經典型號
1、頻率顯示：YR-GFF-②L1-⑥
2、頻率顯示+1路變送輸出：YR-GFF-②D1M-⑥
3、頻率顯示+1路變送輸出+RS485：YR-GFF-②D1MC-⑥
4、頻率顯示+所有附加功能：YR-GFF-2K1⑤-⑥或YR-GFF-9K1⑤-⑥
