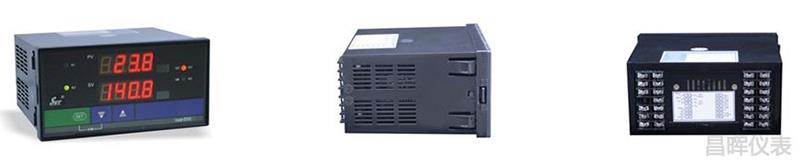

智能調節器 SWP-ND805

香港昌暉自整定智能調節器適用于壓力、流量、液位、PH值等單回路過程控制，調節器高精度、穩定可靠，可根據被控對象自整定PID控制參數。

智能調節器特點
1、智能調節器采用了多項國際先進技術，輸入采用數字校正及自校準技術，測量精度高，低溫漂和時漂引起的測量誤差。儀表采用了國內外進口元器件，并采用了多重保護和隔離設計，抗干擾能力強、可靠性高。
2、智能調節器采用經典PID控制算法，控制精度穩定，具備自整定功能，儀表輸出采用模塊化硬件結構設計，可通過更換不同的功能模塊實現多種控制方式。PID控制輸出可選4-20mA電流、0-5V、SSR驅動、單/三相SCR過零觸發和單相SCR移相觸發等多種方式，另有兩路報警輸出功能，還可選配變送輸出，或標準通訊接口(RS485或RS232C)。
3、手/自動無擾切換功能。手動切換至自動時，采用逼近法積算，并帶切換限幅功能，以實現手動/自動的平穩切換。

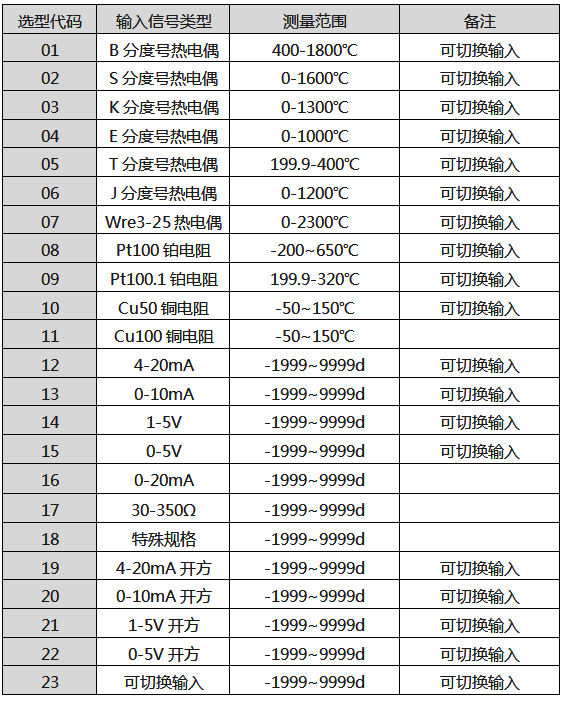

4、智能調節器具有多類型輸入功能，儀表調節器可以配接不同的輸入信號(熱電偶/熱電阻/線性電壓/線性電流/線性電阻)，大大減少了備表的數量。其適用范圍非常廣泛，可與各類傳感器、變送器配合使用，實現對溫度、壓力、液位、容量、力等物理量的測量顯示，并配合各種執行器對變頻器、電動調節閥門等進行PID調節和控制、報警控制。
5、智能調節器為高亮度雙數碼顯示，PV窗口顯示測量值，SV窗口顯示設定值或者控制輸出值，儀表顯示清晰直觀。
6、智能調節器還具有零點和滿度修正、冷端補償、數字濾波、傳感器故障處理、通訊接口、輸出限幅、開關量輸出等功能。
7、儀表精度0.5%；雙屏LED顯示(PV顯示測量值；SV顯示控制目標值或PID輸出百分值)。



智能調節器特殊技術參數
控制輸出方式：PWM輸出，可控硅觸發輸出，固態繼電器輸出，電壓/電流輸出
設定/顯示精度：±0.5%FS+1位數max。設定值與顯示值匹配，無相對誤差
智能調節器比例范圍：0.0%-100.0%(單位：0.1%)
積分(復位)時間：0-9,999s(單位：1s)
微分(比率)時間：0-9,999s(單位：1s)
控制周期：1、2、4、6、15、30、60、120、240s(單位：1s)
采樣周期：0.5s

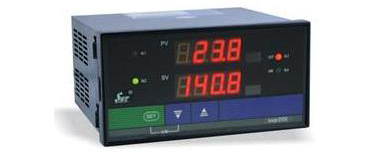

SWP-ND805儀表尺寸:160×80×140mm
SWP-ND805開孔尺寸:152×76mm
SWP-ND805儀表重量:400g

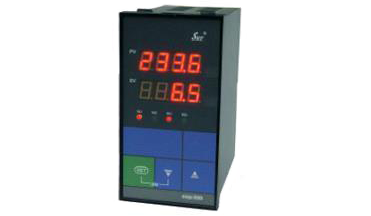

SWP-NS805儀表尺寸:80×160×140mm
SWP-NS805開孔尺寸:76×152mm
SWP-NS805儀表重量:400g

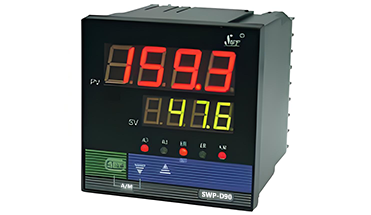

SWP-ND905儀表尺寸:96×96×140mm
SWP-ND905開孔尺寸:92×92mm
SWP-ND905儀表重量:400g

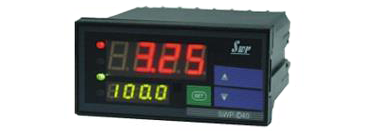

SWP-ND405儀表尺寸:96×48×140mm
SWP-ND405開孔尺寸:92×44mm
SWP-ND405儀表重量:240g

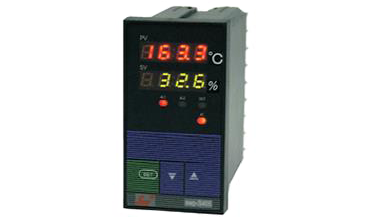

SWP-NS405儀表尺寸:48×96×140mm
SWP-NS405開孔尺寸:44×92mm
SWP-NS405儀表重量:240g

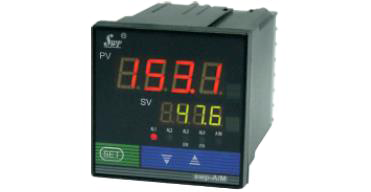

SWP-ND705儀表尺寸:72×72×110mm
SWP-ND705開孔尺寸:68×68mm
SWP-ND705儀表重量:240g

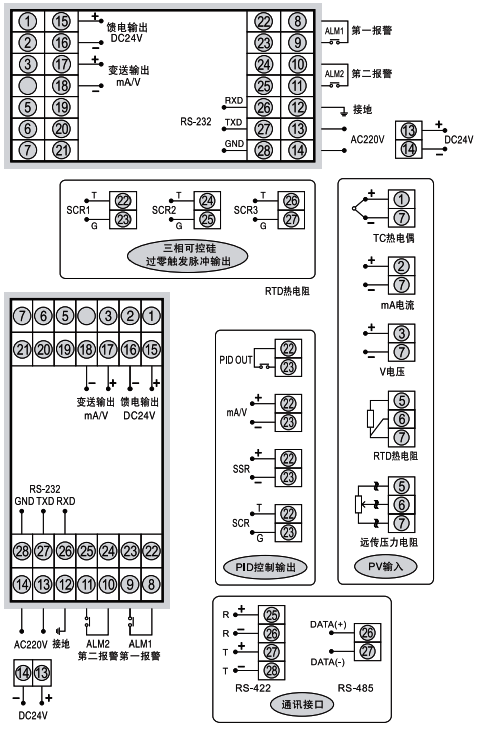

SWP-ND805橫式智能調節器接線圖

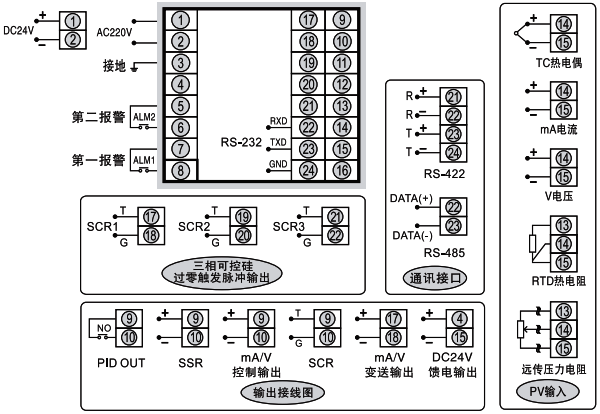

SWP-ND905方形智能調節器接線圖

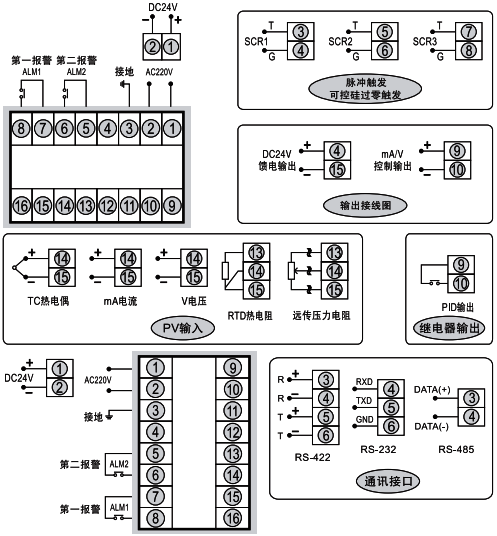

SWP-ND405橫式智能調節器接線圖

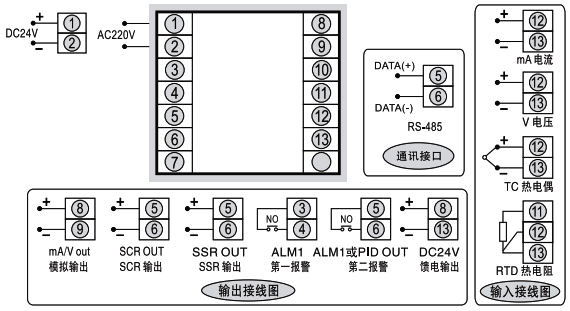

SWP-ND705方形智能調節器接線圖



SWP-ND105方形智能調節器接線圖



昌暉儀表制造有限公司是SWP系列智能調節器生產工廠，我們的無超調人工智能控制算法、控制效果、PID參數自整定和調節器質量在新一代高可靠性調節器中呈現，是您自動調節系統穩定可靠運行的保障，尤其是YR-GAD系列0.2%精度人工智能調節器達到歐美進口調節器一樣的控制效果和高可靠性，是過程控制和溫度控制的高性價比調節器。

SWP系列智能調節器選型表
