SWP-LED系列閥位控制調節器將單回路調節器和伺服放大器功能合二為一，不需要外加伺服放大器就可以直接驅動正反轉電動執行機構實現自動控制。
常用閥位控制調節器型號
SWP-ND825-010-12/23-HL-P
SWP-NS825-010-12/23-HL-P
SWP-ND825-810-12/23-HL-P
SWP-ND825-812-12/23-HL-P
SWP-NS825-812-12/23-HL-P
SWP-ND825-810-12/23-HL-P
SWP-ND925-010-12/23-HL-P
SWP-ND925-810-12/23-HL-P
SWP-ND925-812-12/23-HL-P
SWP-ND925-022-12/12-HL
主要特點
1、通過簡單快捷的參數設置，即可適配各種分度號，進一步提高了儀表的多用性與可靠性。
2、PID參數自整定。
3、同時輸入顯示測量信號PV及閥位反饋信號SV。可分別帶有一路閥位正反轉控制輸出(或模擬輸出)及一路模擬量變送輸出，可適用于各種測量控制場合。
4、自動跟隨內部設定值進行控制輸出。可實現手動無擾動切換。手動切換至自動時，采用逼近法積算，并帶切換限幅功能，以實現手動/自動的平穩切換。
5、儀表將單回路調節和伺服放大器功能合二為一，控制正反轉電動執行機構時不再需要外加伺服放大器。

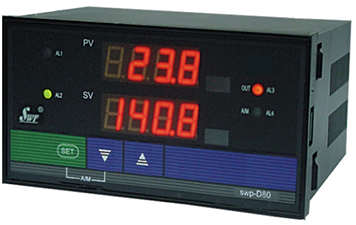

SWP-ND825儀表尺寸:160×80×140mm
SWP-ND825開孔尺寸:152×76mm
SWP-ND825儀表重量:400g

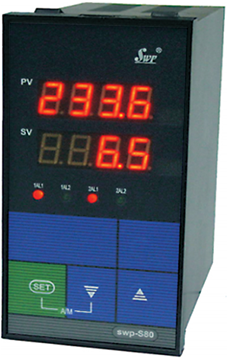

SWP-NS825儀表尺寸:80×160×140mm
SWP-NS825開孔尺寸:76×152mm
SWP-NS825儀表重量:400g
SWP-ND925儀表尺寸:96×96×140mm
SWP-ND925開孔尺寸:92×92mm
SWP-ND925儀表重量:400g
SWP-ND425儀表尺寸:96×48×140mm
SWP-ND425開孔尺寸:92×44mm
SWP-ND425儀表重量:240g
SWP-NS425儀表尺寸:48×96×140mm
SWP-NS425開孔尺寸:44×92mm
SWP-NS425儀表重量:240g
SWP-ND725儀表尺寸:72×72×110mm
SWP-ND725開孔尺寸:68×68mm
SWP-ND725儀表重量:240g

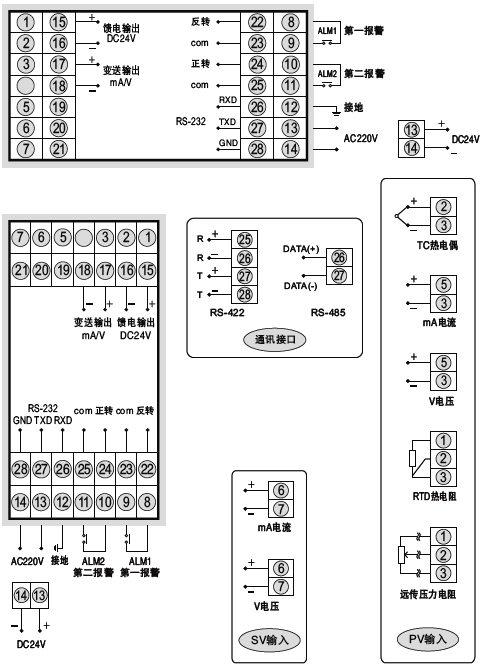

SWP-ND825閥位控制調節器接線圖

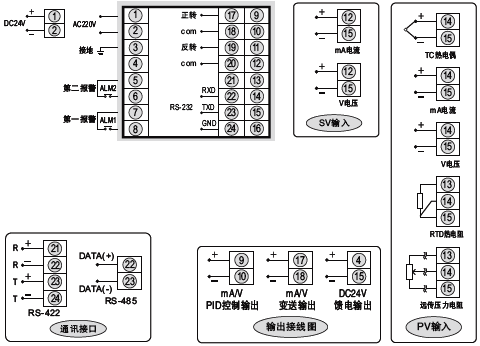

SWP-ND925閥位控制調節器接線圖

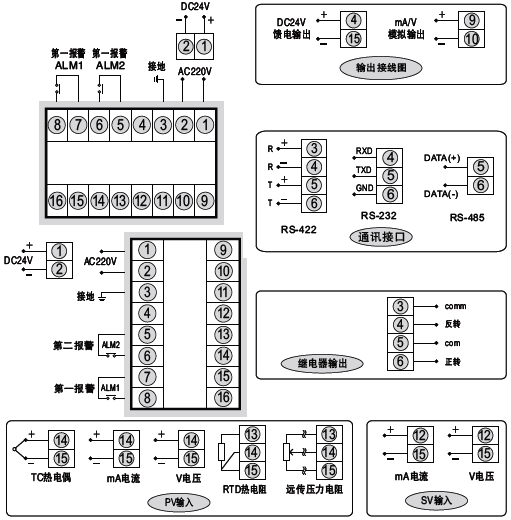

SWP-ND425閥位控制調節器接線圖

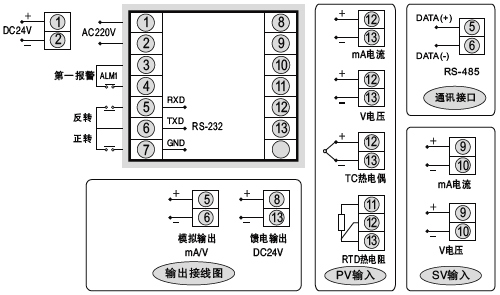

SWP-ND725閥位控制調節器接線圖

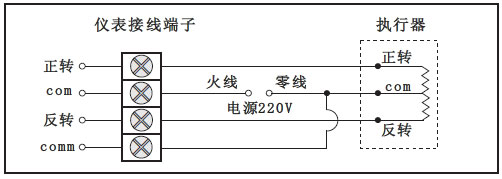

閥位控制調節器與電動執行機構連接
注意：將調節閥電動執行機構的零線與本儀表的comm端子短接，可吸收調節閥動作時對儀表造成的干擾信號，此線如不接，本儀表也可正常工作。
閥位控制調節器選型表
SWP-①②-③④⑤-⑥/⑦-⑧⑨-⑩-?-?
①外形特征
[ND4]：96×48mm
[NS4]：48×96mm
[ND7]：72×72mm
[ND8]：160×80mm
[NS8]：80×160mm
[ND9]：96×96mm

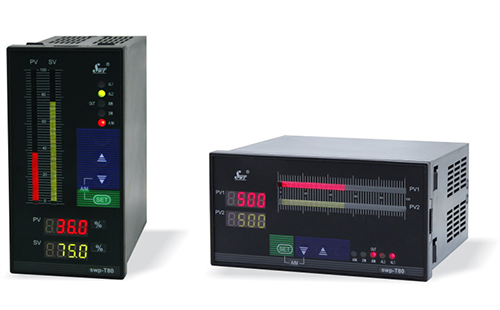

[NT8]：80×160mm豎式光柱閥位控制調節器
②控制作用
[25]：閥位正反轉PID控制
③通訊方式
[0]：無通訊
[2]：RS232
[3]：打印口
[4]：RS422
[8]：RS485
[9]：特殊規格，按用戶要求定制
④儀表PID控制輸出
[1]：正轉/反轉控制輸出(標準配置)
[2]：4-20mA控制輸出
⑤儀表變送輸出
[0]：無變送輸出(標準配置)
[2]：4-20mA變送輸出
[3]：0-10mA變送輸出
[4]：1-5V變送輸出
[5]：0-5V變送輸出
⑥PV(測量值)輸入信號類型
[××]：詳見“儀表輸入類型表”(18種輸入型號類型可自由切換)
⑦SV(閥位反饋)輸入類型
[12]：4-20mA
[13]：0-10mA
[14]：1-5V
[15]：0-5V
⑧第一報警輸出
[N]：無報警
[H]：上限報警(標準配置)
[L]：下限報警
⑨第二報警輸出
[N]：無報警
[H]：上限報警
[L]：下限報警(標準配置)
[G]：偏差內報警
[A]：偏差外報警
[D]：LBA報警
⑩饋電輸出
[N]：無饋電
[P]：DC24V饋電輸出(給兩線制4-20mA變送器供電)
?儀表電源
[省略]：AC220V供電
[T]：85-260V開關電源供電
[W]：DC24V開關電源供電
?光柱儀表外形(僅光柱儀表有此選項)
[省略]：80×160mm豎式儀表
[X]：160×80mm橫式儀表

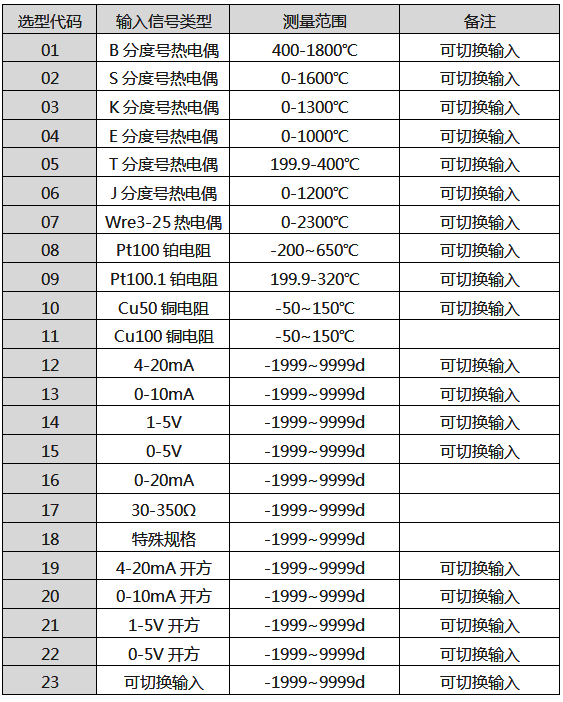

輸入信號類型
