SWP-202IC模塊特點
1、SWP-202IC內部采用微處理進行數學運算，可對各種非線性輸入信號進行精度極高的線性矯正

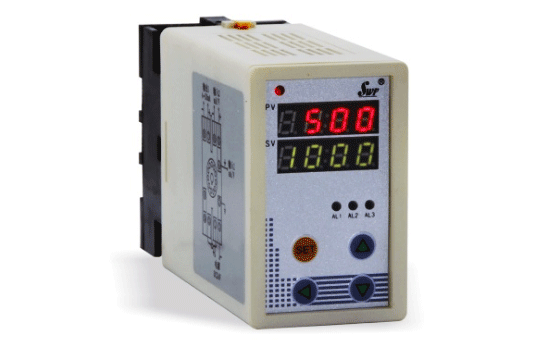

2、配用SWP20SH顯示模塊，SWP-202IC可將輸入信號所對應的測量值以數字方式直觀的顯示出來
3、SWP-202IC可選交直流兩種電源，變送輸出與主機隔離，有1-5V或4-20mA輸出信號的選擇功能和斷線保護功能
4、每一路輸入對應一路1-5V或4-20mA輸出
5、交流供電方式，抗干擾能力強
SWP-202IC雙路電流電壓轉換模塊選型表
SWP-20 ①②-③/④-⑤⑥-⑦-⑧-⑨
①輸入通道
[2]：雙路信號輸入
②模塊功能
[IC]：電壓/電流轉換
③第1路輸入信號
[12]：4-20mA
[13]：0-10mA
[14]：1-5V
[15]：0-5V
[16]：0-20mA
[17]：30-350Ω
[18]：特殊信號輸入
[19]：4-20mA開方
[20]：0-10mA開方
[21]：1-5V開方
[22]：0-5V開方
[24]：頻率(0-5kHz范圍)
④第2路輸入信號
[12]：4-20mA
[13]：0-10mA
[14]：1-5V
[15]：0-5V
[16]：0-20mA
[17]：30-350Ω
[18]：特殊信號輸入
[19]：4-20mA開方
[20]：0-10mA開方
[21]：1-5V開方
[22]：0-5V開方
[24]：頻率(0-5kHz范圍)
⑤第1路輸出方式(對應第1路輸入信號)
[1]：1-5V
[2]：4-20mA
[6]：特殊規格輸出
⑥第二路輸出方式(對應第2路輸入信號)
[1]：第二路輸出為1-5V
[2]：第二路輸出為4-20mA
[6]：第二路輸出為特殊規格
⑦輸出兩路隔離
[A]：輸出兩路隔離
⑧供電方式
[省略]：供電
[W]：DC24V供電
[T]：AC90-260V(開關電源)
⑨帶顯示模塊和按鍵
[省略]：標準配置
[D]：帶顯示和按鍵(用戶可通過顯示模塊和按鍵修改參數)
常用型號舉例
例1：SWP-202IC-12/12-22-A
例2：SWP-202IC-12/12-21-A
例3：SWP-202IC-13/12-21-A
例4：SWP-202IC-12/18-22-A
例5：SWP-202IC-12/12-25-A
例6：SWP-201IC-18/12-21-A

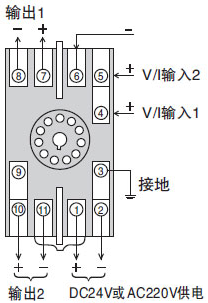

SWP-202IC電流電壓轉換模塊接線圖
