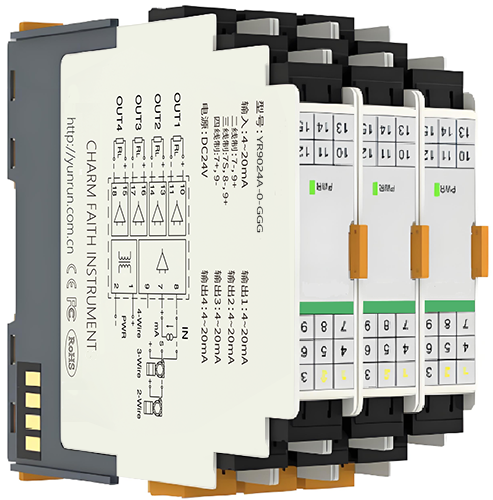

YR9024A一入四出(一入三出)信號隔離器其功能為將一路電流(mA)或電壓(mV)輸入信號分成四路相同或不同的電流、電壓信號，實現不同設備同時采集控制，儀表電源為DC24V。
一入四出信號隔離器特點
1、電源指示
2、易連接，低功耗，高可靠性，高穩定性，長壽命
3、外形小巧，厚度僅18.3mm

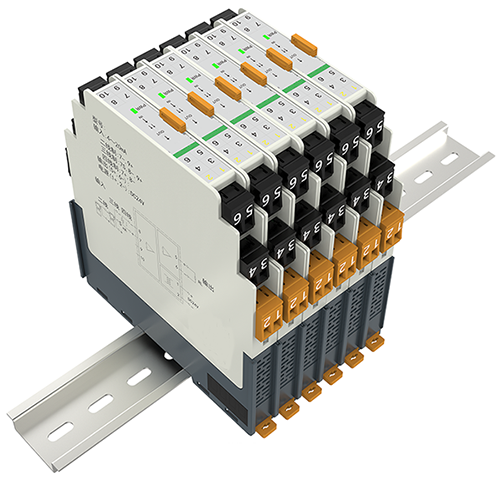

4、DIN導軌安裝，拔插式端子
5、輸入/輸出/電源通道間全隔離器
6、在溫度漂移、長期穩定性、可靠性、抗干擾、低溫度漂移、低功耗、高隔離強度等八個方面性能指標達到或超過進口信號隔離器技術水平一入四出信號隔離器特點
一入四出信號隔離器技術參數
輸入信號：輸入1路4-20mA(或其他電流、電壓信號)
輸出信號：輸出4路4-20mA(或其他信號，需要定制生產才能實現)
電源：DC24V±10%
精度：電流、電壓：＜0.1%F.S
輸入阻抗：電壓型≥100kΩ，電流型≤100Ω
電源指示：PWR：電源指示燈(紅色)
波紋：＜10mVrms
溫度漂移：＜50ppm/K的測量值/100Ω負載
溫度系數：0.0050F.S/℃
絕緣強度：輸入、輸出和電源之間 AC1500V/分鐘
負載電阻：250-750Ω
響應時間：＜0.05s(0-90%)
電磁兼容：符合GB/T 18268工業設備應用要求(等同IEC61326-1)
集中供電：可集中供電
絕緣電阻：輸入、輸出和電源之間，100MΩ(DC500V)
消耗功率：＜2.0W
工作溫度：-25-85℃(可正常工作在高溫環境中)
濕度：＜95%RH
外殼材料：新開模PC+ABS阻燃外殼結構件
外形尺寸：厚18.3×寬113×高121mm(超薄)
重量：約200克
質保期：工業級60個月/軍品級8年
一入四出信號隔離器選型表
YR9024A-①-②③④⑤
①輸入信號類型
[0]：4-20mA輸入，輸入阻抗≤100kΩ
[1]：0-75mV，輸入阻抗≥100kΩ 可以用作直流電流變送器
[2]：0-5V，輸入阻抗≥100kΩ
[3]：0-10V，輸入阻抗≥100kΩ
[4]：0-250V，輸入阻抗≥100kΩ
[5]：0-10mA，輸入阻抗≤100Ω
[6]：0-20mA，輸入阻抗≤100Ω
②第一路輸出信號(1-4路輸出信號必須相同)
[G]：OUT1為4-20mA輸出，輸出阻抗≤500Ω
[A]：OUT1為0-5V輸出，輸出阻抗≥10kΩ
[B]：OUT1為0-10V輸出，輸出阻抗≥10kΩ
[D]：OUT1為1-5V輸出，輸出阻抗≥10kΩ
[E]：OUT1為0-10mA輸出，輸出阻抗≤1kΩ
[F]：OUT1為0-20mA輸出，輸出阻抗≤500Ω
③第二路輸出信號(1-4路輸出信號必須相同)
[G]：OUT2為4-20mA輸出，輸出阻抗≤500Ω
[A]：OUT2為0-5V輸出，輸出阻抗≥10kΩ
[B]：OUT2為0-10V輸出，輸出阻抗≥10kΩ
[D]：OUT2為1-5V輸出，輸出阻抗≥10kΩ
[E]：OUT2為0-10mA輸出，輸出阻抗≤1kΩ
[F]：OUT2為10-20mA輸出，輸出阻抗≤500Ω
④第三路輸出信號(1-4路輸出信號必須相同)
[G]：OUT3為4-20mA輸出，輸出阻抗≤500Ω
[A]：OUT30-5V輸出，輸出阻抗≥10kΩ
[B]：OUT3為0-10V輸出，輸出阻抗≥10kΩ
[D]：OUT3為1-5V輸出，輸出阻抗≥10kΩ
[E]：OUT3為10-10mA輸出，輸出阻抗≤1kΩ
[F]：OUT3為10-20mA輸出，輸出阻抗≤500Ω
⑤第四路輸出信號(1-4路輸出信號必須相同)
[N]：無第四路輸入(隔離器功能為一入三出)
[G]：OUT4為4-20mA輸出，輸出阻抗≤500Ω
[A]：OUT4為0-5V輸出，輸出阻抗≥10kΩ
[B]：OUT4為0-10V輸出，輸出阻抗≥10kΩ
[D]：OUT4為1-5V輸出，輸出阻抗≥10kΩ
[E]：OUT4為0-10mA輸出，輸出阻抗≤1kΩ
[F]：OUT4為10-20mA輸出，輸出阻抗≤500Ω
⑥浪涌保護功能
[N]：一入四出信號隔離器不帶浪涌保護功能
選型舉例
①訂貨型號：YR9024A-0-GGGG-N
0.1%精度，一路4-20mA輸入，四路4-20mA輸出，DC24V供電信號隔離器，一入四出信號隔離器
②訂貨型號：YR9024A-0-GGGN-N
0.1%精度，一路4-20mA輸入，三路4-20mA輸出，DC24V供電信號隔離器，一入三出信號隔離器
③訂貨型號：YR9024A-0-GGGG-LP
0.1%精度，一路4-20mA輸入，四路4-20mA輸出，DC24V供電信號隔離器，一入四出信號隔離器，輸入帶浪涌保護
④訂貨型號：YR9024A-0-GGGN-LP
0.1%精度，一路4-20mA輸入，三路4-20mA輸出，DC24V供電信號隔離器，一入三出信號隔離器，輸入帶浪涌保護

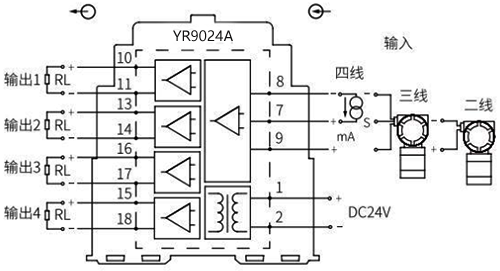

YR9024A一入四出信號隔離器接線圖
1臺一入四出信號隔離器YR9024A-0-GGGG-N可替代4臺一入一出YR9034A-0-GNNN-N或2臺一入二出信號隔離器YR9034A-0-GGNN-N，在使用中省成本、省空間和減少配線，由于產品高穩定性、高可靠性和低功耗性能優越，在各種復雜環境中均可密集安裝和長期無故障運行，是DCS系統、PLC系統和過程控制信號分配調理的極佳選擇！
一入四出信號隔離器YR9024A-0-GGGG-N屬于有源信號隔離器，如果你需要四入四出無源信號隔離器，昌暉儀表也有生產。
