SWP8034信號隔離器特點
◆“電源-輸入-輸出”三者間采用高效磁隔離技術隔離，對高、低頻干擾能進行有效的抑制，在強輻射環境中亦能可靠應用。
◆ 信號隔離器使用進口名牌電子元器件，采用SMT工藝生產，使產品長期運行可靠性、穩定性和精確度更勝一籌。
◆ 小型化卡裝式DIN導軌結構設計。
◆ 極高的穩定性，確保準確度多年不變。
◆ 輸入過流保護功能。
◆ 隔離器帶輸出信號零點和滿度調整
◆ 隔離器帶電源指示燈。
注意

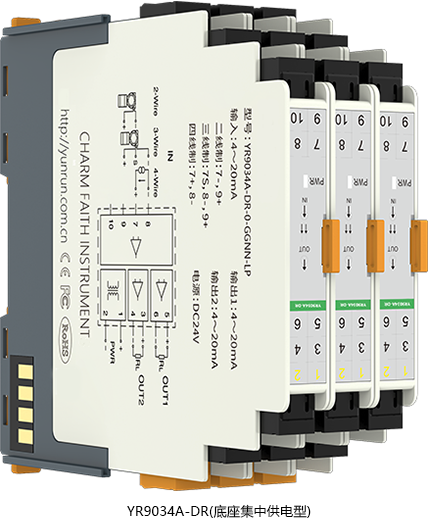

SWP8034一入二出信號隔離器因技術升級已經停產，工廠已經推出0.1%精度高性能產品替代本產品，替代型號為YR9034A-0-GGNN-N，下面是YR9034A-0-GG-N的實物圖片，產品選型請移步http://www.xzycr.cn/product/250.html進行。
SWP8034信號隔離器技術指標
◆ 輸入信號：一路4-20mA
◆ 輸出信號：路1-5V或4-20mA（儀表內部輸出端可轉換1-5V/4-20mA）
◆ 電源：DC24V±10% （如需要AC220V供電，請與昌暉儀表協議供貨）
◆ 精度：±0.2%F.S
◆ 線性：±0.1%F.S
◆ 負載電阻：250-750Ω
◆ 溫度系數：＜100ppm/℃
◆ 響應時間：＜0.1S（0-9%）
◆ 絕緣強度：輸入、輸出和電源之間，AC1500V/1分鐘
◆ 絕緣電阻：輸入、輸出和電源之間，100MΩ（DC500V）
◆ 消耗功率：3.0W
◆ 工作溫度：0-40℃，濕度＜95%RH

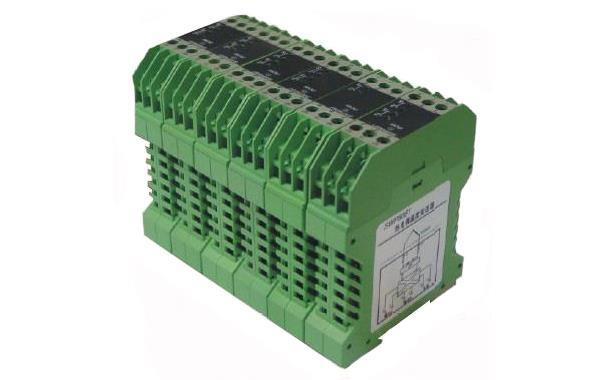

SWP8034信號隔離器外形
SWP8034信號隔離器的使用與維修
1、SWP8034信號隔離器的輸出信號出廠時為4-20mA，如用戶需要1-5V時，可打開機殼，將小型撥動開關(K1、K2、K4接通，K3斷開)即可；(K1、K3接通，K2、K4斷開)為4-20mADC。
2、SWP8034信號隔離器使用前需經校驗，確信儀表正常后，方可投入系統應用。注意輸出為1-5VDC時內阻≥250KΩ，4-20mADC時內阻為250-750Ω。
3、SWP8034信號隔離器在正常應用時，無需特殊維修工作，只需定期檢查。
4、SWP8034信號隔離器工作不正常時，要對儀表進維修。維修時只需檢查：供電電源是否為24VDC，隔離器電源電壓是否為18.5-28.5VDC，輸出4-20mA和1-5V的轉換開關是否撥對等，否則請寄回昌暉儀表制造有限公司修理。
國內眾多公司多年來執行技術內涵發展策略，使產品性能愈加穩定，精度更高，消耗功率日趨降低，產品體積小，熱量低，適合高密度安裝。國內知名信號隔離器生產商型號舉例如下信號隔離器生產廠家名稱
一入二出信號隔離器型號
昌暉儀表：YR9034A-0-GGNN-N（0871-65127691）
南京優倍電器有限公司：NPGL-C111D（025-84459479/84519256(FAX)）
南京帕羅肯科技有限公司：PR-112-7GG-D （025-51871165/51871175(FAX)）
北京維盛新儀科技有限公司：WS15242B（010-62057039/62077342(FAX)）
北京平和創業科技發展有限公司：PH2076（010-64848326/64848237(FAX)）
