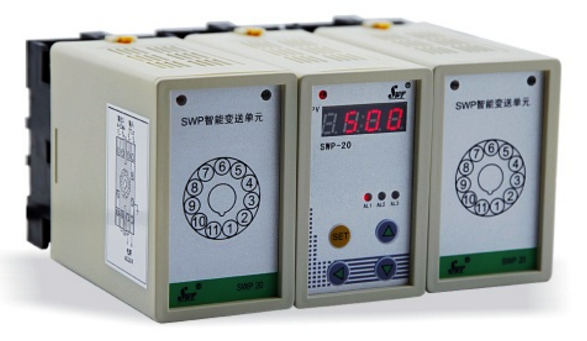

SWP-201-AI-50-22-B或SWP-201-AI-50-20-B單相交流電流變送器是一種小型化插裝式結構的轉換模塊。它將交流互感器0-5A(或0-1A)輸出信號轉換成為與之成比例的隔離的1-5V或4-20mADC輸出，昌暉儀表單相電流變送器在精度、抗干擾性能、長期運行高可靠性和穩定性與進口電流變送器一致，價格僅為進口電流變送器的三分之一。
SWP-201-AI 智能交流電流變送器特點
1、電流變送器全部采用進口高品質電子元件、抗干擾電路設計生產。內部采用微處理進行數學運算，可對0-5A(或0-1A)輸入信號進行精度極高的線性矯正。
2、配用SWP20SH顯示模塊，可將輸入信號所對應的測量值以數字方式直觀的顯示出來。
3、可選交直流兩種電源，常規為AC220V供電。
4、智能電流變送器的輸出、主機、輸入、輸出和輸出之間隔離，具有1-5V或4-20mA輸出信號的選擇功能（通過交流電流變送器內部撥盤開關選擇）和抗強干擾性能。
5、每一路輸入對應兩路1-5VDC或4-20mADC輸出。
6、DIN35導軌安裝。
7、交流電流變送器可帶串行通信輸出，各種帶串行輸入/輸出的設備進行雙向通信，組成網絡控制系統。
SWP-201-AI 交流電流變送器參數及接線圖
|
型號 |
香港昌暉SWP-201-AI交流電流變送器 |
|
輸入信號 |
交流互感器0-5A輸入 |
|
特性 |
參數設定:由SWP20PCA編程器進行設定 |
|

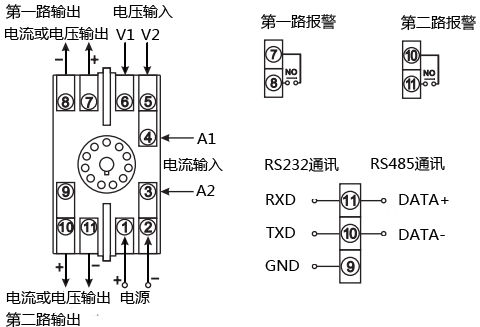

接 線 圖 |
SWP-201-AI接線圖 |
|
|
常用型號舉例
例1：SWP-201-AI-50-20-B
例2：SWP-201-AI-50-22-A輸出與輸出隔離
例3：SWP-201-AI-50-22-B
例4：SWP-201-AI-50-25-B帶通訊
例5：SWP-201-AI-10-20-B
例6：SWP-201-AI-10-22-A輸出與輸出隔離
例7：SWP-201-AI-10-22-B
例8：SWP-201-AI-10-25-B帶通訊
SWP-201-AI電流變送器選型表詳見 http://www.xzycr.cn/product/1936.html

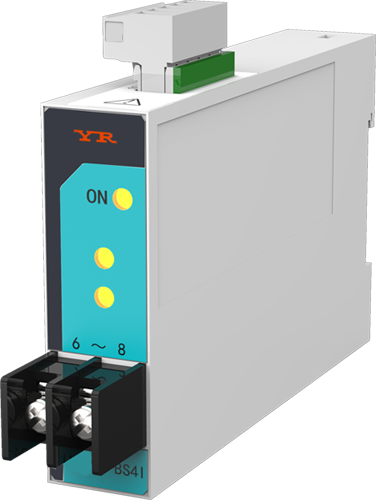

昌暉儀表還生產一種超薄的YR-BS4I電流變送器，如需要請移步http://www.xzycr.cn/product/1265.html，產品是這個樣子的，歡迎大家致電0871-65127691了解交流電流變送器選型和交流電流變送器價格，我們高穩定性產品能讓使用者放心。
