什么是絕壓？
絕對真空下的壓力叫做絕對零壓，以絕對零壓為基準表示的壓力叫絕對壓力，即絕壓。絕對壓力（絕壓）是介質（液體、氣體、蒸汽）所處空間的所有壓力。在容器中介質的絕對壓力，可高于外界的大氣壓力也可等于或低于外界的大氣壓力。
大氣壓即地球表面上的空氣中因重力而產生的壓力。它與所處的海拔高度、緯度及氣象狀況有關。
1個標準大氣壓強≈101kPa≈0.1MPa1標準大氣壓=760mm汞柱=76cm汞柱=1.01325×10^5Pa=10.336m水柱。1標準大氣壓=101325 N/m2。（在計算中通常為 1標準大氣壓=1.01×10^5 N/m2)。

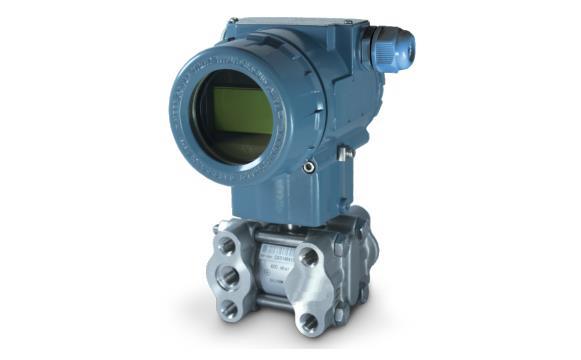

單晶硅絕對壓力變送器特點
1、中心傳感單元采用全球領先高精度硅技術，鉑金級精度(YR-ER103-A：±0.05%；YR-ER103-B：±0.075%；YR-ER103-C：±0.1%)
2、單晶硅絕壓變送器YR-ER103為專利雙過載保護膜片設計
3、單晶硅絕壓變送器優異的靜壓性能，遠非同場合電容式產品所能媲比，靜壓誤差最優可控制在±0.05%/10MPa以內
4、單晶硅絕壓變送器最高100:1的量程比調節
5、單晶硅絕壓變送器電磁兼容性(EMC)符合GB/T 18268.1-2008
6、極高穩定性、可靠性和極低溫度漂移，絕對壓力變送器零點、精和重復性度多年不變，長期運行免維護
7、三種報警電流輸出模式用戶可選擇
8、絕對壓力變送器可自由編程組態，總線標準4-20mA/HART輸出
單晶硅絕壓變送器性能規格
◆ 調量程的參考精度（包括從零點開始的線性、回差和重復性）
①YR-ER103-A 精度：0.05%；YR-ER103-B 精度：0.05%；YR-ER103-C 精度：0.1%
②若TD＞10(TD=最大量程÷調節量程)，則為：YR-ER101-A為±(0.005×TD)%，YR-ER101-B為±(0.0075×TD)%，YR-ER101-C精度為±(0.01×TD)%
◆ 環境溫度影響
①-20～+65℃時總影響量為：YR-ER103-A為±(0.075×TD+0.025)%×Span；每10℃之間±0.04%×Span(TD=1時)，YR-ER103-B/C為±(0.15×TD+0.05)%×Span；每10℃之間±0.08%×Span(TD=1時)
②-40～-20℃時總影響量為：YR-ER103-A為±(0.1×TD+0.025)%×Span；YR-ER103-B/C為±(0.2×TD+0.05)%×Span
◆ 過范圍影響：YR-ER103-A為±0.05%×Span；YR-ER103-B/C為±0.075%×Span
◆ 穩定性：±0.1%×Span/3年
◆ 電源影響：±0.001%/10V(12-42VDC)，可忽略不計
單晶硅絕壓變送器功能規格
◆ 高精度絕對壓力變送器YR-ER103-A量程和范圍

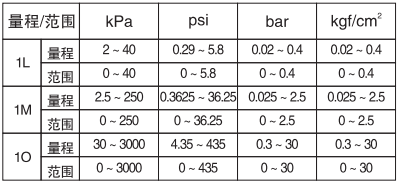

◆ 絕對壓力變送器YR-ER103-B/C量程和范圍
◆ 量程限：量程的上下限范圍內，可以任意調整。建議選擇量程比盡可能低的量程代碼，以優化性能特征
◆ 零點設置：零點和量程可以調節到上面表中測量范圍內的任何值，只要：標定量程≥最小量程
◆ 安裝位置影響：與YR-ER103單晶硅絕對壓力變送器膜片面平行方向的安裝位置變化不會造成零漂影響，若安裝位置與膜片面超過90°的變化，會發生＜0.4kPa范圍內的零位影響，可以通過調節調零校正。無量程影響
◆ 輸出：二線制，4-20mADC HART輸出，數字通訊，HART協議加載在4-20mADC信號上；輸出信號極限：Imin=3.9mA，Imax=20.5mA
◆ 報警電流：低報模式（最?。?.7mA；高報模式（最大)：21mA；不報模式（保持）：保持故障前的有效電流值；報警電流標準設置：高報模式
◆ 響應時間：放大器部件阻尼常數為0.1s；傳感器時間常數為0.1-1.6s，取決于量程及量程比?？烧{時間常數為0.1-60s
◆ 預熱時間：＜15s
◆ 環境溫度：40～+85℃；帶液晶顯示、氟橡膠密封圈時-40～+65℃
◆ 儲存溫度/運輸溫度：-50～+85℃；帶液晶顯示時-40～+85℃
◆ 防爆性能：NEPSI隔爆許可：ExdⅡCT6；NEPSI本安許可：ExiaⅡCT4；允許使用溫度為-40～+65℃

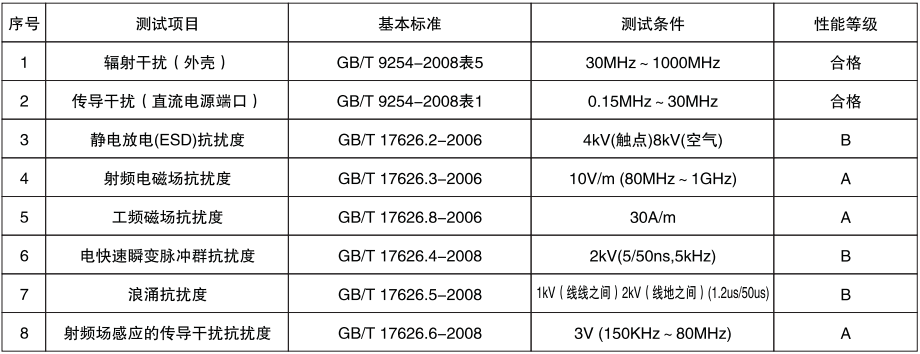

◆ 電磁兼容性（EMC）
高精度單晶硅絕壓變送器安裝
◆ 電源及負載條件：電源電壓為DC24V，R≤(Us-12)/Imax kΩ，其中Imax=23mA；最大電源電壓：42VDC，最小電源電壓：12VDC,15VDC(背光液晶顯示)；數字通訊負載范圍：250-600Ω
◆ 電氣連接：M20×1.5電纜密封扣，接線端子適用于0.5-2.5mm2的導線
◆ 過程連接：過程連接法蘭的端面有NPT1/4和UNF7/16英寸的內螺紋
單晶硅絕壓變送器物理規格
◆ 材質：測量膜盒：不銹鋼316L；膜片：不銹鋼316L、哈氏合金C
◆ 過程連接：不銹鋼316
◆ 填充液：硅油、氟油
◆ 絕對壓力變送器外殼：鋁合金材質、外表噴涂環氧樹脂
◆ 外殼密封圈：丁晴橡膠(NBR)
◆ 銘牌：不銹鋼304
◆ 單晶硅絕對壓力變送器重量：1.6kg(無液晶顯示、安裝支架、過程連接)
◆ 外殼防護等級：IP67
單晶硅絕壓變送器外形尺寸

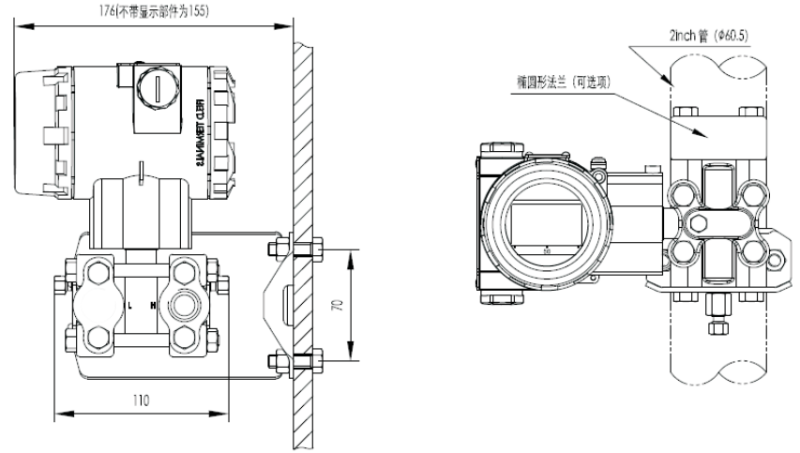

水平配管連接形式（側面） 水平配管連接形式（正面）
墻面連接形式 垂直配管連接形式
絕對壓力變送器過程連接

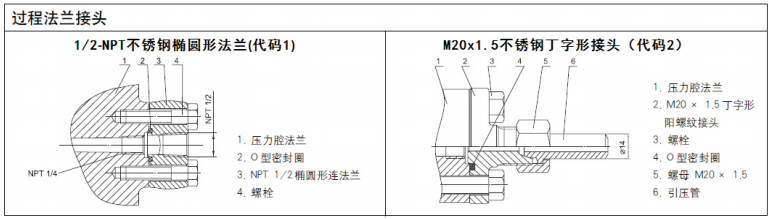

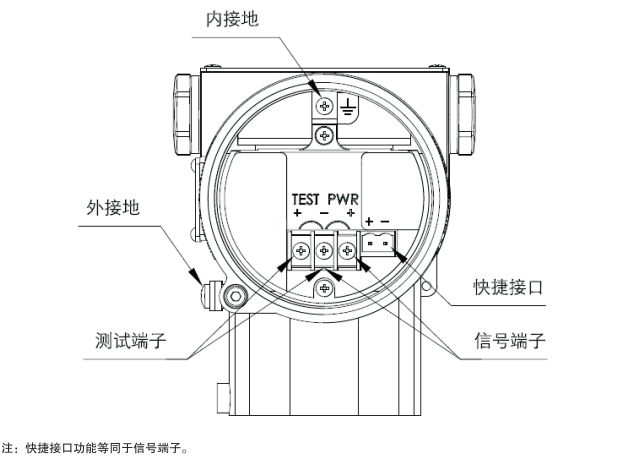

單晶硅絕壓變送器電氣接線圖
單晶硅絕壓變送器型號和規格代碼表
YR-ER103-①②③④⑤⑥⑦⑧⑨⑩/?
①精度
A ±0.05% 高精度單晶硅絕壓變送器
B ±0.75% 單晶硅絕壓變送器
C ±0.1% 單晶硅絕壓變送器
②單晶硅絕對壓力變送器量程
1L 0-2kPa～40kPa(0-200～4000mmH2O)/(0-20～400mbar) [注：精度代碼為A不能選擇此項]
1M 0-2.5kPa～250kPa(0-0.25～25mH2O)/(0-25～2500mbar)
1O 0-30kPa～3MPa(0-3～300mH2O)/(0-0.3～30bar)
③膜片材質 填充液
A 不銹鋼316L 硅油
B 不銹鋼316L 氟油
C 哈氏合金C 硅油
D 哈氏合金C 氟油
E 不銹鋼316L鍍金 硅油
F 不銹鋼316L鍍金 氟油
G 不銹鋼316L涂FEP 硅油
T 鉭 硅油
④單晶硅絕壓變送器過程連接
N 1/4英寸NPT及7/16英寸UNF螺紋孔 無泄放閥
B 1/4英寸NPT及7/16英寸UNF螺紋孔 泄放閥裝于法蘭后部端面
U 1/4英寸NPT及7/16英寸UNF螺紋孔 泄放閥裝于法蘭側面上部
D 1/4英寸NPT及7/16英寸UNF螺紋孔 泄放閥裝于法蘭側面下部
L 液位
R 遠傳
⑤特殊功能
N 無 (標準配置)
O 禁油處理(氧氣測量限氟油填充液，氟橡膠密封圈、＜6MPa、＜60℃)
P 防雷擊功能
⑥安裝支架
N 無
1 不銹鋼
2 鍍鋅碳鋼 (標準配置)
⑦液晶顯示
N YR-ER101-B/C無顯示表頭
1 YR-ER101-B/C帶液晶表頭
2 YR-ER101-B/C帶背光液晶表頭
⑧防爆選項
N 基本型
A 本安型單晶硅絕對壓力變送器
D 隔爆型單晶硅絕對壓力變送器
⑨絕對壓力變送器現場安裝位號標牌
N 無
1 位號位于銘牌內
2 懸掛式不銹鋼位號標牌
⑩單晶硅絕對壓力變送器說明書
C 單晶硅絕壓變送器YR-ER101-B/C配中文說明書
E 單晶硅絕壓變送器YR-ER101-B/C配英文說明書
?附件
N 無
1 1/2英寸NPT內螺紋不銹鋼橢圓形法蘭
2 M20×1.5外螺紋不銹鋼丁字形接頭
單晶硅絕壓變送器選型舉例
例：YR-ER103-B1LANP11N1CN
[YR-ER103]:單晶硅絕對壓力變送器
[B]：±0.075%精度單晶硅絕對壓力變送器
[1L]：差壓式安裝傳感器，量程為0-2kPa～40kPa(0-200～4000mmH2O)/(0-20～400mbar)
[A]：觸液部分膜片材質為不銹鋼316L，填充液為硅油
[N]：過程連接接口：1/4英寸NPT及7/16英寸UNF螺紋孔，無泄放閥
[P]：帶防雷擊功能
[1]：安裝支架為不銹鋼
[1]：帶液晶表頭
[N]：基本型(非防爆絕對壓力變送器)
[1]：絕對壓力變送器安置位置位號位號位于銘牌內
[C]：單晶硅絕壓變送器YR-ER103配中文說明書
[N]：無附件
YR-ER103真空/絕對壓力變送器可用于真空測量控制，其高精度、高穩定性和高可靠性完全解決了真空測量難的問題，已廣泛應用制藥、航空航天、醫療設備、科研、檢漏、自動化設備配套等領域。
◆
