高壓斷路器是電力系統的重要部件，昌暉儀表工程師通過對高壓斷路器不能合閘案例進行故障診斷分析，分享高壓斷路器不能合閘故障處理方法和經驗，對電氣從業者提升處理高壓斷路器故障技能大有幫助。
高壓斷路器不能合閘案例1
故障設備：某10kV高壓開關柜。
故障現象：這臺高壓柜用于控制一條10kV架空線路。對線路檢修完畢后，準備合閘送電。當微機發出合閘指令后，斷路器發生持續不斷的“合閘-跳閘”現象，致使送電時間延遲幾個小時，造成了用戶的經濟損失。
診斷分析：
①檢查直流操作電源，在完好狀態。
②檢查合閘接觸器、中間繼電器、連接導線、沒有發現異常情況。而且合閘接觸器已經動作。
③檢查斷路器的操動機構，發現托架與滾輪軸咬合吃度過小，導致合閘機構不能掛牢而脫落，合閘位置不能維持。
故障處理：調整合閘機構后，故障得以排除。
[昌暉儀表經驗總結]：如果斷路器在合閘時出現跳躍現象，常見原因是蓄電池電壓不足、硅整流元件損壞、斷路器的輔助常閉觸點過早斷開、繼電器觸點粘連、操動機構位置調整不正確等。
高壓斷路器不能合閘案例2
故障設備：某10kV高壓開關柜。
故障現象：在合閘操作過程中，出現不能電動合閘的故障現象。
診斷分析：
①進行手動操作，可以正常合閘，這說明機械傳動部件沒有問題。
②檢查合閘控制電路，繼電器、合閘線圈、輔助觸點、連接導線等，都在完好狀態。
③斷路器合閘失靈故障、除操作機構及電氣回路故障外，操作電源的問題也不容忽視。這臺斷路器的合閘電源是直流蓄電池組，已經運行了好幾年，幾個月之前已經發現有一只蓄電池電壓嚴重下降。
④測量合閘母線電壓，為215V，電壓似乎不低。但這是空載電壓，合閘時沖擊電流很大，達到100A以上，如果蓄電池組有故障，其電源內阻就會加大，導致端電壓大大下降。
⑤經實測，在合閘瞬間，蓄電池組的端電壓不足100V,此時合閘鐵芯雖然能動作，但因電磁力不夠，機構提升不到位，斷路器合不上閘。
故障處理：更換有故障的蓄電池。
[昌暉儀表經驗總結]：在使用直流操作電源的變電站中，應當使用免維護蓄電池組。還要對免維護蓄電池進行定期檢測，及時修理或更換不符合要求的蓄電池，以保證操作系統正常工作。
高壓斷路器不能合閘案例3
故障設備：某公司變電所中的5#高壓開關柜(10kV，用于控制1600kV.A電力變壓器)。
故障現象：值班電工按照調度員的命令，對5#高壓柜進行送電操作。在斷路器合閘過程中，聽到開關柜內發出“嘣”的巨大聲響，合閘操作失敗。
診斷分析：

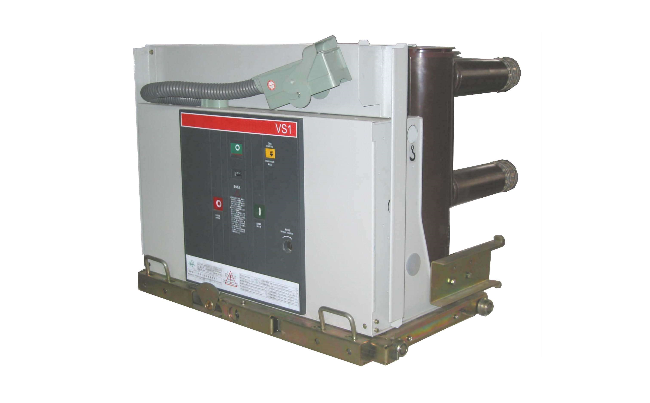

①5#高壓柜的電氣主回路見圖1，斷路器為ZN28-10型手車式真空斷路器。拉出手車進行檢查，此時斷路器實際機械位置顯示為分閘位置，但是在電氣間隔的顯示裝置中，卻顯示C相回路還在帶電狀態。
②檢查真空滅弧室的外觀。透過玻璃外殼，可以看到A相和B相真空滅弧室內部很正常，屏蔽罩等部件干凈明亮，而C相滅弧室內部的屏蔽罩表面發黑，還有明顯的燒灼痕跡，重下降。
③對斷路器的三相分別進行交流耐壓試驗，發現A相和B相都能達到規范要求(42kV/min)，而C相試驗電壓升至3kV時，真空滅弧室就被擊穿。
④電力行業標準中明確規定：真空斷路器在允許儲存期期末，真空滅弧室內部的氣體壓強不得大于6.6×102Pa；真空滅弧室隨同真空斷路器出廠時，真空滅弧室內部氣體壓強不得大于1.33×102Pa。采用真空度測試儀對斷路器的真空度進行檢測，A相為4×102Pa，B相3.4×102Pa，而C相為5×102Pa，這說明C相滅弧室的電力變壓器真空度已經基本失效。
故障處理：更換C相真空斷路器。
[昌暉儀表經驗總結]：真空斷路器是以真空作為介質和滅弧手段的斷路器，它是電力系統中重要的控制和保護電器。如果存在故障和缺陷，就起不到控制和保護作用，甚至引發電網故障和人身事故。所以要定期或不定期地觀察、檢測真空斷路器的真空度和絕緣性能，對達到使用壽命，或有異常現象的真空滅弧室，要及時地進行更換。
