雙極斷路器的相線端子和N線端子不能互換是因?yàn)镹極僅具有開合能力，沒有線路保護能力，如果配電網中未接漏電開關，則全系統徹底地失去了保護，必定會發生嚴重電氣火災事故。
我們知道，低壓雙極斷路器的N極，或者四極斷路器的N極，它的脫扣能力是按相線脫扣能力的百分位數來定義的。一般是25%、50%、75%和100%。

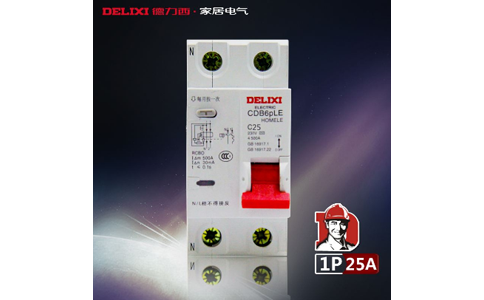

極這個名詞，英文叫做Pole，因此我們把1極的斷路器叫做1P，兩極的自然叫做2P，類似的還有3P和4P。對于1P到3P的斷路器，它內部的線路保護脫扣能力都是一致的。但如果是1P+N,或者3P+N,則情況就不一樣了。N極僅具有開合能力，其他什么線路保護能力都沒有。所以在實際使用和安裝微型斷路器MCB時，一定一定要把N極的保護脫扣功能搞清楚。
我們來看圖1，圖中的斷路器均為1P+N。從圖中我們看到左邊的QF,是正常的端口引入相線，而右邊的QF,卻從N線端口引入相線。

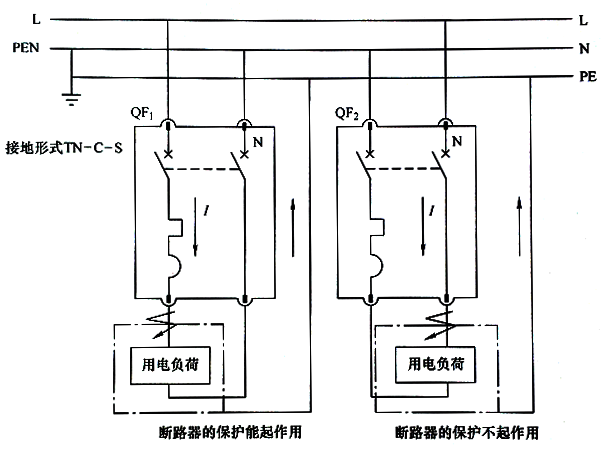

圖1 1P+N斷路器進線端口互換
先注意到幾點：
1、家裝配電網的接地系統是TN-C-S.也即由電源引來的PEN線在入戶前接地，然后分開為N線和PE線入戶。
2、用電負荷的外露導電部分(也即金屬外殼)必須接地，也即接到PE線上。
3)當發生單相接地故障時，由于TN-C-S屬于大電流接地系統，因此接地電流非常接近于相對N的短路電流，因此單相接地故障的保護裝置為斷路器。
4、家裝配電網的總?cè)肟谔幰部杉友b漏電保護器，用以提高人身安全防護能力。
先看圖1的左圖圖中接線方向是正確的，因此斷路器相線的脫扣器能起到線路保護作用。當用電負荷的外露導電部分發生單相接地故障時，由于它的外殼與PE相連，因此故障電流的路徑是：斷路器相線回路→用電負荷的外露導電部分→PE線，因此，斷路器必定會執行保護操作。
再看圖1的右圖圖中的接線方向是反的，也即從斷路器的N線端子引入相線。
1、我們看到，當電流離開用電負荷后，從斷路器的下樁頭進入斷路器，也即進線方向從下而上，違反了進線從上往下的規則。因此，斷路器必須降容使用。
2、當用電負荷的外露導電部分發生單相接地故障時，故障電流的方向是斷路器N線回路→用電負荷的外露導電部分→PE線，我們看到，這條路徑完全沒有線路保護能力。如果配電網中未接漏電開關，則全系統徹底地失去了保護，必定會發生嚴重電氣火災事故。
3、如果在斷路器的出線側發生相對N的短路事故，雖然看似斷路器能夠執行正常
的保護操作，但因?yàn)閿嗦菲餍枰等菔褂茫虼藬嗦菲鞯谋Ｗo(hù)可能會因?yàn)橛|頭電壽命降低的原因而失效。
結論是在任何情況下，絕對不要將1P+N的斷路器進線方向弄反！！！
