熱電偶與熱電阻均屬于溫度測量中的接觸式測溫，盡管其作用相同都是測量物體的溫度，但是他們的原理與特點卻不盡相同。熱電偶選型請參考http://www.xzycr.cn/product/list_79.html
熱電偶是溫度測量中應用最廣泛的溫度器件，他的主要特點就是測溫范圍寬，性能比較穩定，同時結構簡單，動態響應好，更能夠通過溫度變送器遠傳4-20mA電信號，便于自動控制和集中控制。熱電偶的測溫原理是基于熱電效應。將兩種不同的導體或半導體連接成閉合回路，當兩個接點處的溫度不同時，回路中將產生熱電勢，這種現象稱為熱電效應，又稱為塞貝克效應。閉合回路中產生的熱電勢有兩種電勢組成；溫差電勢和接觸電勢。溫差電勢是指同一導體的兩端因溫度不同而產生的電勢，不同的導體具有不同的電子密度，所以他們產生的電勢也不相同，而接觸電勢顧名思義就是指兩種不同的導體相接觸時，因為他們的電子密度不同所以產生一定的電子擴散，當他們達到一定的平衡后所形成的電勢，接觸電勢的大小取決于兩種不同導體的材料性質以及他們接觸點的溫度。目前國際上應用的熱電偶具有一個標準規范，國際上規定熱電偶分為八個不同的分度，分別為B，R，S，K，N，E，J和T，其測量溫度的最低可測零下270攝氏度，最高可達1800攝氏度，其中B，R，S屬于鉑系列的熱電偶，由于鉑屬于貴重金屬，所以他們又被稱為貴金屬熱電偶而剩下的幾個則稱為廉價金屬熱電偶。

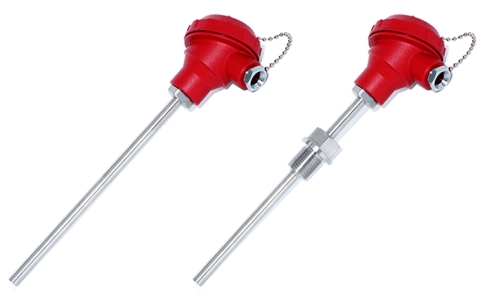

熱電偶結構
熱電偶結構有兩種，普通型和鎧裝型。普通型熱電偶一般由熱電極、絕緣管、保護套管和接線盒等部分組成，而鎧裝熱電偶則是將熱電偶絲，絕緣材料和金屬保護套管三者組合裝配后，經過拉伸加工而成的一種堅實的組合體。但是熱電偶的電信號卻需要一種特殊的導線來進行傳遞，這種導線我們稱為補償導線。不同的熱電偶需要不同的補償導線，其主要作用就是與熱電偶連接，使熱電偶的參比端遠離電源，從而使參比端溫度穩定。補償導線又分為補償型和延伸型兩種，延伸導線的化學成分與被補償?shù)臒犭娕枷嗤菍嶋H中，延伸型的導線也并不是用和熱電偶相同材質的金屬，一般采用和熱電偶具有相同電子密度的導線代替。補償導線的與熱電偶的連線一般都是很明了，熱電偶的正極連接補償導線的紅色線，而負極則連接剩下的顏色。一般的補償導線的材質大部分都采用銅鎳合金。
二等標準熱電偶
二等標準鉑銠10-鉑熱電偶(WRPB-2)是云南昌暉儀表制造有限公司生產的溫度計量標準器之一。二等標準熱電偶是熱電偶系列中準確度較高，物理、化學性良好，高溫下抗氧化性好，熱電動勢的穩定性和復現性均很好的熱電偶。二等標準熱電偶用于檢定用于檢定工業用熱電偶及300-1300℃范圍內的精密測量。
