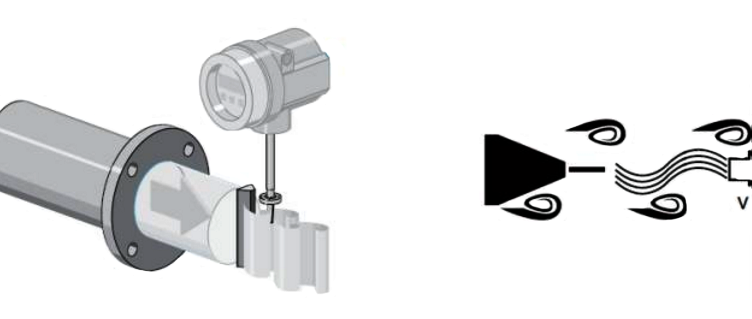

1、渦街流量計工作原理
管道內如果流體不流動將不會形成旋渦，一旦流體開始流動并達到一定的流速，將在擋體下游逐漸形成旋渦，這些旋渦在擋體兩側交替分開，并由流體帶走。在擋體的下游形成高壓和低壓區，從而出現了被稱為”卡門渦街”的現象。這些壓差與通過旋渦的頻率完全匹配，并由機械傳感器精確測量。兩個旋渦之間的距離與流體的特定體積相對應。因此，對通過的旋渦進行計數可計算總的流量，流速越高測得流體的頻率就越高。
2、渦街流量計的結構
每個渦街流量計都有一個擋體安裝在管道中央，該擋體是干擾流體的障礙物，擋體下游是一個用于記錄流動流體所產生最輕微壓差的機械傳感器。傳感器中增加溫度傳感器來增加功能，此類配置加上內置流量計算儀可計算隨溫度變化的質量流量和體積流量。
3、渦街流量計特點
①檢測傳感器不直接接觸被測介質，性能穩定，可靠性高，能夠長期運行；
②壓力損失較小，量程范圍大，精度高；
③智能渦街流量計一體化安裝、維護更方便，能現場顯示瞬時流量和累計流量及被測介質系數；
④微功耗雙電源設計，內部參數永久保存，更節能。
4、渦街流量計的應用
渦街流量計在煉化廠廣泛測量多種流體，可以用于含分散、均勻的微小氣泡的抽余油、拔頭油、汽油；可以用于互不溶解的苯、水兩組分流體。渦街流量計檢測元件靈敏度高，容易受到污物、有害物質、顆粒物的影響，這些介質還會對旋渦發生體產生磨損，所以被測介質應潔凈、無顆粒。
渦街流量計在煉化廠常減壓和重整裝置用的比較多，主要測量管線進出油量、氣量和水量。渦街流量計在具體使用時都需要設定內部參數，主要設置：①對應口徑的儀表系數。②介質的設定及補償方式的設定。③小信號的切除。④如果有電流輸出還需要設定最大電流所對應的流量值。
渦街流量計不需要伴熱保溫，不受流體重度、溫度、壓力、和黏度等影響，不易泄露，沒有流動死區、免維護。所以采用渦街流量計完全可以滿足計量工況要求，有較高精確度和穩定性。
5、渦街流量計安裝注意事項及維護
渦街流量計可以安裝在室內或室外，盡量避開振動源。在傳感器與轉換器之間采用屏蔽電纜或低噪聲電纜連接。如果安裝在地井，應選用涎水型傳感器，防止被水淹沒。渦街流量計可以水平、垂直或傾斜安裝在管道上，介質必須充滿管道。在一些應用中，速度太低以致無法形成可檢測的旋渦，然而可以通過縮徑的渦街流量計來增加速度，所以傳感器的上、下游應配置一定長度的直管段，該變動不會影響測量精度。但測量液體和氣體時，安裝在管線的高處，是為了防止產生氣泡和冷凝液。
渦街流量計日常維護方法：①投運前要先確定接線無誤、接地良好后方可送電，然后進行儀表系數的設定。②檢修期間對渦街流量計進行清洗、檢查和復校。③平時檢查儀表顯示狀況。④及時檢查過濾器暢通與否，否則，會嚴重降低流量。
渦街流量計相比于質量流量計、電磁流量計、容積式流量計等，安裝、運行、維護費更低，是一種既經濟又實用的流量計。插入式渦街流量計安裝維護更方便，在煉化廠被廣泛使用。
作者：韓進琴 歐陽龍
