多功能電力儀表特點及結構
①特點
多功能電力儀表作為一種先進的智能化、數字化的電網前端采集元件，該儀表可以應用于能源管理系統、配電自動化、智能建筑及智能開關柜中，能夠高精度測量三相電網系統中所有常用的電量參數：三相電壓、三相電流、有功功率、無功功率、功率因數、電網頻率、有功電能、無功電能，具有多種接線方式，并帶有通訊接口和電能脈沖輸出功能。實現LED現場顯示和遠程RS485數字通訊。具有安裝方便、接線簡單、維護便利、工程量小、現場可編程設置輸入?yún)?shù)等特點，可滿足現場各種要求。
②結構

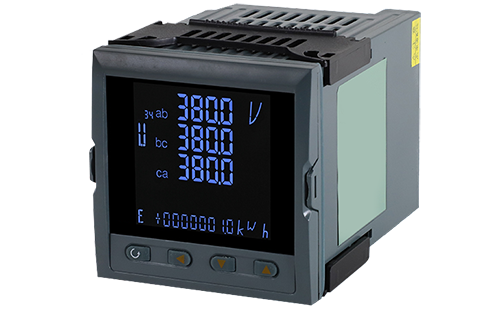

多功能電力儀表的外形、結構和功能大同小異，現以昌暉儀表的YR-GFE-9S4型多功能表為例，具體說明。YR-GFE-9S4型多功能表的面板(如圖1左圖)有三排LED顯示窗口，四個硅膠按鍵，多功能電力儀表參數設置是通過儀表面板上的按鍵完成。
過功能電力儀表校驗方法
多功能電力儀表的廣泛應用給儀表校驗工作帶來了新的挑戰。需要我們認真思索，不斷實踐，最終實現多功能電力儀表校驗。本次采用XBY-332A交直流電表校驗裝置，具體闡述多功能電力儀表校驗方法和具體步驟。
①多功能電力儀表電源
校驗儀表前首先查看該過功能電力儀表是否已接入AC220V儀表且正常顯示。有些正常運行的儀表，儀表電源已經接入，顯不正常，有些新表，沒有接入表電源或已經接入但沒有電源輸入時，這時需要另外接入表電源。對于新表、直接接入就行；對于已經有線接入但沒有電源輸入的表、我們必須將接入的線全部拆除，防止該表取的是AC220V交流電，有一端直接接地，我們接入的儀表電源火線直接接入儀表的接地端，造成電源對地短路事故。為了安全，一股會從有保護的插排上取電源，用按鈕控制電源開斷，這種方法接觸穩定。
②多功能電力儀表校驗步驟
進行多功能電力儀表校驗時需要將多功能表與外部線路斷開，即將儀表背面ABC三相的電流、電壓端子壓板下的導線全部拔出，防止試驗臺輸入的電壓電流經過外接導線進入其他電力系統造成事故。
多功能電力儀表接線方式為三相四線時，需要同時輸入三相電壓和三相電流，每組電流兩根試驗線，這時要同時準備10根試驗線一起接入過功能電力儀表相對應的端子。多功能表的端子排列很緊密，每個端了空間很狹小，經過反復實踐總結，我們采用試驗夾連接的方式接入端子比較快捷方便，試驗夾要采用帶絕緣的，防止輸入端短路。
校驗時根據多功能電力儀表的參數輸入相應的電流電壓參數，分別記錄儀表校驗臺的輸出值和多功能電力儀表相對應的參數值。最后根據校驗記錄與標準值比較，得出誤差值。
精度高、功能全、使用方便多功能電力儀表的廣泛應用，需要過功能電力儀表校驗技術和方法也要與時俱進。本文闡述里具體方法解決了這個問題，為系統的安全有效運行提供了條件。
作者：江蘇省灌溉總渠管理處 張艷
