通常設計單位都向用戶提供儀表回路圖，在儀表回路圖中、對所用的儀表、設備、元件都有很清楚的標示，如儀表設備的安裝地點，位號，型號，信號范圍，接線箱，接線端子，相互連接的電線，計算機的I/O連接，接地系統，電源，氣源，氣動管路、調節器正、反作用，調節閥正、反作用等都有很詳細的文字說明或標注。使用儀表回路圖來檢查儀表或控制系統的故障很方便。儀表回路圖的單線圖大多為儀表回路原理圖，雙線圖近似于儀表接線圖。
1、單線儀表回路圖
圖1 壓力檢測及報警系統
圖1是一個壓力檢測及報警系統，為方便檢查故障，將其畫為一個壓力檢測及報警回路原理圖，如圖2所示。這是一個単線圖，從圖中可以很直觀地看出該壓力檢測系統的組成、信號傳遞關系及走向。被測壓力通過壓力變送器PT108轉換為4-20mA的電流信號，經過安全柵送至DCS的輸入卡，在DCS顯示，當壓力低于規定值時，IL動作，報警信號經過DCS的輸出卡使外接繼電器K動作，使操作臺上的HD紅色信號燈發光進行報警。查找系統故障時，根據故障現象，對各相關的信號回路進行檢查或測量，就可以發現故障點。

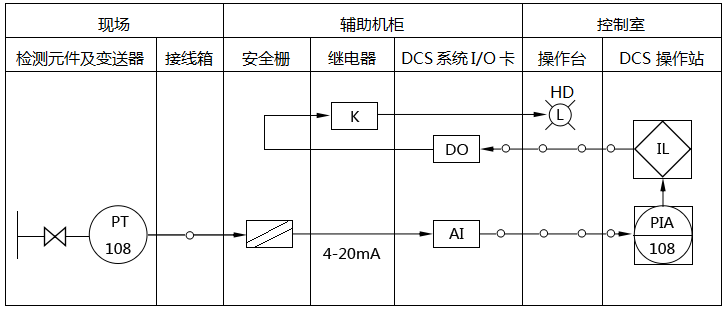

圖2 壓力檢測及報警回路原理圖
2、雙線儀表回路圖
圖3是個壓縮機防喘振控制系統圖。工作過程是：壓縮機入口氣體流從通過孔板檢測，經過FT差壓變送器把流量信號送至FYIC調節器，F(xiàn)YIC調節器對輸入信號進行一系列的運算后，運算結果與給定值進行比較，當大于給定值時系統正常；小于或等于給定值時，F(xiàn)YIC調節器使旁路調節閥FV打開，使一部分氣體返回壓縮機的入口，增大壓縮機的流量達到防喘振的目的。
圖3 壓縮機防喘振控制系統圖

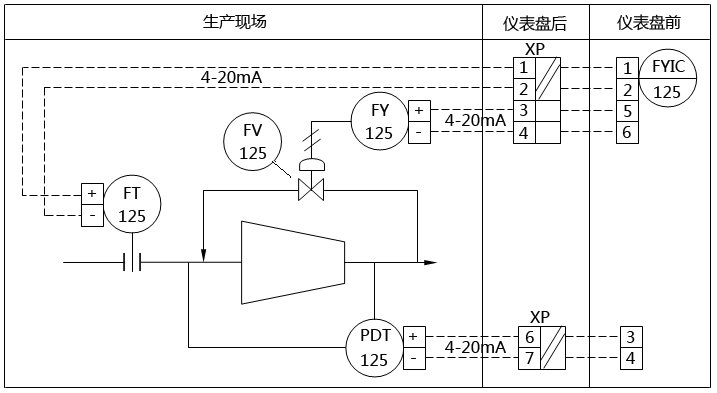

圖4 壓縮機防喘振控制系統雙線儀表回路圖
該控制系統的雙線儀表回路圖如圖4所示。圖中，現場的流量信號和壓差信號經過XP隔離端子，將4-20mA轉換為1-5V信號，分別送入FYIC調節器的1、2、3、4端子。FYIC調節器4-20mA輸出信號通過5、6端送至FY電氣轉換器。在判斷故障時，按照改圖可以很直觀地檢查各個回路的信號。可從儀表盤后的端子為分割點進行檢查，分別檢查現場來的信號及控制室儀表的輸出信號，測量各個信號回路的電流或電壓，來判斷其是否正常。該回路做了簡化，供電、接地回路沒有畫出，在分析、判斷故障時時需要考慮或檢查的。
