差壓式流量計顯示最小或無顯示這種故障比較常見，昌暉儀表在本文結合實例分享處理差壓式流量計顯示最小或無顯示故障的方法和故障判斷思路，大家需要認真學習和思考，結合實際操作，提高自己儀表維修技能。
差壓變送器與顯示儀表、流量積算儀、DCS卡件配合使用，信號回路如圖1和圖2所示。圖中2A為常規儀表回路，由電源箱或隔離柵供電，圖2B為DCS回路，由DCS卡件供電，兩種回路的故障現象及檢查方法一樣，結合圖1、圖2對故障檢查及處理做介紹。

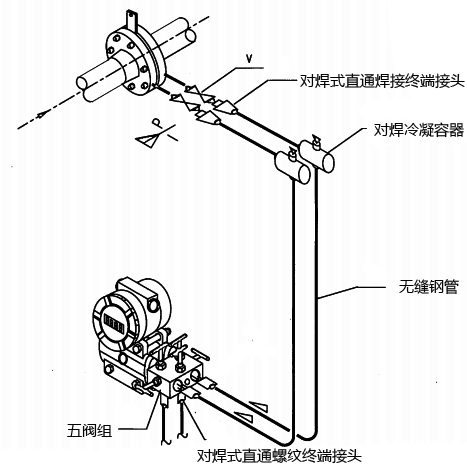

圖1 差壓式蒸汽流量計測量系統圖

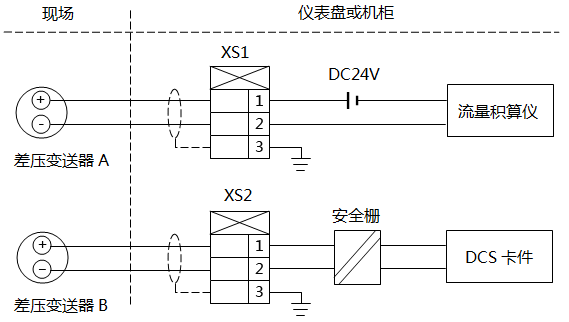

圖2 差壓式流量計測量回路圖
差壓式流量計流量顯示最小的原因
差壓式流量計流量顯示最小，實際上就是沒有流量顯示值，也就是差壓變送器沒有電流信號輸出。原因有取樣閥門沒有打開，導壓管堵塞，蒸汽流量的冷凝水未完全冷凝，排污閥門沒有關閉，差壓變送器供電、連接電纜有故障，差壓變送器的元器件損壞。工藝原因有：工藝管道內真的沒有流體流動。
差壓式流量計顯示最小或無顯示檢査和處理
①觀察顯示儀及差壓變送器表頭有無顯示值，表頭指示零下或LCD表頭沒有任何顯示，說明差壓變送器供電中斷，檢查供電開關是否合上，熔絲是否熔斷，連接電纜有無斷線。
②用萬用表測量24VDC供電箱的電壓，或DCS卡件的供電電壓，供電正常，再測量XS端子1、2間的電壓，或者差壓變送器接線端子間的電壓，該電壓在18-23V,說明線路與差壓變送器的連接基本正常。所測電壓為“0V”，可能是測量回路開路，回路中將沒有電流；或者是回路出現了短路，則回路中的電流將很大。可斷開任一根接線，串入萬用表測量電流判斷。
③沒有電流，應檢查信號接線是否松動或斷開，接線端子有無氧化、腐蝕現象，必要時緊固螺釘。檢查安全柵的輸入、輸出電流，可判斷故障在安全柵前還是后，都沒有電流，應該是差壓變送器有故障。
④新安裝或更換的變送器，應檢查量程是否正確，智能差壓變送器的參數是否設置正確。如果量程設定大了儀表的顯示可能會很小。
⑤工藝管道有流量，但差壓變送器僅有4mA左右的電流信號，流量輸出電流就是上不去，在顯示儀上就是沒有流量顯示，可按圖7-1對導壓管路進行檢查。取樣閥沒有打開，排污閥或平衡閥沒有關閉，平衡閥內漏或沒有關嚴，導壓管堵塞，差壓變送器的高壓室有泄漏，都會引發本故障。智能變送器可用手操器檢查，檢查變送器是否被設置為固定輸出4mA模式。
⑥現場的差壓變送器可以采取人為加大差壓的方法來檢查，快速地打開負壓管的排污閥、再快速地關閉它，用突然排污使負壓管的壓力下降，間接增大正、負導壓管的壓差進行以上操作，差壓變送器的表頭有增大變化，說明變送器可以工作。
[實例1]某蒸汽流量計開表無顯示。
[故障檢查]經檢查該故障系由于開表不當引發的。
[故障處理]待冷凝水充滿導壓管后，儀表顯示正常。
[維修小結]測量蒸汽的差壓變送器投運時，需要將正、負導壓管內的冷凝液充滿，或者等待一段時間后，正、負導壓管中形成了穩定的冷凝液，才能開表，差壓變送器才能準確的測出壓差。本例由于新來的儀表工直接開表造成兩側的液柱不平衡，致使儀表無顯示或顯示不正確。該類故障在現場偶有發生。因此，應嚴格按操作規程開、停表。
