圖1 壓力變送器測量回路圖

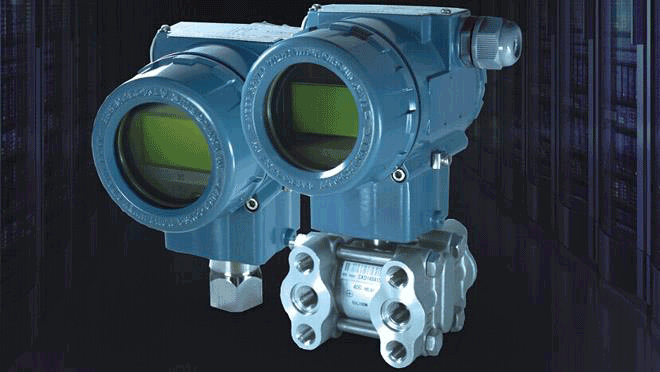

壓力變送器沒有壓力信號輸出
工藝設備已有壓力但壓力變送器沒有壓力信號輸出，原因有：取樣閥門沒有打開,導壓管堵塞，排污閥門沒有關閉；壓力變送器供電或連接電纜故障，壓力變送器的元器件損壞。按以下方法檢查和處理：
①觀察顯示儀表及壓力變送器表頭有無顯示值，指針式表頭指示零下，LCD表頭沒有任何顯示，說明壓力變送器的供電中斷，檢查供電開關是否合上，熔絲是否熔斷，連接電纜有無斷線。
②用萬用表先測量24VDC供電電壓，或DCS卡件的供電電壓，供電正常，再測量XS端子1、2間的電壓，或者變送器接線端子間的電壓，該電壓在24V左右，測量壓力變送器表頭端的電壓，在18V以上，說明線路與壓力變送器的連接基本正常。所測電壓為“0V”，有可能是測量回路開路，回路中將沒有電流；可斷開任一根接線，串入萬用表測量電流來判斷。
③沒有電流，檢查信號電纜的接線是否松動或斷開，接線端子有無氧化、腐蝕現象，必要時緊固螺釘。檢查安全柵的輸入、輸出電流，判斷故障在安全柵前還是后。仍無電流可能是壓力變送器有故障。
④新安裝或更換的壓力變送器，檢查壓力變送器的量程是否正確，智能變送器的參數設定是否正確。量程設定大了儀表的顯示可能會很小。
⑤工藝管道有壓力，但壓力變送器僅有4mA左右的電流信號，輸出電流上不去，在顯示儀表上就沒有壓力顯示。取樣閥沒有打開，排污閥沒有關閉，導壓管有堵塞，壓力變送器的正壓室有泄漏等，都會出現本故障。智能變送器可用手操器檢査，檢査是否設置固定輸出為4mA模式。
昌暉儀表整理了兩個壓力變送器沒有壓力信號輸出的故障處理實例供大家參考，希望儀表維修工能舉一反三。
[實例1]鍋爐爐膛負壓突然沒有壓力信號輸出。
[故障檢查]先將燃燒控制系統切換至手動操作。檢查發現爐膛負壓變送器的取樣膠管由于老化斷裂并脫落，導致爐膛負壓變送器正壓口與大氣相通。
[故障處理]更換取樣膠管，燃燒控制系統恢復正常。
[維修小結]本例微壓變送器的量程為-25~+25Pa，對應4-20mA。取樣膠管斷裂使?fàn)t膛負壓變送器正壓口與大氣相通，使微壓變送器的輸出電流為12mA，DCS的顯示為0Pa。如果沒有切換至手動操作，控制系統將按正壓來控制鼓、引風變頻器，使鼓風機的轉速下降，引風機的轉速上升，一旦燃燒控制系統失控將會影響生產。
[實例2]新更換的壓力變送器沒有壓力信號輸出。
[故障檢查]檢查發現沒有供電電壓，進一步檢查發現信號隔離器有故障。
[故障處理]更換信號隔離器。
[維修小結]本例是人為故障，在更換壓力變送器時儀表工沒有停電就拆線，拆下的線又沒有包膠布。當事人回憶，抽信號線時曾看到一下火花，當時也不在意，換好壓力變送器后居然沒有電了，本故障由于24V正極接地，造成了信號隔離器損壞。
本文分享的壓力變送器沒有壓力信號輸出故障處理方法對儀表維修工提高壓力變送器維護技能是有好處的，小編也希望大家在評論區分享您處理過壓力變送器沒有壓力信號輸出的實戰經驗，讓更多讀者受益。
