昌暉儀表結合浮球液位控制器工作原理及結構特點，總結了四種浮球液位控制器典型故障的故障檢查思路和故障方法分享給儀表維修工和使用者，對做好浮球液位控制器維護工作大有幫助。
1、浮球液位控制器工作原理及結構

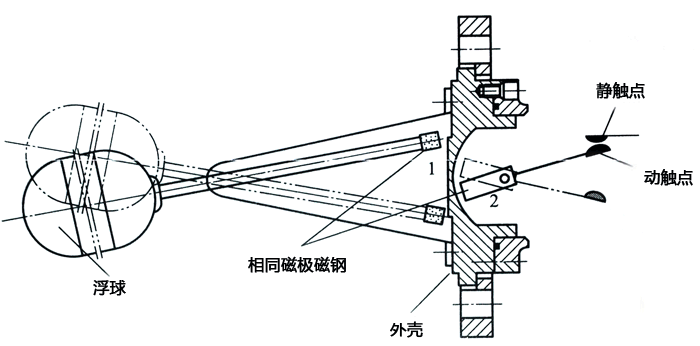

浮球控制器由浮球組件，微動開關組件及外殼組成，如圖1所示。相同磁極的磁鋼1和2分別安裝在浮球端部和微動開關組件上，當被測液位升高或下降時，浮球隨著液位變化而上升或下降時，其端部的磁鋼1隨著上下擺動，通過非導磁的外殼推動微動開關組件上的磁鋼2運動，從而使動、靜觸點斷開或接通。使外接的信號裝置發出聲，光信號，或驅動泵或閥門動作，而達到液位控制目的。浮球隨液位升降時，只有其處于動作界限上、下兩個極限位置時，輸出觸點才會接通或斷開，而在升降過程中沒有信號產生。
圖1 浮球液位控制器結構原理圖
2、浮球液位控制器故障檢查判斷及處理
浮球液位控制器就是一個隨著液位高、低變化的開關，出現故障就是失去了開關作用，昌暉儀表現結合圖1對常出現的故障及處理進行介紹。
①浮球被卡住
故障現象就是控制室的報警燈常亮，或液位已過高、過低其既不報警也沒有任何開關動作。浮球被卡住大多是被測液位表面的油污、雜質所致，常發生在冬季，液位下降時，上面的部分油污和雜質會堆積在浮球與杠桿連接處，造成浮球不能正常工作，這類故障常出現在檢測高液位的控制器。可與工藝聯系，把液位升高使其超過浮球，用容器內的液體溫度將油污雜質融化，浮球就可恢復工作。
而檢測低液位的控制器，大多是容器內的淤積物過多造成浮球被卡住的故障。這類故障只有在停用塔罐后，才能將容器內的淤積物清除掉。
②浮球脫落
使用年限較長的儀表，由于浮球連接處受到腐蝕，造成浮球脫落，只有塔、罐設備停產時才能處理。
③磁鋼退磁
長時間的使用，浮球端部磁鋼1的磁性會減弱，當浮球上、下浮動時，就沒有足夠的磁力來推斥相同磁極磁鋼2進行上下擺動，使微動開關的狀態無法切換，也就失去了開關作用，只能更換浮球液位控制器。
③開關誤報警，誤動作
有可能是微動開關由于氧化、腐蝕出現接觸不良，導線接觸不良，端子進水引發的故障，可斷電后用萬用表測量開關及導線間的電阻值，或導線對地的絕緣電阻進行判斷。
安裝位置不當，把液位控制器安裝在液體進、出口附近，受液體快速流動的影響，液位波動會很大，從而使浮球波動變大，導致開關動作頻繁而出現本故障，要徹底解決問題，只有重新選擇浮球液位控制器的安裝位置。
浮球液位控制器屬于結構簡單、可靠性稍顯不足的液位開關，大家可到http://www.xzycr.cn/product/了解這種產品的詳細技術參數及安裝使用須知。
