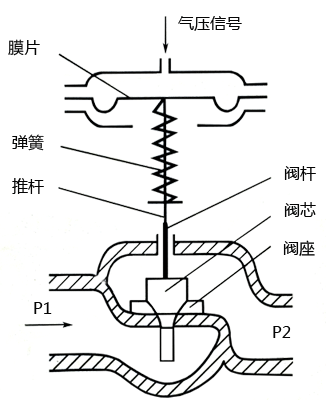

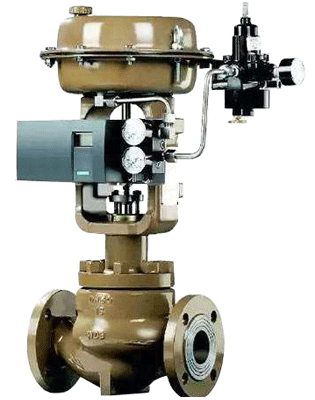

圖1 氣動調節閥結構示意圖
氣動薄膜執行機構有正、反作用兩種，其動作原理是相同的，當信號壓力增大時，執行機構的推桿向下動作的叫做正作用式執行機構，信號壓力是通入到波紋膜片的上方。當信號壓力增大時，執行機構的推桿向上動作的叫作反作用式執行機構，而信號壓力是通入到波紋膜片的下方。
調節閥有氣關，氣開兩種形式，由氣動執行機構的正、反作用和調節閥的正、反安裝來塊定。氣關式調節閥有信號壓力時閥關，無信號壓力時閥開；氣開式調節閥有信號壓力時閥開，無信號壓力時閥關。
調節閥的閥體都鑄有公稱壓力、口徑、介質流向等標志。若閥體上的字體是正的，閥芯和閥體屬于正裝，閥桿向下移時閥門關小.若閥體上的字體是倒的，閥芯和閥體屬于反裝，閥桿向下移時閥門打開。通過觀察閥體上字體的倒正，可判斷調節閥屬于正裝還是反裝。閥體正裝，閥上字體也是正的，且配用的執行機構是正作用式，調節閥是氣關式，閥上字體是倒的就是氣開式。小口徑或角形閥，配用正作用執行機構，調節閥為氣關式，配用反作用執行機構，調節閥為氣開式。
氣動調節閥安裝原則
①氣動調節閥應安裝在水平管道上，并上下與管道垂直，一般要在閥下加以支撐，保證穩固可靠。對于特殊場合下，需要調節閥水平安裝在豎直的管道上時，也應將調節閥進行支撐(小口徑調節閥除外)。安裝時，要避免給調節閥帶來附加應力。
②氣動調節閥安裝位置，距地面要求有一定的高度，閥的上下要留有一定空間，以便進行閥的拆裝和修理。對于裝有氣動閥門定位器和手輪的調節閥，必須保證操作、觀察和調整方便。
③氣動調節閥的工作環境溫度要在-30～+60℃、相對濕度不大于95%環境中。
④氣動調節閥的口徑與工藝管道不相同時，應采用異徑管連接。在小口徑調節閥安裝時，可用螺紋連接。閥體上流體方向箭頭應與流體方向一致。
⑤氣動調節閥前后位置直管段長度≥10倍的管道直徑(10D)，以避免閥的直管段太短而影響流量特性。
⑥安裝時氣動調節閥要設置旁通管道。目的是便于切換或手動操作，可在不停車情況下對氣動調節閥進行檢修。
⑦氣動調節閥在安裝前要徹底清除管道內的異物，如污垢、焊渣等。
