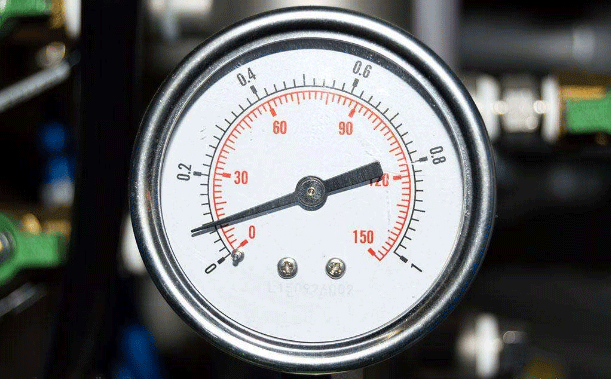

為了便于工作上的交流以及正確選用、使用、比較和計量檢定壓力表，需要對壓力表進行適當?shù)姆诸悾龝焹x表介紹十種壓力表分類方法(不是絕對的分類方法)。
1、壓力表按測量壓力的類別分類
①壓力表；
②真空表；
③壓力-真空表；
④差壓表；
⑤絕壓表。
2、壓力表按測量范圍大小分類
①-40000~40000Pa
②0~0.06MPa、0~0.1MPa、0~0.16MPa、0~0.25MPa、0~0.4MPa、0~0.6MPa、0~1MPa、0~1.6MPa、0~2.5MPa、0~4MPa、0~6MPa、0~10MPa、0~16MPa、0~25MPa、0~40MPa、0~60MPa、0~100MPa、0~160MPa、0~250MPa、0~400MPa、0~600MPa、0~1000MPa
③-0.1~0MPa
④-0.1~0.06MPa、-0.1~0.15MPa、-0.1~0.3MPa、-0.1~0.5MPa、-0.1~0.9MPa、-0.1~1.5MPa、-0.1~2.4MPa
上述1，2兩種壓力表分類方法的關系，見表1(一般壓力表)和表2(精密壓力表)。
表1 一般壓力表
注：壓力真空表的量程分別為：0.16，0.25，0.4，0.6，1.0，1.6，2.5(MPa)，與壓力表的測量上限一致，這樣，準確度等級和最大允許誤差才能相同。
表2 精密壓力表
3、按壓力表準確度等級高低分類
①精密壓力表的準確度等級分別為：0.1級、0.16級、0.25級、0.4級、0.6級共6級；
②一般壓力表的準確度等級分別為：1.0級、1.6級、2.5級、4.0級，共4級。
注:在JJG 49-2013《彈簧管式精密壓力表和真空表檢定規程》中0.6級為降級使用精密表。
4、按壓力表外殼公稱直徑大小分類
公稱直徑分別為Φ40mm、Φ50mm、Φ60mm、Φ100mm、Φ150mm、Φ200mm、Φ250mm、Φ300mm、Φ400mm。
①一般壓力表的外殼公稱直徑與準確度等級的關系，見表3
表3 一般壓力表的外殼公稱直徑與準確度等級的關系
②精密壓力表的外殼公稱直徑與準確度等級的關系，見表4
表4 精密壓力表的外殼公稱直徑與準確度等級的關系
5、壓力表按使用的彈性元件分類
①彈簧管式壓力表(C形管，螺旋管，盤簧管)；
②膜片壓力表；
③膜盒壓力表；
④波紋管壓力表。
6、壓力表按使用的工作介質分類
①使用油介質的壓力表；
②使用氣體介質的壓力表；
③使用灌充液的壓力表；
④使用耐腐蝕性，高粘性易結晶，易凝固介質的壓力表；
⑤使用耐酸性，堿性介質的壓力表。
7、壓力表按使用用途分類
①作標準器用的精密壓力表；
②作指示壓力用的一般壓力表；
③用于氧氣，氫氣，乙炔氣體的壓力表；
④用于振動和沖擊環境條件下的抗震壓力表；
⑤用于化工工程的不銹鋼壓力表；
⑥用于報警和位式控制的電接點壓力表；
⑦用于遠距離傳輸電信號的遠傳壓力表；
⑧用于船舶設備上的船用壓力表；
⑨用于化纖生產中高黏度，易結晶介質壓力的隔膜壓力表；
⑩用于測量汽車輪胎壓力的輪胎壓力表；
?用于自動記錄壓力的記錄式壓力表；
?用于測量大氣壓力和記錄大氣壓力的空盒氣壓表和空盒氣壓計；
?用于測量人體血壓的血壓表；
?其他用途壓力表。
8、壓力表按測量壓力高低分類(如圖1所示)
①真空表 測量上限為-0.1MPa；
②微壓表 測量上限為±40000Pa(0.04MPa)；
③低壓表 測量上限為6MPa；
④中壓表 測量上限為60MPa；
⑤高壓表 測量上限為250MPa；
⑥超高壓力表 測量上限為1000MPa。
9、壓力表按示值指示方式分類
①指針式壓力表；
②記錄式壓力表；
③數顯式壓力表。
10、壓力表按螺紋接頭和安裝方式分類
①一般壓力表:按螺紋接頭及安裝方式分為直接安裝壓力表，嵌裝(盤裝)壓力表，凸裝(墻裝)壓力表，見表5；
表5 壓力表螺紋接頭位置及安裝方式
②精密壓力表：安裝方式分為徑向直接安裝式和嵌裝式；
③外殼公稱直徑與螺紋接頭尺寸的關系，見表6和下圖

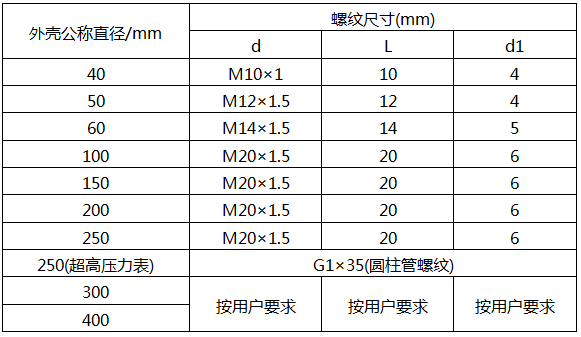

表6 壓力表外殼公稱直徑與螺紋接頭尺寸的關系
作者：戴孝華(上海市計量測試技術研究院)
