3095多變量變送器可同時測量計算流量所必須的差壓、靜壓以及過程溫度變量，昌暉儀表編寫了3095多變量變送器校準教程分享給大家，方便儀表工用好3095多變量變送器。
羅斯蒙特3095多變量變送器校準可通過3095 EA(工程助理)HART軟件實現，也可通過用HART手操器實現。昌暉儀表建議大家用HART475手操器實現3095多變量變送器的快速校準。昌暉儀表在本文介紹校準3095多變量變送器所需要設備，以及3095多變量變送器溫度部分、壓力部分和差壓部分校準的具體操作步驟。
1、3095多變量變送器校準用標準器
①精密電阻箱：精度0.01級
②數字壓力控制器：0-20kPa，精度0.01級
③數字壓力控制器 ：0-3500kPa，精度0.01級
④HART475手操器1臺
⑤24V的直流電源1臺
⑥數字壓力控制器與3095連接的附件
2、3095多變量變送器已知參數
不同型號的3095多變量變送器參數不同，本文舉例的3095多變量變送器參數如下：
◆溫度：-40℃～60℃
◆差壓：0-16kPa
◆絕壓：101.325-2101.325kPa
3、3095多變量變送器校準方法

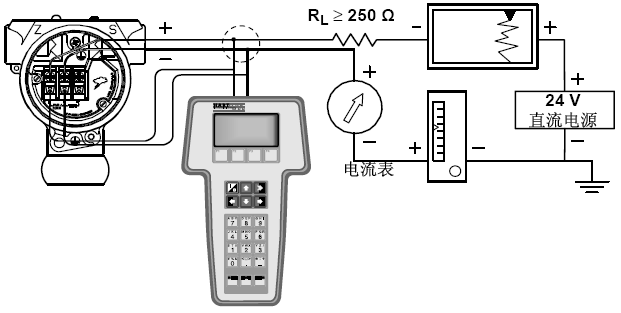

①按照下圖正確連接3095多變量變送器與HART475手操器，正確連接DC24V電源和3095多變量變送器
打開DC24V電源與HART475電源。點擊HART475手操器HART功能，顯示“online”鍵，則3095與HART475手操器正確連接。
②HART475手操器主要菜單的使用
進入HART475手操器菜單，傳感器的校準主要在"sensor trim"(傳感器校準)菜單中，請按如下步驟進行：
點擊"online"(在線)菜單，進入"device setup"(設備參數)菜單樹，選擇"Diag/service"(診斷服務)，"Diag/service"子菜單下有"calibration"(校準)選項，進入"calibration"，選擇"sensor trim"，在這個菜單里，就可以看到"DP sensor trim"(差壓傳感器校準)、"GP sensor trim"(表壓傳感器校準)、"Temp sensor trim"(溫度傳感器校準)。 這3個菜單下都有4個小菜單："Display X sensor"、"Trim X sensor"、"Factory X sensor"、"Zero X sensor"。這4個菜單可以查看溫度、差壓和壓力傳感器的量程，之后再用兩點法進行線性校準，實時查看參數。
③3095多變量變送器溫度部分校準
選擇"Display Temp sensor"，查看到此臺3095多變量變送器的溫度量程為-40℃～60℃。將3095的4根熱電阻連接線與精密電阻箱連接起 來。進入"Trim Temp sensor"。
選擇溫度單位"℃"，查熱電阻分度表進行線性校準，"offset"為零點校準，查分度表可知-40℃對應電阻值為84.27Ω，調整精密電阻箱，使其處在84.27Ω，然后在HART475手操器上點擊"Enter"確認零點。"slope"為滿度校準，查分度表可知60℃對應的電阻值為123.24Ω，調整精密電阻箱，使其處在123.24Ω，然后在HART475手操器上點擊"Enter"確認滿量程，則溫度傳感器實現了兩點校準。
④3095多變量變送器差壓部分校準
保持變送器水平放置，打開3095平衡閥，將數字壓力控制器的輸出端與3095多變量變送器的H端相連。選擇"Display DP sensor"， 查看到此臺3095多變量變送的差壓量程為0-16kPa。進入"Trim DP sensor"選擇差壓單位"kPa"，進行線性校，"offset"為零點校準，通大氣狀態下，3095默認為零點。在HART475手操器上點擊"Enter"確認零點。"slope"為滿度校準，在壓力控制器上設定標準壓力16kPa， 壓力穩定后，HART475手操器上"Enter"確認滿量程，則差壓傳感器傳感器實現了兩點校準。
⑤3095多變量變送器壓力部分校準
關閉3095平衡閥，用三通將數字壓力控制器的輸出端與3095多變量變送器的H端和L端同時連接。選擇"Display GP sensor"，查看到此臺多變量變送器的壓力量程為101.325-2101.325kPa。進入"Trim DP sensor"選擇差壓單位"kPa"，進行線性校準，通大氣狀態下，3095默認為大氣壓力。 “slope”為滿度校準，在壓力控制器上設定標準壓力2000kPa，壓力穩定后，在HART475手操器 上點擊"Enter"確認滿量程，則壓力傳感器實現了兩點校準。如果需要校準大氣壓，則通過"ATM press cnfg"來實現。
⑥3095多變量變送器瞬時流量計算校準
進入"device setup"菜單下的第一個子菜單"process varianles"下的4"view fid dev vais"即可以瀏覽瞬時參數
1:DP差壓、2:AP絕壓、3:TEMP溫度、4:GP表壓、5:Flow瞬時流量、6:Flow Total累計流量；此時用SY/T6143標準核
對流量計算是否準確，計算誤差公式如下：△=(Qm-Qs)/Qs×100%
以上公式中：△為3095多變量變送器瞬時流量的計算誤差；Qm為用SY/T6143標準計算的理論流量；Qs為3095多變量變送器顯示的實際流量。如果出現誤差則說明3095多變量變送器嵌入的計算程序可能存在漏洞或錯誤。
使用HART475手操器連接3095多變量變送器快捷、便攜，且在現場讀取參數、清零、小流量切除和組態快捷。采用標準孔板配3095多變量變送器組成差壓式流量計后，克服了標準孔板流量計量程比窄(3:1)的弊端，大大提高了計量的準確度。
