本文所涉及的儀表墊片規格均針對于過程連接為螺紋安裝的壓力表、壓力變送器、熱電偶、熱電偶和雙金屬溫度計，不包含過程連接為法蘭的儀表的墊片選用。
儀表墊片選用應注意問題
正確選用儀表墊片是保證設備無泄漏的關鍵。選擇儀表墊片必須滿足介質工況(介質的物理特性、壓力、溫度、操作條件、連續運轉周期長短等)且保證密封介質不滲漏和不被腐蝕，能長期經受溫度、壓力、腐蝕等因數的作用，儀表墊片在長期使用中受溫度和壓力的影響明顯：儀表墊片都有其最高使用溫度，溫度升高會使墊片材料軟化、蠕變、應力松弛現象，墊片機械強度和密封能力下降。反之亦然。儀表墊片材料都有極限使用溫度和壓力要求，儀表墊片在極限值條件下使用則無安全可言。
壓力表墊片規格及材質
①壓力表螺紋規格
◆按照GB/T 1226-2001《一般壓力表》規定：壓力表螺紋規格有60°細牙普通螺紋M10×1、M14×1.5和M20×1.5三種，安裝公制螺紋的壓力變送器需要壓力表墊片。

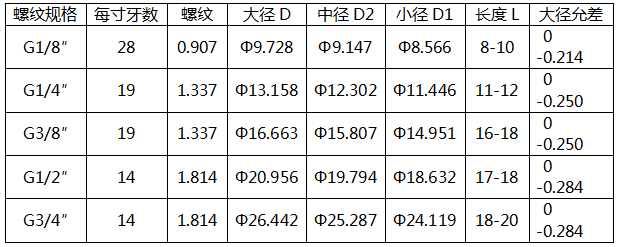

◆過程連接采用55°非自密封圓柱螺紋連接的壓力表，其壓力表螺紋規格有G1/8″、G1/4″、G3/8″、G1/2″和G3/4″幾種

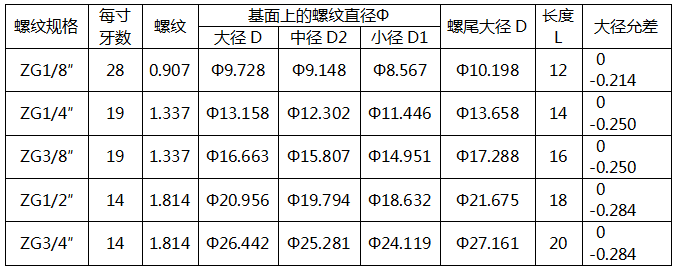

◆過程連接采用55°密封圓錐管螺紋連接的壓力表，其壓力表螺紋規格有ZG1/8″、ZG1/4″、ZG3/8″、ZG1/2″和ZG3/4″幾種

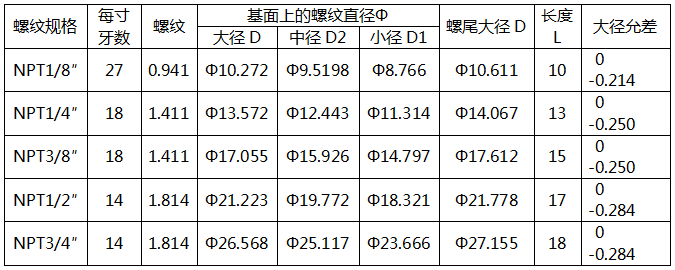

◆過程連接采用60°美制密封圓錐管螺紋連接的壓力表，其壓力表螺紋規格有NPT1/8、NPT1/4、NPT3/8、NPT1/2T和NPT3/4幾種
②壓力表墊片規格及材質
◆壓力表螺紋接口M20×1.5時，選用的壓力表墊片規格為φ18×8×3(外徑×內徑×厚度)。絕大多數工況均選用聚四氟乙烯壓力表墊片；加氫裝置壓力表墊片高壓部分全部選用鋁墊片(常見于SEI、LOPEC、誠達、天辰、上海一工院設計圖紙)；熱電廠用壓力表選用退火、規格為φ18×8×3(外徑×內徑×厚度)紫銅壓力表墊片。注意：紫銅墊不能作為瓦斯管道的墊片。
◆壓力表螺紋接口M14×1.5和M10×10時選配的壓力表墊片規格有待補充。
固定螺紋安裝熱電偶墊片規格及材質
過程連接為螺紋的熱電偶(熱電阻)，常見螺紋規格有為M27×2、M33×2、M16×1.5、M12×1.5、G1/2″、G3/4″和G1″外螺紋，對應的熱電偶墊片規格如下：
◆熱電偶為M27×2外螺紋時，選用的墊片規格為φ43×30×3(外徑×內徑×厚度)
◆熱電偶為M33×2外螺紋時，選用的墊片規格為φ50×34×2(外徑×內徑×厚度)
◆熱電偶為M16×1.5外螺紋時，選用的墊片規格為φ32×18×2(外徑×內徑×厚度)
◆熱電偶為M12×1.5外螺紋時，選用的墊片規格為φ28×14×2(外徑×內徑×厚度)
◆熱電偶為G1/2″外螺紋時，選用的墊片規格為φ35×22×2(外徑×內徑×厚度)
◆熱電偶為G3/4″外螺紋時，選用的墊片規格為φ43×30×2(外徑×內徑×厚度)
◆熱電偶為G1″外螺紋時，選用的墊片規格為φ51×38×2(外徑×內徑×厚度)
◆鎧裝熱電偶為卡套法蘭時，選用的墊片規格為φ25×10×2(外徑×內徑×厚度)
◆帶切斷閥的耐磨熱電偶法蘭安裝時，選用的墊片規格為φ102×49×3.2(外徑×內徑×厚度)
熱電偶墊片材質選用通常按此要求：當溫度＜350℃，壓力＜4.0MPa時熱電偶選用石棉橡膠墊片；當溫度＜600℃，壓力＜6.3MPa時熱電偶選用石墨復合墊片；熱電廠用熱電偶一般選用紫銅墊片(退火后使用)。
固定螺紋安裝熱電阻墊片規格及材質
過程連接為螺紋的熱電阻，常見螺紋規格有為M27×2、M33×2、M16×1.5、M12×1.5、G1/2″、G3/4″和G1″外螺紋，對應的熱電阻墊片規格如下：
◆熱電阻為M27×2外螺紋時，選用的墊片規格為φ43×30×2(外徑×內徑×厚度)
◆熱電阻為M33×2外螺紋時，選用的墊片規格為φ50×34×2(外徑×內徑×厚度)
◆熱電阻為M16×1.5外螺紋時，選用的墊片規格為φ32×18×2(外徑×內徑×厚度)
◆熱電阻為M12×1.5外螺紋時，選用的墊片規格為φ28×14×2(外徑×內徑×厚度)
◆熱電阻為G1/2″外螺紋時，選用的墊片規格為φ35×22×2(外徑×內徑×厚度)
◆熱電阻為G3/4″外螺紋時，選用的墊片規格為φ43×30×2(外徑×內徑×厚度)
◆熱電阻為G1″外螺紋時，選用的墊片規格為φ51×38×2(外徑×內徑×厚度)
◆鎧裝熱電阻為卡套法蘭時，選用的墊片規格為φ25×10×2(外徑×內徑×厚度)
熱電阻墊片材質選用通常按此要求：當溫度＜200℃，壓力＜4.0MPa，腐蝕介質時，熱電阻選用聚四氟乙烯墊片；當溫度＜350℃，壓力＜4.0MPa時，熱電阻選用石棉橡膠墊片；當溫度＜600℃，壓力＜6.3MPa時，熱電阻選用石墨復合墊片；熱電廠用熱電阻一般選用紫銅墊片(退火后使用)。
雙金屬溫度計墊片規格及材質
雙金屬溫度計即使和熱電偶(熱電阻)有相同的安裝螺紋，因雙金屬溫度計螺紋密封面位置與熱電偶(熱電阻)螺紋密封面位置不同，故雙金屬溫度計墊片/安裝凸臺和熱電偶(熱電阻)墊片/安裝凸臺不能通用，更不能混用，使用時必須嚴格區分。
◆雙金屬溫度為M27×2外螺紋時，選用的墊片規格為φ22×14×2(外徑×內徑×厚度)
◆雙金屬溫度為M27×2內螺紋時，選用的墊片規格為φ22×14×2(外徑×內徑×厚度)
◆雙金屬溫度為其他螺紋時，選用的墊片規格有待補充。
雙金屬溫度計墊片材質選用通常按此要求：當溫度＜200℃，壓力＜4.0MPa，腐蝕介質時，雙金屬溫度計選用聚四氟乙烯墊片；當溫度＜350℃，壓力＜4.0MPa時，雙金屬溫度計選用石棉橡膠墊片；當溫度＜600℃，壓力＜6.3MPa時，雙金屬溫度計選用石墨復合墊片；熱電廠用雙金屬溫度計一般選用紫銅墊片(退火后使用)。
直連式壓力變送器墊片規格及材質
直裝式壓力變送器常見安裝螺紋有M20×1.5外螺紋、NPT1/2螺紋等，NPT螺紋不用墊片，非自密封圓柱螺紋的直連式壓力變送器均需要使用墊片。
◆壓力變送器螺紋接口M20×1.5時，選用的壓力表墊片規格為φ18×8×3(外徑×內徑×厚度)聚四氟乙烯墊片。注意：紫銅墊不能作為瓦斯管道的墊片。
差壓變送器三閥組墊片規格與材質
差壓變送器配套三閥組腰型法蘭處墊片規格為φ24×17×3(外形×內徑×厚度)，聚四氟乙烯墊片。
儀表活接內部用墊片規格與材質
◆1/2″活接內部用墊片規格為φ26×18×3(外形×內徑×厚度)，聚四氟乙烯墊片。
◆3/4″活接內部用墊片規格為φ33×24×3(外形×內徑×厚度)，聚四氟乙烯墊片。
一些特定場合使用的儀表墊片材質選用需要大量實踐經驗支持，廣大網友如有這方面的經驗請不吝賜教，盡可能在留言區分享，讓本文內容更加豐富，讓大家共同受益。
