某冶煉廠熔鑄工序307班鋅錠碼垛作業線機械臂主操手A在自動碼錠機組未停機情況下，從未關閉的隔離欄安全門進入 自動碼錠機作業區域，在機械臂作業半徑內 進行場地衛生清掃，行走至碼錠機取錠位置與機械臂區間時，因頂錠裝置接收到水冷鏈條傳輸過來的鋅錠，信號傳輸至機械臂，機械臂自動旋轉取錠，瞬間將金某推倒在頂錠裝置上，鋅錠抓取夾具擠壓在金某左部胸腔。

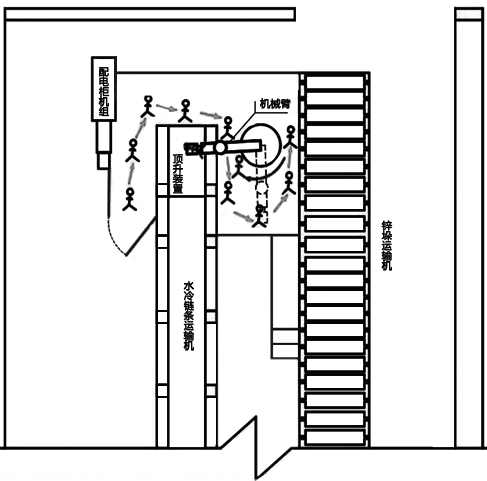

圖 傷者A行至機械臂作業半徑內
鋅錠打包工B立即啟動急停開關，并呼叫附近人員一起實施救援。熔鑄工序307班班長C趕到現場后，組織人員拆卸機械臂地腳螺栓，用電動單梁吊吊起機械臂，于事故發生19分鐘將傷者救出。120救護人員趕到現場實施搶救，后送往縣第二人民醫院經搶救無效死亡。
據相關報道，全世界三分之一的生產事故是機械安全事故。如若打開事故產生的潘多拉之盒，不難發現，機加工的安全事故原因，完全可以簡化為：人員暴露 和設備失效。
然而在本案中，企業雖有明文規定“嚴禁在機械臂作業時進入作業區域空間”，“機械臂斷電后，操作人員方可進入作業半徑內”，但這也使得機械風險防護所需遵循的原則之一-隔離停止原則，僅僅只能依靠行政措施進行控制，實際現場安全防護設施不完善，防護欄安全門與機械臂未有效連聯鎖，操作人員就這么被暴露在危險中……
于是，我們不禁假設：
假設1：在安全防護門上加裝安全門鎖開關
安全門開關由相互獨立的兩部分組成：開關本體和開關的操動件。當安全防護門打開時，開關操動件被從開關本體中拉出，此時開關內的常閉觸點會通過一個機械反彈裝置斷開。操動件一旦從本體中拉出，控制器立即切斷動力源以停止防護欄內部件的運動。
那在以上事故中，如果在防護欄安全門上安裝了安全門鎖開關，那么只要金某打開防護欄安全門，機械臂就會斷電停止動作。再輔以上鎖掛牌的程序，就能夠確保金某在進入防護欄后，機械臂始終處于斷電狀態，既符合了企業相關規定，也確保了自身的安全。
假設2：在機械臂作業半徑內鋪設安全地毯
安全地毯(墊)是一種壓敏式安全保護裝置，當一個設定的最小重量施加在安全地毯上時開關將會關閉，控制器隨即發送一個停止信號給受保護的機器以停止其運動。可靠保護操作者不受各種潛在危險的傷害。
那在以上事故中，如果在機械臂作業半徑范圍(需保留一定的安全距離)內鋪設安全地毯，那么一旦金某踏入危險區域，控制器便可使機械臂進入斷電狀態，保護人員安全。
生命沒有假設，安全生產不可輕視
伴隨著對長期重復性操作的熟悉、對潛在風險認知的不全面，工人們往往更容易放松警惕，由于疏忽或不規范的操作而造成的危險，其發生概率將會大大增加！
此時，加裝安全聯鎖的必要性，也就不言而喻了。如上文所述，門鎖、安全地毯(墊)或安全觸邊等檢測裝置，其信號經由安全繼電器，并與機器設備運行信號進行聯鎖，可以確保人員侵入時被及時檢測到，且機器設備不會啟動。其中，安全繼電器的作用就是保證檢測信號能夠確實地被傳送。

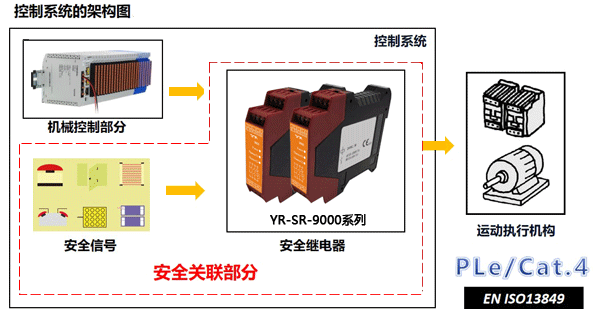

使用安全繼電器的機器設備控制系統架構圖
