西門子博圖V15.0就有這個功能。方法如下所示：
①打開博圖V15.0軟件，進入工程開發界面。
在“HMI_1[TP1500 Comfort]”處右擊，選擇“復制”，然后“粘貼”就會自動生成兩個HMI項目：HMI_1[TP1500 Comfort]和HMI_2[TP1500 Comfort]。
②把HMI設備更換成WINCC RT ADV

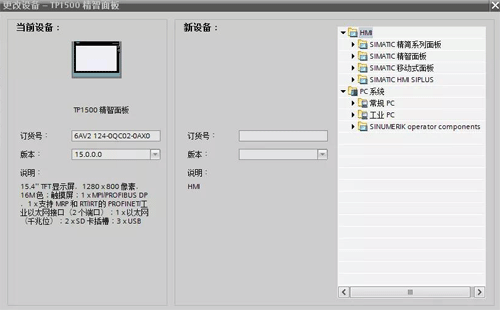

在“HMI_2[TP1500 Comfort]”處右擊選擇“更改設備/版本”，彈出以下對話框：
點擊“PC系統”-“常規PC”選擇“PC station”等待幾秒后，出現以下畫面再點擊“確定”。
③組態PC站通信模塊和IP
雙擊“HMI_2[TP1500 Comfort]”下的“設備組態”，彈出以下畫面：
![HMI_2[TP1500 Comfort]下的設備組態](/upload/201907/31/201907311452543392.png "HMI_2[TP1500 Comfort]下的設備組態")
點擊“硬件目錄”-“通訊模塊”-“PROFINET/Ethernet”,雙擊“常規IE”,添加成功如下圖所示：
在上圖“常規IE“處右擊“屬性”-“PROFINET接口【X1】”-“以太網地址”-“子網”下拉菜單中選中“PN/IE_1”，然后往下拉到“IP協議”處，把IP修改為和PLC IP同一網段的IP地址即可，子網掩碼也要和PLC的一樣。
④修改WINCC RT 運行參數

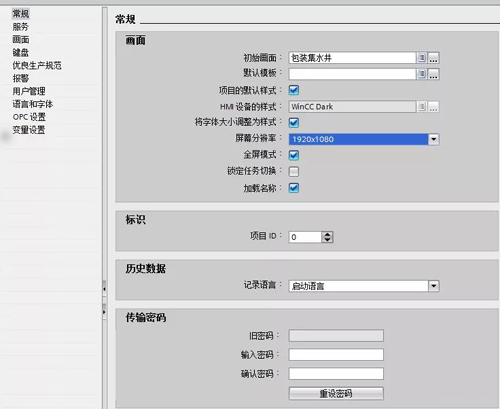

點擊“HMI_2[SIMATIC PC station]”-“HMI_RT_2[WINCC RT Advanced]”-雙擊“運行系統設置”-“常規”如下所示，把屏幕分辨率修改成和電腦一樣，全屏模式勾上。
“鍵盤”：“使用屏幕鍵盤”取消。
⑤刪除組態PLC和PC站連接

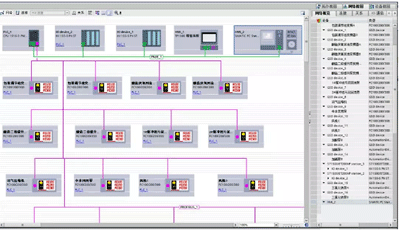

雙擊設備目錄下的“設備和網絡”，彈出以下畫面：
點擊導航中的“連接”，需要留意”HMI_連接_2”是否連接成功，如果連接失敗，需要重新建立。

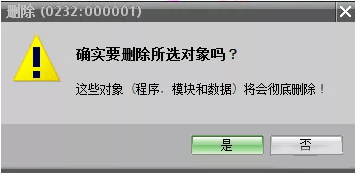

方法如下：首先選中“HMI_連接_2”右擊，選擇“刪除”彈出：
選擇“是”。
⑥在PLC中新建一個新的變量，連接到PC站畫面。如在PLC默認變量表中新建一個“指示燈”BOOL型變量。
點擊“HMI_2[SIMATIC PC station]”-“HMI_RT_2[WINCC RT Advanced]”- “畫面”打開任一畫面，“指示燈”連接到畫面中去。連接成功后，打開

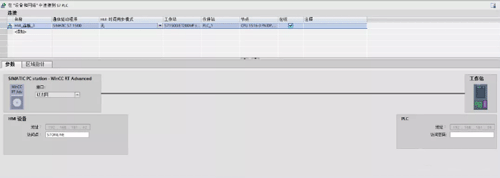

雙擊“HMI_2[SIMATIC PC station]”- “HMI_RT_2[WINCC RT Advanced]”連接，如下所示，表示連接成功。
![HMI_RT_2[WINCC RT Advanced]連接成功](/upload/201907/31/201907311340144722.png "HMI_RT_2[WINCC RT Advanced]連接成功")
⑦把PC站中所有變量修改為“HMI_連接_3”
打開PC站中的變量表，把原來“HMI_連接_2”修改為“HMI_連接_3”；點擊
中的
選擇“HMI_連接_3”然后確定；選中“HMI_連接_3”然后往下拖，把所有變量改成“HMI_連接_3”， 當鼠標松開時，彈出如下，選擇“覆蓋Tag個屬性”，然后“確定”。⑧PC站所有變量修改完成后，點擊“運行”圖標即可進入運行。
以上只是我的個人見解，如有不對的地方，望指正，謝謝！
作者：朱廬生，長期從事環保自動化電氣設計、PLC和HMI程序編寫和調試，熟練使用西門子Smart 200/S7-300/S7-1500 PLC/WINCC。
