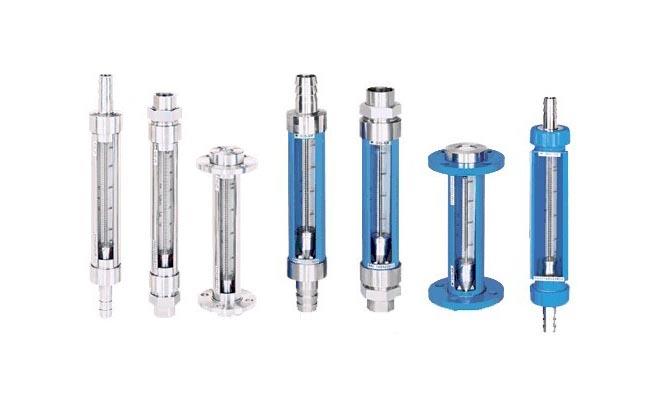

轉子流量計是變面積式流量計的一種 , 轉子流量計工作原理是在一根由下向上擴大的垂直錐管中 , 圓形橫截面的浮子的重力是由液體動力承受的 , 浮子可以在錐管內自由地上升和下降。在流速和浮力作用下上下運動，與浮子重量平衡后，通過磁耦合傳到與刻度盤指示流量。
轉子流量計由兩個部件組成：部件一是從下向上逐漸擴大的錐形管；部件二是置于錐形管中且可以沿管的中心線上下自由移動的轉子。
通常采用兩種方法使轉子在錐形管的中心線上下移動時不碰到管壁，：一種是在轉子中心裝有一根導向芯棒，以保持轉子在錐形管的中心線作上下運動；另一種是在轉子圓盤邊緣開有一道道斜槽，當流體自下而上流過轉子時，一面繞過轉子，同時又穿過斜槽產生一反推力，使轉子繞中心線不停地旋轉，就可保持轉子在工作時不致碰到管壁。
轉子流量計的轉子材料可用不銹鋼、鋁、青銅等制成。
轉子流量計的特點
轉子流量計是工業上和實驗室最常用的一種流量計。它具有結構簡單、直觀、壓力損失小、維修方便等特點。轉子流量計適用于測量通過管道直徑D<150mm的小流量，也可以測量腐蝕性介質的流量。
使用時流量計必須安裝在垂直走向的管段上，流體介質自下而上地通過轉子流量計。
