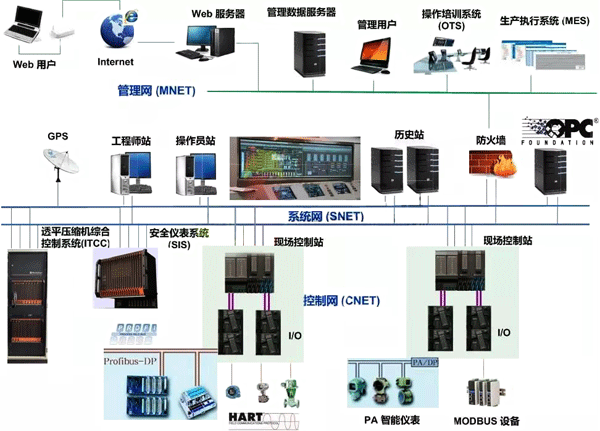

和利時MACS-K系列DCS系統網絡從上至下由管理網(MNET)、系統網(SNET)、控制網(CNET)三層構成。管理網(MNET)為可選則配置，主要用于和第三方系統通訊(MES、OTS等)、WEB發布，實現數據共享和管理。系統網(SNET)為DCS系統內部網絡，主要用于控制站、操作員站、工程師站、歷史站之間的數據通訊，同時還可與和利時SIS系統、和利時ITCC系統共同組建網絡，形成一體化控制系統?？刂凭W(CNET)為DCS系統控制器與I/O卡件、第三方DP設備之間的數據通訊，用于數據采集上報、控制指令下達，設備診斷等。
和利時MACS-K系列DCS硬件系統主要由操作員站、工程師站、歷史站、現場控制站、網絡交換機組成。
操作員站顧名思義主要用于操作人員對工藝過程進行監視和操作。具有過程數據實時顯示、系統報警、過程報警、操作指令下達、操作記錄、報表讀取與打印等。操作員站的數量可根據工藝裝置大小及操作崗位設置配置。
工程師站主要由儀表工程師使用，一般安裝在專門的儀表工程師室內。除具有操作員站功能外，還有具有工程組態、工程下裝、算法監視、變量強制等功能。
歷史站主要用于過程歷史數據、歷史報警信息、歷史操作記錄存儲；作為時鐘源向控制站進行時鐘同步。一般安裝在儀表工程師室內，若配置機架式服務器也可安裝在機柜中。MACS-K要求配置互為冗余的兩臺歷史站，對于小型項目也可有工程師站兼做一臺歷史站。
現場控制站主要用于進行現場數據采集及輸出、控制算法執行、I/O系統診斷及報警、過程數據報警等。現場控制站由電源設備、主控制器單元、I/O設備(模塊、底座、端子板)、通訊設備(I/O-BUS設備、網橋/網關設備)、預制電纜(供電電纜、電源監測電纜、控制網總線電纜、時鐘同步電纜、DB37信號電纜)。
網絡交換機主要為控制網上設備提供數據交換。MACS-K要求配置兩臺交換機，以構成冗余的系統網絡。網絡交換機的端口數量可根據網絡結點數量選擇。
