1、數據傳輸格式：1位起始位、8位數據位、1位停止位、無奇偶校驗位。
2、SWP-MD80多路巡檢儀數據格式：2字節寄存器值＝寄存器數高8位二進制數+寄存器低8位二進制數
3、SWP-MD80多路巡檢儀通訊幀格式：
①讀寄存器命令格式：
注1：寄存器的起始地址從40000開始
②應答：
DE：設備地址，(1-200)單字節
CRC：校驗字節，采用 CRC-16循環冗余錯誤校驗
注2：寄存器數據為雙字節，高位在前。
注3：組態軟件定點數計算方式不一致，有的用補碼，有的用反碼，故昌暉儀表制造有限公司在一級參數中增加“SWP”參數，用于補碼、反碼的切換。(0---補碼；1---反碼)
舉例說明：
MODBUS_RTU 通訊協議(十六進制格式)
發送：01,03,00,00,00,10,44,06
回收：1,3,20,00,01,08,00,F9,80,01,00,00,00,00,00,00,00,00,00,43,77,00,77,03,45,00,0E,8A,00,00,8A,0E,77,00,00,60,9C
以上舉例僅作參考，以實際通訊數據內容為準。

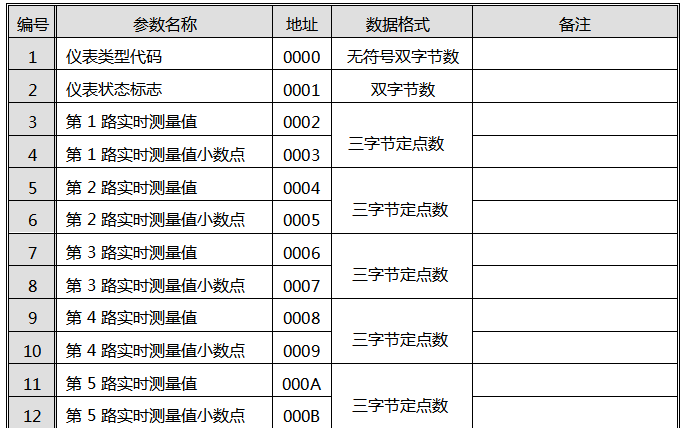

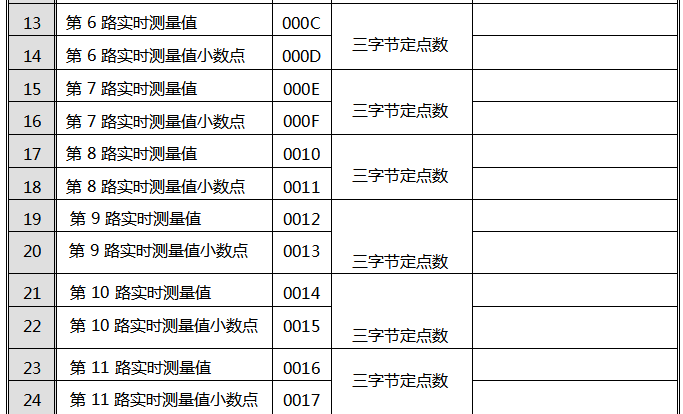

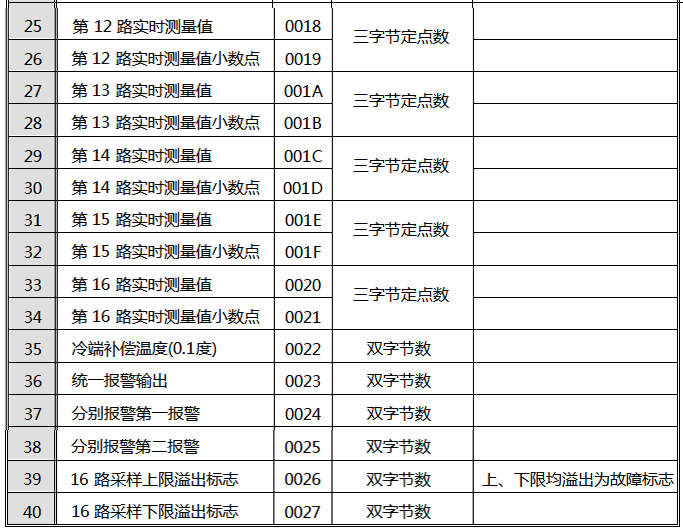

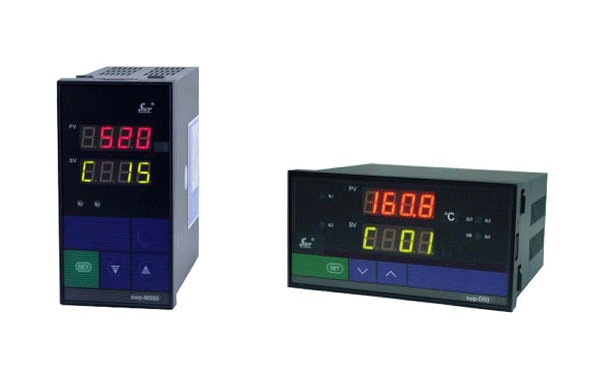

SWP-MD80多路巡檢儀動態數據格式(MODBUS_RTU協議)
◆分別報警方式用2字節BCD碼表示
第一字節表示第1路至第8路報警，用0、1表示報警狀態。格式如下：
第二字節表示第9至第16路報警狀態，用0、1表示報警狀態。格式如下：
報警格式為第二字節+第一字節。用雙字節二進制數表示為：X16 X15 X14 X13 X12 X11 X10 X9 X8 X7 X6 X5 X4 X3 X2 X1
例：儀表僅8通道報警，表示為0000000010000000，用十六進制表示為3080
SWP-MD80多路巡檢儀MODBUS通訊協議下載地址：http://www.xzycr.cn/download/1019.html
