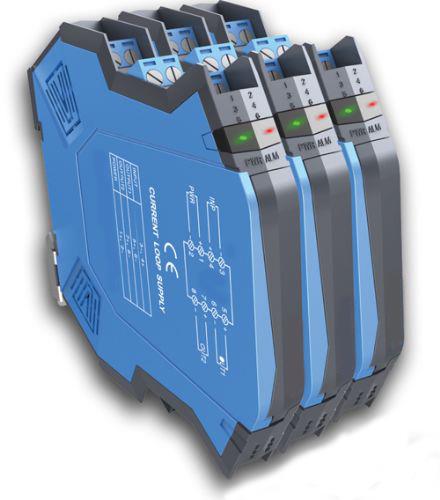

無源信號隔離器是利用輸入回路中的信號電流對該儀表進行供電(指在隔離器內部取了部分輸入信號的能量來驅動隔離器工作)，無需外接任何電源。
在控制系統內使用有源信號隔離器(如YR9034A)，需要在控制系統的控制柜內要安裝隔離器和支持隔離器工作的電源。若使用無源隔離器既起到了信號隔離的作用又不需要使用支持隔離器工作的電源，這樣就可以節省三分之一的布線工作量、電源電纜和電源本身的費用。
以下就無源信號隔離器與各種供電方式的傳感器和各種方式的控制系統輸入卡件(或儀器儀表輸入端)的接線做細分類別說明。
一、外接變送器電源的接線方法
1、無源隔離器在四線制變送器信號輸入中的接線圖：
2、無源隔離器在三線制變送器信號輸入中的接線圖：
3、無源隔離器在二線制變送器信號輸入中的接線圖：
4、無源隔離器在控制系統信號輸出中的接線圖：
二、對于控制系統輸入卡件(儀器儀表輸入端)帶配電功能的接線方法
1、輸入配電四線制變送器的接線圖：
2、輸入配電三線制變送器的接線圖：
3、輸入配電二線制變送器的接線圖：
特別說明：由于控制系統輸入卡件(或儀器儀表輸入端)的配電功能提供的配電電源與輸入端子間不隔離，導致使用這種變送器供電方式的輸出信號共電源地。
