短路是指相線之間、相線與中性線之間的直接觸碰，產生的電流就是短路故障電流。因為短路點的電阻很小，線路阻抗也很小，所以短路電流很大。
在IEC標準里，把帶電導體與地間的短路稱為“接地故障”。接地故障包括電氣裝置絕緣破損出現的故障現象，還包括電氣設備外露導電部分發生相線碰殼事故時出現的故障現象。電氣設備外露導電部分帶對地故障電壓時，人體接觸此故障電壓而遭受的電擊，被稱作間接接觸電擊。
我們來看圖1。

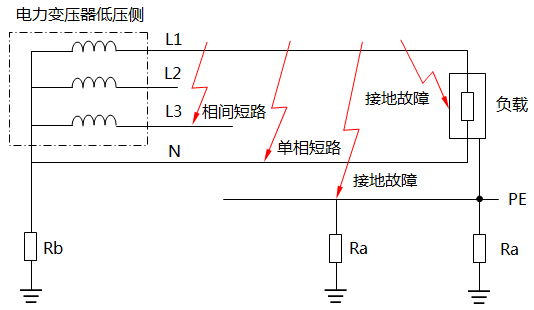

圖1 短路故障與接地故障的區別
從圖1中我們能看到短路與接地故障的區別。其中的“地”指的是電氣裝置的外露導電部分，或者建筑物內金屬結構、管道，也包括大地。接地故障引起的間接接觸電擊事故是最常見多發的電擊事故。
間接接觸電擊是由接地故障引起的，其防護措施就因接地系統類型的不同而不同。間接接觸電擊防護措施中的一部分系在電氣設備的產品設計和制造中予以配置，另一部分則是在電氣裝置的設計安裝中予以補充，即間接接觸電擊的防護措施系由電氣設備設計和電氣裝置設計相互組合來實現。
低壓系統接地故障不僅會危害低壓成套開關設備的安全，還會危害人身和環境安全，造成電擊傷害或引發電氣火災，因此接地故障的保護要從電擊防護和電氣火災防護的角度來考慮。
昌暉儀表對短路和接地故障做了解讀，今天的知識分享到此結束。歡迎大家繼續到電力儀表頻道了解常見儀表的選型及使用。
