大家都知道電纜的載流量與其運行的工作溫度有很大關系，其他條件相同的情況下，允許運行溫度70℃、90℃、105℃的電纜(或導線)載流量大約依次增加一個等級。
因此，有人問昌暉儀表電氣工程師：礦物絕緣電纜因其允許持續工作溫度高，載流量比YJV、YJY電纜載流量高，是不是可以選小一個等級？
當然，這是有條件的，前提是單獨敷設且無人觸及的場所，只有在保證人員及周圍環境安全的前提下才可選用較高工作溫度。但是在民用建筑電氣設計中，這種敷設條件往往很難滿足，此時不但不能選小一個等級，反而有可能需要選大一個等級。
這是為什么呢？不妨看看現行規范JGJ 232-2011《礦物絕緣電纜敷設技術規程》的3.1.2條：
3.1.2 當負荷下列條件之一時，電纜載流量應按工作溫度為70℃選擇：
1 沿墻、支架、頂板等明敷；
2 與其他種類共同敷設在同一橋架、豎井、電纜溝、電纜隧道內；
3 敷設在其他由于電纜護套溫度過高易引起人員傷害或設備損壞的場合。
3.1.3 單獨敷設于橋架、電纜溝、穿管等五人觸及的場所，電纜載流量宜按工作溫度105℃選擇。
大多數情況下，民用建筑中礦物絕緣電纜的敷設與其他種類電纜敷設在同一豎井、電纜溝內，按該規程，則只能按工作溫度70℃選擇電纜。下面列新圖集19DX101-1《建筑電氣常用數據》為例，在敷設方式(明敷設在空氣中)、環境溫度下(35℃)均相同的條件下，5×16銅芯YJV電纜(按工作溫度90℃)、BTTZ電纜(工作溫度105℃)、BTTVZ電纜(工作溫度70℃)的載流量分別如下：

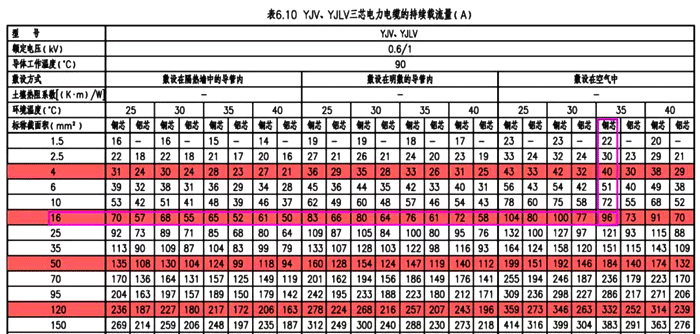

圖1 YJV電纜載流量表

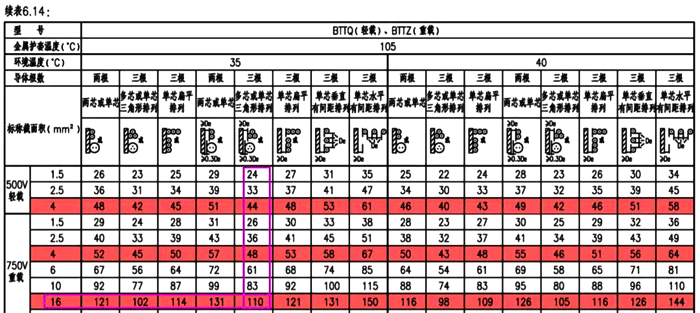

圖2 BTTZ電纜載流量表

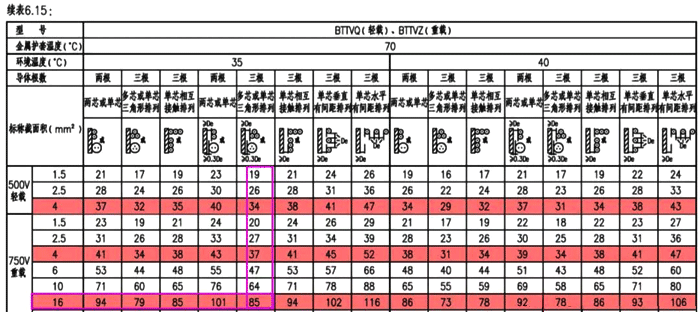

圖3 BTTVZ電纜載流量表
可見，同等截面不同類型的電纜，因其允許工作溫度的不同，載流量大致有BTTVZ＜YJV＜BTTZ；所以，按工作溫度70℃選擇礦物絕緣電纜，往往需要選大一個等級。
