西門子WinCC與S7-200 SMART以OPC通訊時如果PLC超過8個，需另購SOFTNET-IES7的授權。這時更經濟的辦法就是改用WinCC免費集成的Modbus TCP/IP驅動與S7-200 SMART通訊，為此昌暉儀表簡單介紹WinCC與S7-200 SMART的Modbus TCP/IP通訊實現方法。
WinCC與S7-200 SMART的Modbus TCP/IP通訊具體實現方法如下：
1、將S7-200 SMART設為Modbus TCP/IP服務器
①S7-200 SMART編程軟件STEP7-Micro/WIN SMART V2.5中直接集成了Modbus TCP庫指令，包括客戶端和服務器。
②在主程序塊中從庫中調用MBUS_SERVER指令塊，并填寫輸入輸出參數
③服務器參數的說明如下所示。
④選中程序塊文件夾，右鍵選擇庫存儲器。在庫存儲區分配對話框中手動輸入存儲區的起始地址，該實例為VB2000開始。確保庫存儲區未被其他程序使用。
⑤編譯下載后，在狀態表中定義Q區及V區幾種不同類型的數據，賦值并在線監控
2、在WinCC中組態Modbus TCP/IP客戶機
①在 “變量管理器”中，選擇“添加新的驅動程序”，添加“Modbus TCP/IP”驅動。

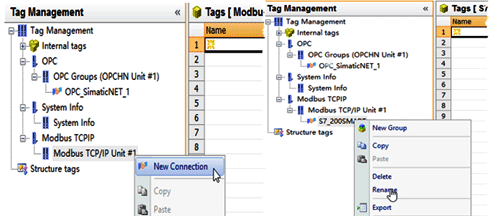

②右鍵“Modbus TCP/IP Unit #1” ，點擊 “新建連接”，命名為S7_200SMART。

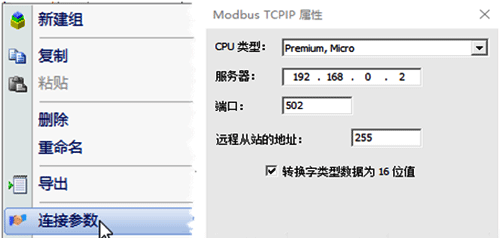

③右鍵“S7_200SMART” ，點擊 “連接參數”，設置連接參數如下所示：
-CPU類型: Premium, Micro (就選它)
-服務器: 192.168.0.2(S7-200 SMART的IP地址)
-端口: 502
-遠程從站的地址: 255或者0
-勾選“轉換字類型數據為16位值”

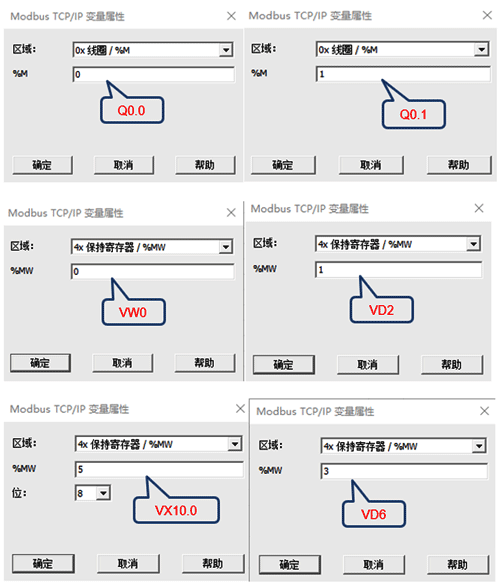

②建立連接后，添加變量。在地址欄選擇對應的變量，選擇地址參數的時，要注意不同地址類型的格式。
③變量添加完畢后

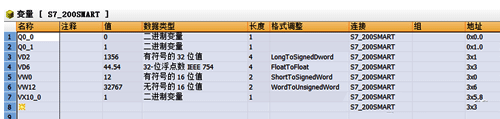

④激活WinCC，在WinCC的變量管理器查看變量值。
WinCC與S7-200 SMART的Modbus TCP/IP通訊實現方法到此就結束了，如果你想了解其他西門子產品的知識，可以在評論區留言，以便我們撰寫相關內容。
作者：張發達
